TUYAUTERIE ET CHARGE DE FLUIDE FRIGORIGENE
15
FRANÇAIS

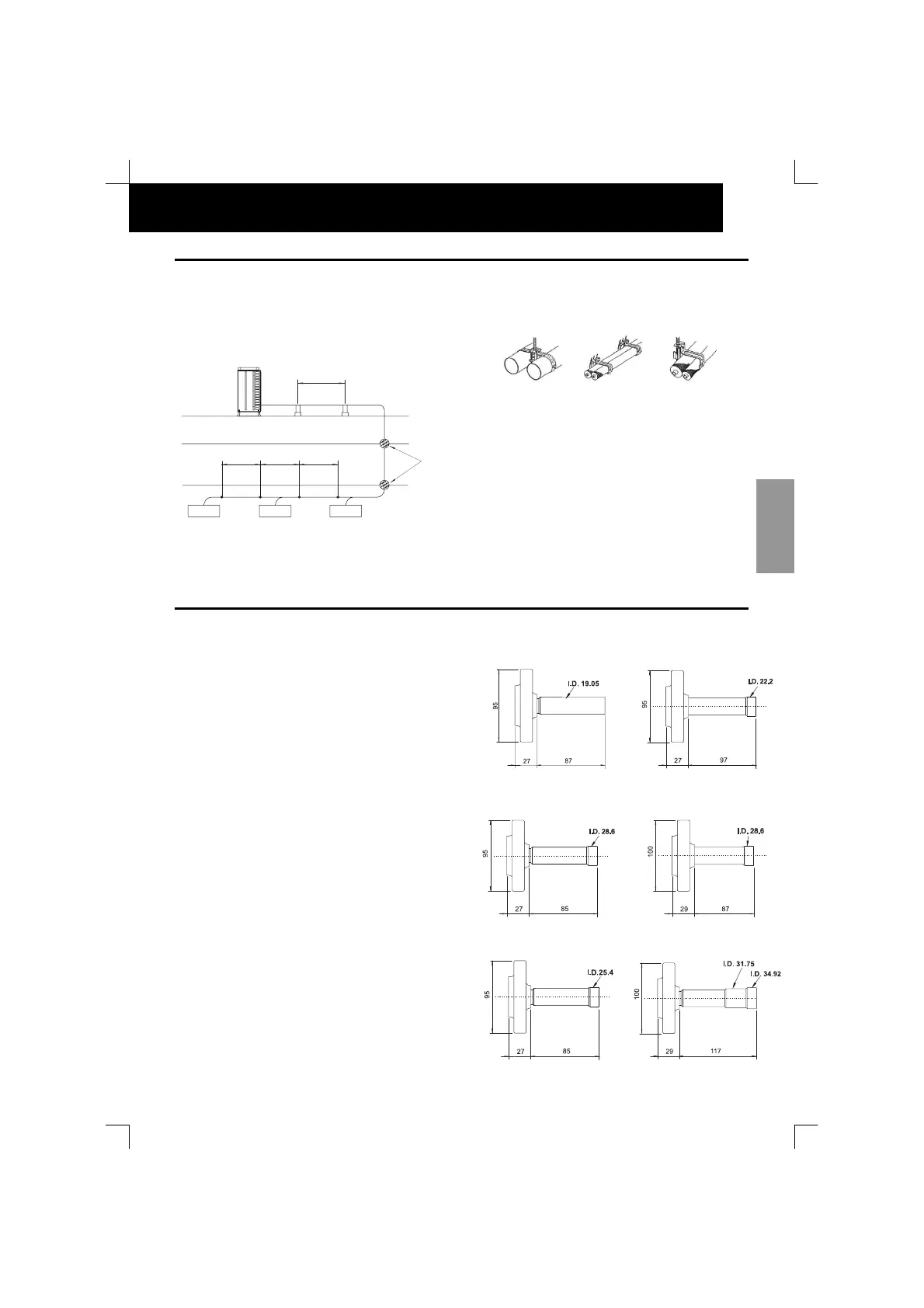

12.2. SUSPENSION DE LA TUYAUTERIE DE FLUIDE FRIGORIGENE
Suspendez la tuyauterie de fluide frigorigène en certains
points et évitez qu’elle ne touche la partie fragile du bâtiment,
telle que le mur, le plafond etc. (Le cas échéant, les vibrations
de la tuyauterie peuvent produire des sons anormaux. Soyez
particulièrement vigilant lorsque la tuyauterie est courte).
Ne fixez jamais la tuyauterie de fluide frigorigène
directement dans les raccords métalliques. (La tuyauterie
de fluide frigorigène risque de se dilater et de se
contracter). Quelques exemples de procédés de
suspension sont présentés ci-dessous.
Il existe deux types de traitement de surface ; le traitement
standard à la chromatine et le traitement par revêtement
céramique (*)
* Revêtement céramique Traitement par application d’une
triple couche d’enduit résistant sur la surface en acier. Ce
revêtement présente les propriétés suivantes.
1. Résistance à la corrosion : Meilleure adhérence et
résistance à la corrosion grâce au revêtement triple couche
2. Résistance aux intempéries et à la chaleur : Haute
résistance aux rayons ultra-violets et à la chaleur solaire
grâce au revêtement céramique
3. Dureté de surface : Meilleure résistance à l'excoriation
grâce à la haute dureté de surface
12.3. TRAVAUX DE TUYAUTERIES DE FLUIDE FRIGORIGENE POUR LE GROUPE EXTERIEUR
Õ
DANGER :
Utilisez le fluide frigorigène R410A (For RAS-
5~30FSN(E), RAS8~30FXN(E) dans le cycle frigorigène.
Ne chargez jamais d'oxygène, d'acétylène ou d'autres gaz
inflammables et toxiques dans le cycle frigorigène lorsque vous
procédez à des essais d'étanchéité. Ces types de gaz sont
extrêmement dangereux et peuvent provoquer une explosion.
Pour ces types de tests, il est conseillé d’utiliser exclusivement
de l’air comprimé, de l’azote ou du fluide frigorigène.
Matériaux de la tuyauterie
1. Préparez les tuyaux en cuivre fournis sur site.
2. Sélectionnez les dimensions de la tuyauterie dans le
tableau de la page 16.
3. Sélectionnez des tuyaux en cuivre propres. Assurez-vous qu'il n'y
a ni poussière ni humidité à l'intérieur. Avant le raccordement des
tuyaux, soufflez de l’azote ou de l’air sec à l'intérieur des tuyaux
pour éliminer toute poussière ou matière étrangère.
REMARQUES :
- Pour raccorder un tuyau de Ø19,05 à l'unité RAS-
8FXN(E), utilisez la bride (fournie)
- Pour raccorder un tuyau de Ø22,2 à l'unité RAS-
10FSN/FXN(E), utilisez la bride (fournie)
- Pour raccorder un tuyau de Ø25,4 à l'unité RAS-
24FXN, utilisez la bride (fournie)
- Pour raccorder un tuyau de Ø28,6 à l'unité RAS-
16FSN/FXN, utilisez la bride (fournie)
- Pour raccorder un tuyau de Ø28,6 à l'unité RAS-20-
24FSN/RAS-20~30FXN, utilisez la bride (fournie)
- Pour raccorder un tuyau de Ø31,75 à l'unité RAS-
30FSN/FXN, utilisez la bride (fournie)
RAS-8FXN(E)
RAS-10FSNE/10FXN(E)
RAS-16FXN/20FXN
RAS-16FSN
RAS-30FXN
RAS-20/24FSN
RAS-16/20/24FXN
RAS-24FXN RAS-30FSN/FXN
1~1,5m
1m
1m
1m
Unité intérieure
Traitement
section
ignifuge
Pour la suspension de
tuyaux lourds
Pour une tuyauterie
le long d'un mur
Pour une installation
instantanée
