16

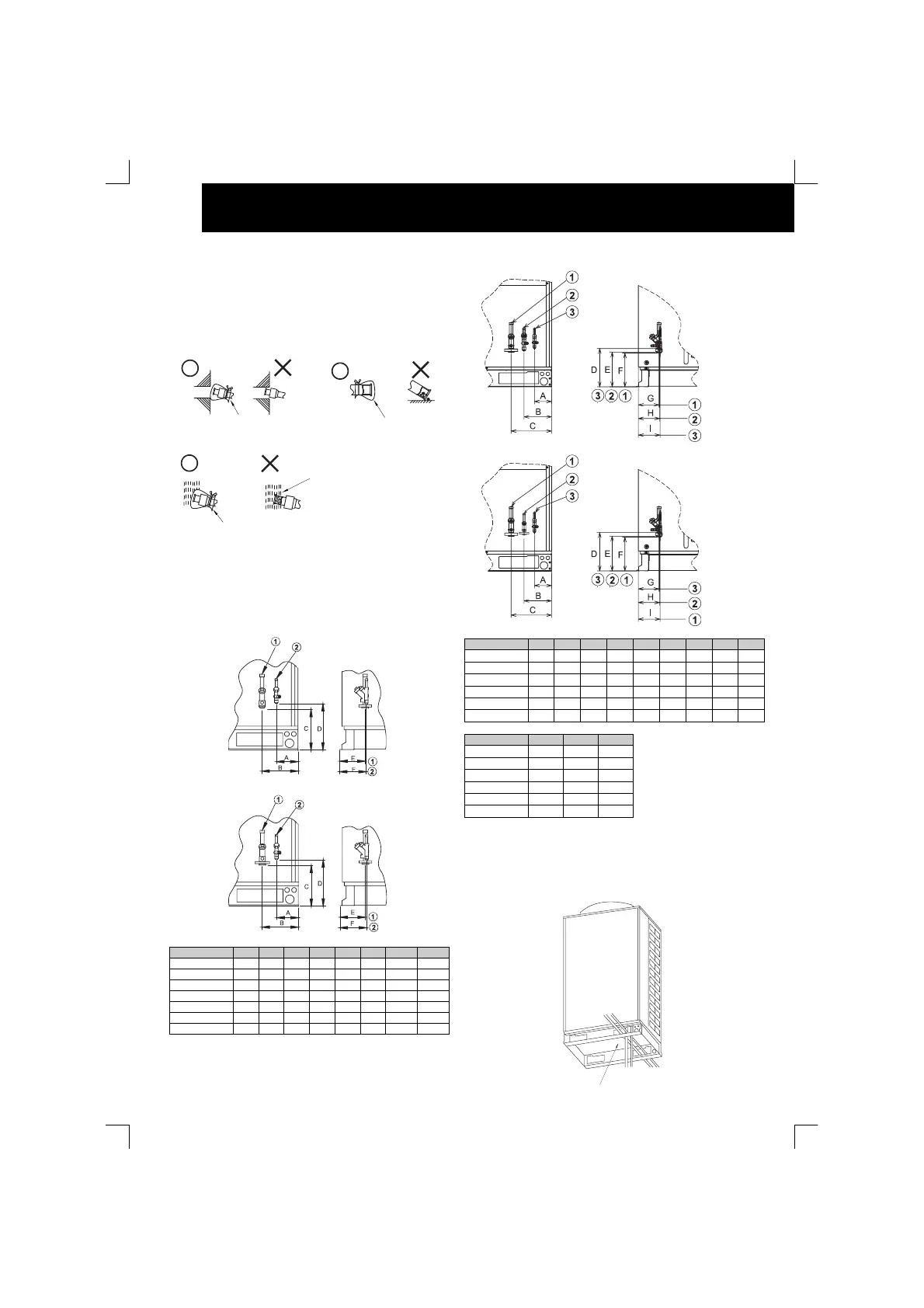

TUYAUTERIE DU FLUIDE FRIGORIGÈNE
Ó ATTENTION :
Précautions à prendre avec les extrémités des tuyaux
de fluide frigorigène
Lors de l’installation du tuyau à travers le mur, fixez
un bouchon à l’extrémité du tuyau.
Ne posez pas les tuyaux directement sur le sol.
 Position de raccordement des tuyauteries pour
le groupe extérieur
- Raccordez les tuyaux à la soupape d’arrêt de la conduite
de liquide et celle de la conduite au groupe extérieur
comme indiqué.
RAS-5-8FSN
RAS-10-30FSN
MODÈLE A B C D E F 1 2
RAS-5FSN 138 242 232 306 155 155 15.88 9.53
RAS-8FSN(E)
137 241 238 306 155 156 19.05 9.53
RAS-10FSN(E)
137 227 247 306 151 156 22.2 9.53
RAS-16FSN 137 227 254 295 171 173 28.6 12.7
RAS-20FSN 137 233 247 287 141 150 28.6 15.88
RAS-24FSN 138 234 247 274 159 171 28.6 15.88
RAS-30FSN 138 234 247 274 159 171 31.75 19.05
REMARQUE :
1 : Ø de connexion de la conduite de gaz frigorigène.
2 : Ø de connexion de la conduite de fluide frigorigène.
RAS 8/10FXN(E)
RAS 16~30FXN
MODÈLE A B C D E F G H I
RAS-8FXN(E)
119 195 284 305 253 247 151 156 156
RAS-10FXN(E)
119 195 284 305 253 247 151 156 156
RAS-16FXN
115 183 292 385 253 246 139 146 150
RAS-20FXN 118 186 295 381 253 246 139 146 146
RAS-24FXN
110 172 281 379 253 247 159 171 178
RAS-30FXN
110 172 281 379 253 247 159 171 178
MODÈLE 1 2 3
RAS-8FXN(E)
19.05 15.88 9.53
RAS-10FXN(E)
22.2 19.05 9.53
RAS-16FXN
28.6 22.2 12.70
RAS-20FXN
28.6 22.2 15.88
RAS-24FXN 28.6 25.4 15.88
RAS-30FXN
31.75 28.6 19.05
NOTE:
1: Ø Raccord de la tuyauterie de gaz réfrigérant.
2: Ø Raccord de la tuyauterie de gaz (haute)
3: Ø Raccord de la tuyauterie de refrigerant liquide
- Les tuyaux peuvent être raccordés dans 3 directions.
Bien
Mal Bien
Mal
Bien
Mal
Infiltration d'eau de
pluie
Fixer un bouchon ou
du ruban plastique
Fixer un bouchon ou du ruban
plastique
Socle de base
Par l’avant
Par le bas
Face arrière
