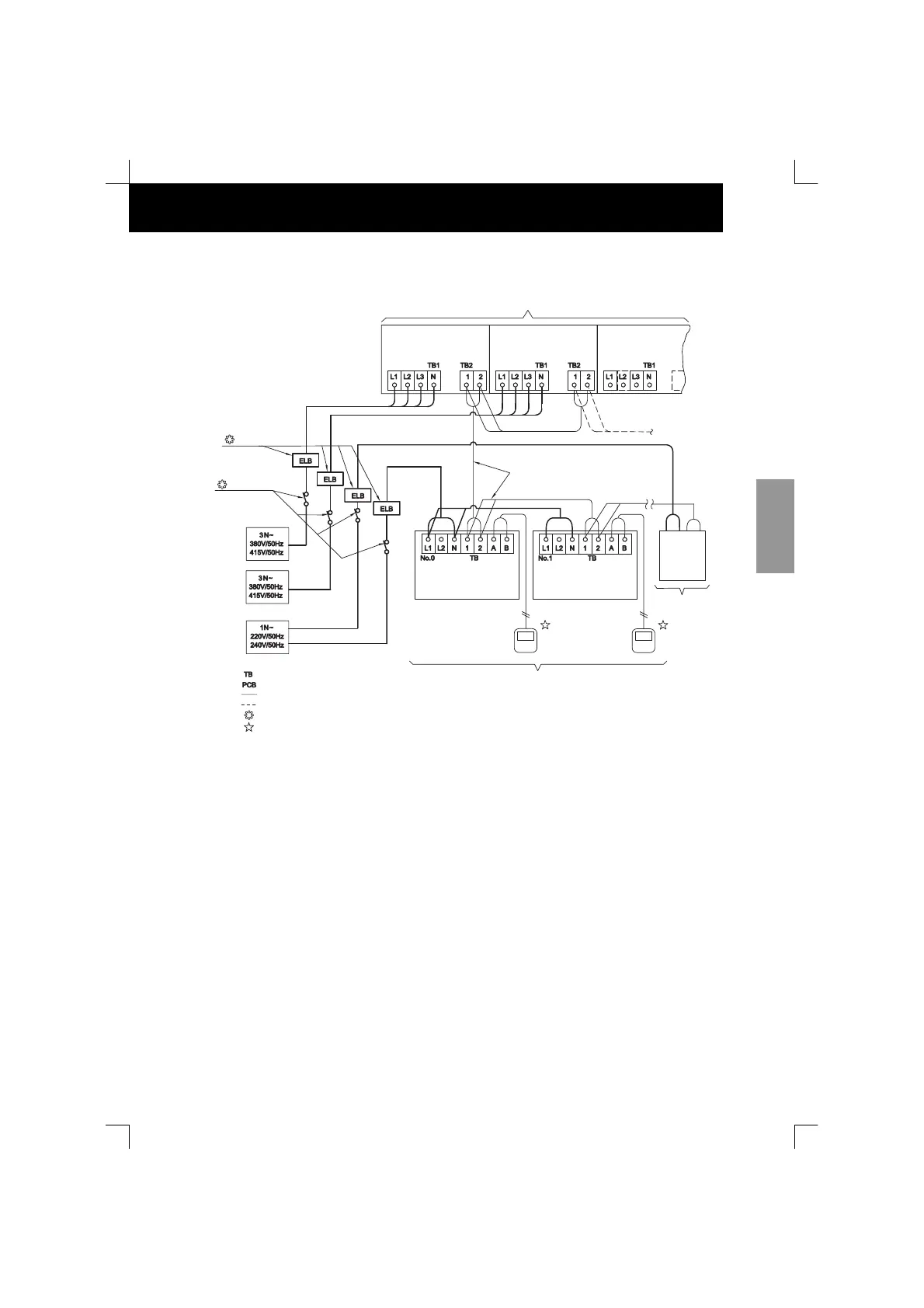

CÂBLAGE ÉLECTRIQUE
25
FRANÇAIS
Système n° 0 de combinaison intérieure FSN
 FSN(E)
Modèles:
RAS-5FSN
RAS-8FSN(E)
RAS-10FSN(E)
RAS-16FSN
RAS-20FSN
RAS-24FSN
RAS-30FSN
Système nº 0
Groupe extérieur
Système nº 1
Groupe extérieur
Système nº 2
Groupe extérieur
Ligne de service
(câble blindé à paire torsadée
ou câble torsadé)
5VCC (transmission non-polaire,
système H-LINK)
Unité intérieure
Unité intérieure
Télécommande
Commutateur
: Bornier
: Carte à circuits imprimés
: Câblage sur site
: Câblage sur site
: Fourni sur site
: Accessoire en option
Interrupteur
principal
Disjoncteur pour
perte à la terre
Unités intérieures du système n°0
Maximum 20 unités par cycle frigorifique 16~20HP
Maximum 27 unités par cycle frigorifique 24HP
Maximum 32 unités par cycle frigorifique 30HP
Unités intérieures
du système n°1
Télécommande
Commutateur
