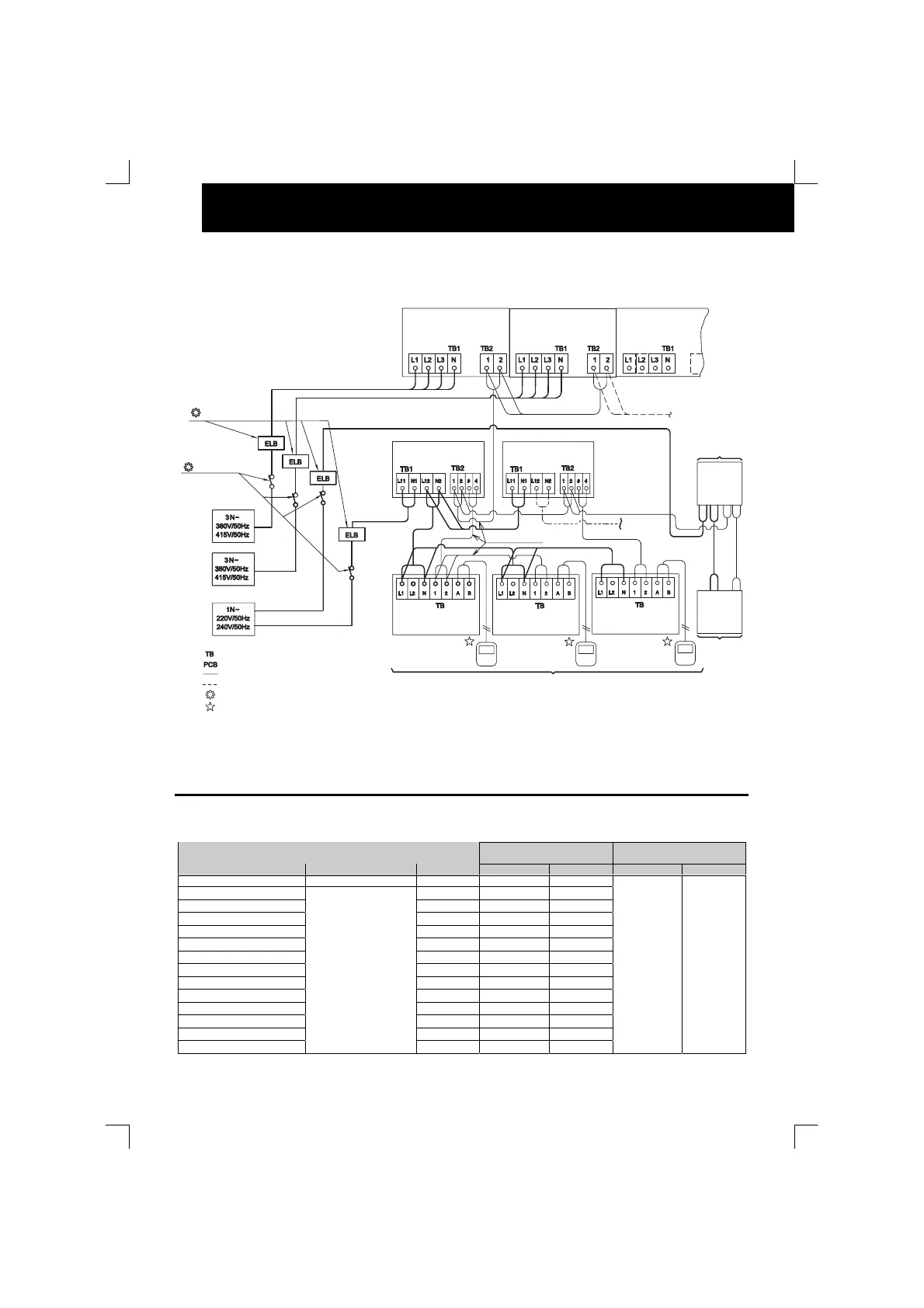

CÂBLAGE ÉLECTRIQUE
 FXN(E)
No.0
No.1
No.2
(*) (câble blindé à paire torsadée ou câble torsadé) 5VCC (transmission non-polaire, système H-LINK)
16.5. SECTION DES CABLES
 Câblage électrique
Section du câble
d’alimentation
Section du câble de
transmission
Modèle Alimentation électrique
Courant
maximum
EN60 335-1 MLFC EN60 335-1 MLFC
Toutes les unités intérieures
220-240V/1I/50Hz
5 A 0,75 mm² 0,5 mm²
RAS-5FSN 8 A 2,5 mm² 0,75 mm²
RAS-8FSN(E) 14 A 2,5 mm² 0,75 mm²
RAS-10FSN(E) 18 A 2,5 mm² 1,25 mm²
RAS-16FSN 33 A 6 mm² 3,5 mm²
RAS-20FSN 37 A - 3,5 mm²
RAS-24FSN 50 A - 5,5 mm²
RAS-30FSN 66 A - 8 mm²
RAS-8FXN(E) 14 A 2.5 mm² 0.75 mm²
RAS-10FXN(E) 18 A 2.5 mm² 1.25 mm²
RAS-16FXN 33 A 6 mm² 3.5 mm²
RAS-20FXN 37 A - 3.5 mm²
RAS-24FXN 50 A - 5.5 mm²
RAS-30FXN
380-415V/3I/50Hz
66 A - 8 mm²
0,75 mm² 0,5 mm²
Modèles:
RAS-8FXN(E)
RAS-10FXN(E)
RAS-16FXN
RAS-20FXN
RAS-24FXN
RAS-30FXN
Système nº 0
Groupe extérieur
Système nº 1
Groupe extérieur
Système nº 2
Groupe extérieur
Ligne de service
Unité intérieure
Unité intérieure
Télécommande
Commutateur
: Bornier
: Carte à circuits imprimés
: Câblage sur site
: Câblage sur site
: Fourni sur site
: Accessoire en option
Interrupteur
principal
Disjoncteur pour
perte à la terre
Unités intérieures du système n°0
Maximum 20 unités par cycle frigorifique 16~20HP
Maximum 27 unités par cycle frigorifique 24HP
Maximum 32 unités par cycle frigorifique 30HP
Unités intérieures
du système n°1
Télécommande
Commutateur
Unités intérieures
du système n°1
Unités intérieures
du système n°1
