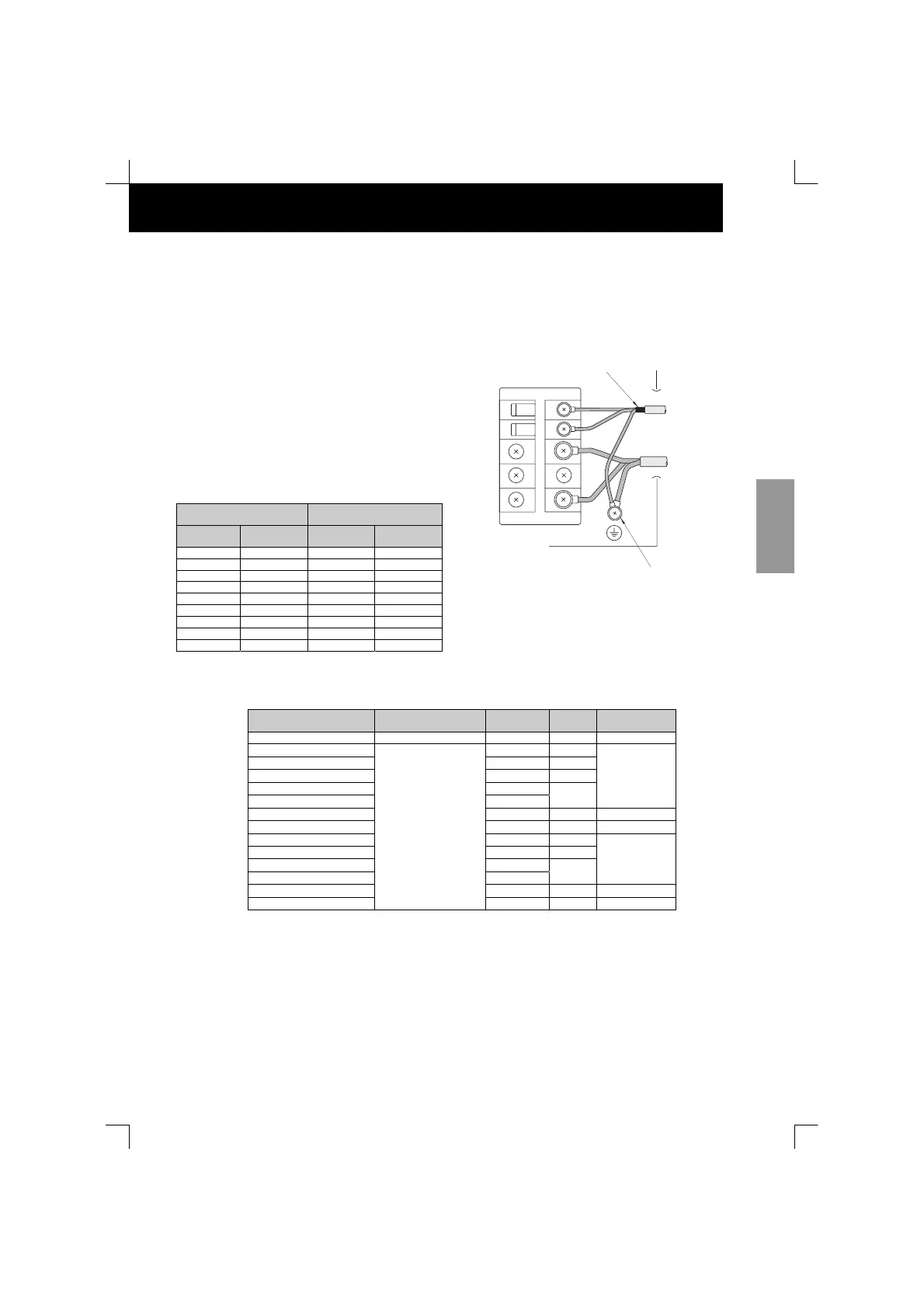

CÂBLAGE ÉLECTRIQUE
27
FRANÇAIS
REMARQUES :
1. Lors de la sélection des câbles fournis sur site,
respectez les normes et réglementations locales.
2. Les dimensions des câbles ci-dessus marquées
d'un n sont sélectionnées au courant maximum
de l'unité conformément aux normes européennes
EN60 335-1. N'utilisez jamais des câbles plus fins
que les câbles flexibles ordinaires gainés (code de
désignation H05RN-F).
3. Les sections de câbles marquées d'un o sont
sélectionnées pour l'intensité maximum de l'unité,
conformément au câble MLFC (câble polyflex
ignifuge) fabriqué par HITACHI Cable Ltd. Japon.
4. Utilisez un câble blindé pour le circuit de
transmission et connectez-le à la terre.
5. Lorsque les câbles d'alimentation sont connectés en
série, additionnez les intensités maximum de chaque
unité et sélectionnez les câbles ci-dessous.
6. La dimension du câble de mise à la terre doit être
conforme à la norme locale : CEI 245, Nº 571.
Sélection selon la norme EN60
335-1
Sélection conforme au MLFC
(temp. câble de 60 ºC
Tension
nominale i (A)
Section du
câble (mm²)
Tension
nominale i (A)
Section du
câble (mm²)
I d 6
0,75
I d 15
0,5
6 < I d 10
1
15  i d 18
0,75
10 < i d 16
1,5
18  i d 24
1,25
16 < i d 25
2,5
24  i d 34
2
25 < i d 32
4
34  i d 47
3,5
32 < i d 40
6
47  i d 62
5,5
40 < i d 63
10
62  i d 78
8
63 < I

78  i d 112
14
112  i d 147
22
 Ne branchez pas les câbles en série lorsque l’intensité du
courant dépasse 63A.
 ATTENTION :
Utilisez des câbles blindés pour la transmission entre
l’unité intérieure et le groupe extérieur, et connectez
la partie blindée à la vis de mise à la terre dans la
boîte électrique de l’unité intérieure, comme sur la
figure ci-dessous.
 Tailles minimum des fils sur place pour le raccordement à la source d’alimentation
Modèle Alimentation électrique
Courant
maximum
CB
(A)
ELB
no. poles/A/mA
All Indoor Units
220-240V/1I/50Hz
5 A
6
2/40/30
RAS-5FSN 8 A
10
RAS-8FSN(E) 14 A 15
RAS-10FSN(E) 18 A
20
RAS-16FSN 33 A
RAS-20FSN 37 A
40
4/40/30
RAS-24FSN 50 A
60
4/63/30
RAS-30FSN 66 A
75
4/100/30
RAS-8FXN(E) 14 A
15
RAS-10FXN(E) 18 A
20
RAS-16FXN 33 A
RAS-20FXN 37 A
40
4/40/30
RAS-24FXN 50 A
60 4/63/30
RAS-30FXN
380-415V/3I/50Hz
66 A
75 4/100/30
ELB: Earthleakage Breaker; CB: Circuit Breaker
Câbles de
transmission
Câbles
d’alimentation
Blindage
Vis de terre
