10

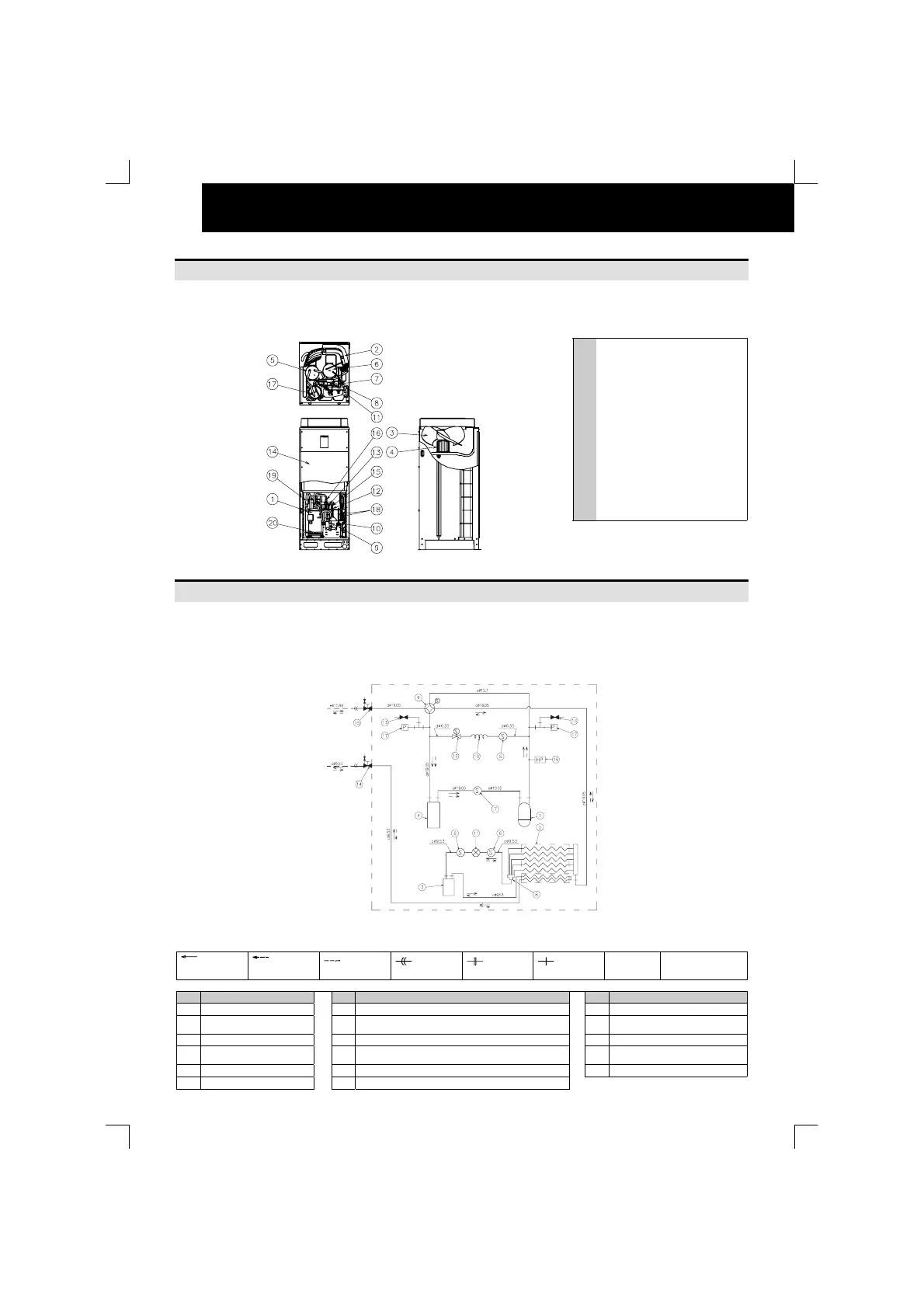

NOMENCLATURA DEI COMPONENTI
8. NOMENCLATURA DEI COMPONENTI
Esempio di nomi dei pezzi: per ulteriori informazioni consultare il catalogo tecnico.

Unità esterna (5 hp) Fsn
N. Nome del componente
1 Invertitore compressore
2 Scambiatore di calore
3 Ventola elicoidale
4 Motore della ventola
5 Accumulatore
6 Serbatoio del liquido
7 Valvola esterna controllo microcomputer
8 Valvola di inversione
9 Valvola di arresto della linea gas
10 Valvola di arresto della linea del liquido
11 Giunto di ritegno (inferiore)
12 Giunto di ritegno (superiore)
13 Quadro elettrico
14 Sensore bassa pressione
15 Sensore alta pressione
16 Interruttore protettivo alta pressione
17 Epuratore
18 Epuratore
19 Valvola di ritegno
20
Riscaldatore del basamento (per il compressore)
9. CICLO REFRIGERANTE FSN(E)
Esempio di cicli del refrigerante: nel caso si desiderino ulteriori informazioni consultare il catalogo tecnico.
5FSN
: Flusso
refrigerante per il
raffreddamento
: Flusso
refrigerante per il
riscaldamento
: Linea
refrigerante
: Connessione
degli attacchi a cartella
: Connessione
degli attacchi a flangia
: Collegamento
brasatura
Refrigerante:
R410A
Pressione di prova di
tenuta d'aria:
4,15 MPa
N. Nome del componente N. Nome del componente N. Nome del componente
1 Compressore 7 Epuratore (Esterno) 13 Giunto di ritegno
2
Scambiatore di calore unità
esterna
8
Valvola di controllo d'espansione del micro-computer
(esterna)
14
Valvola di arresto della linea del
liquido
3 Ricevente 9 Distributore (Esterno) 15 Valvola di arresto della linea gas
4 Accumulatore 10 Valvola di inversione 16
Interruttore protettivo ad alta
pressione
5 Epuratore (Esterno) 11 Tubo capillare 17 Sensore di pressione del refrigerante
6 Epuratore (Esterno) 12 Elettrovalvola (bypass gas)
