TRASPORTO E MANOVRA
11
ITALIANO

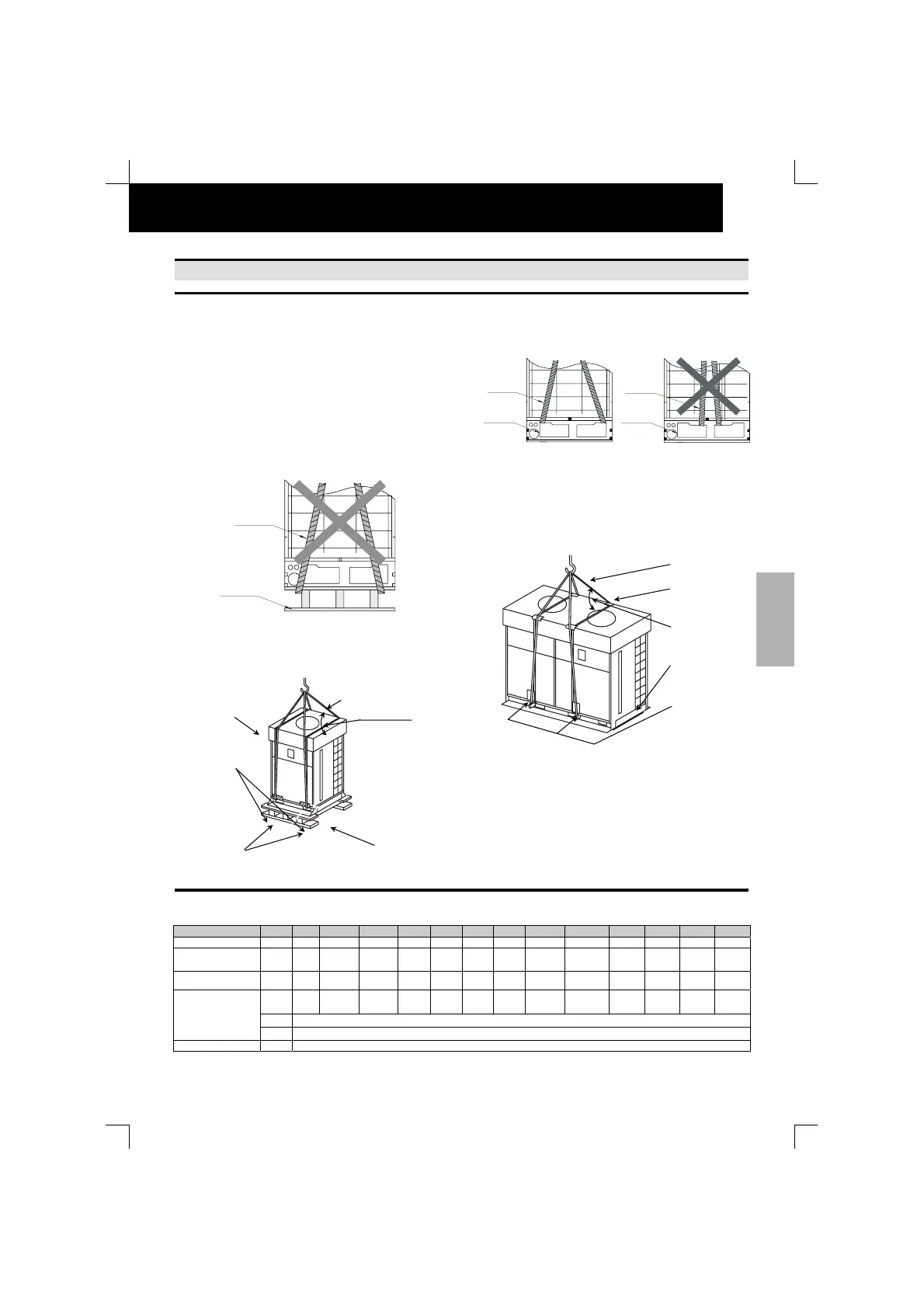

10. TRASPORTO E MANOVRA
10.1. TRASPORTO DELL'UNITÀ ESTERNA
1. Metodo di sospensione
Durante la sospensione, assicurarsi che l'unità sia
bilanciata, verificare le condizioni di sicurezza e sollevare
con cautela.
 Per il trasporto
- Non rimuovere nessuno dei materiali dell'imballaggio
- Sollevare l'unità, confezionata, con funi che
attraversino tutti i fori quadrati e applicare i bastoncini
o il cartone ondulato per proteggere l'unità.
Õ PERICOLO:
Non agganciare le funi alla base di legno.
 Per l'installazione RAS-5~16FSN ; RAS-8~10FXN(E)
-Togliere la base di legno.
Applicare due (2) funi sui bastoncini o sul cartone
ondulato a protezione dell'unità, e appendere l'unità
come mostrato nella figura sottostante.
Posizione della fune
CORRETTO NON CORRETTO
 Per l'installazione RAS-20~30FSN ; RAS-16~30FXN
Sospendere l'unità imballata con quattro (4) funi.
Inserire le funi nel foro di sospensione e bloccarle
utilizzando dei morsetti, come mostrato di seguito.
Fune metallica
Non rimuovere la
struttura di legno né
il nastro di plastica.
Angolo della fune
superiore a 60°
Non esercitare
alcuna
sollecitazione su
questa piastra
(entrambi i lati).
Inserire la fune nel
foro di sospensione
e fissarla utilizzando
dei morsetti.
2. Prima dell'installazione
Prima di procedere all'installazione, verificare che esistano
tutti i pezzi seguenti, che sono imballati all'interno dell'unità
esterna fissati alla piastra di base.
10.2. ACCESSORI IN DOTAZIONE:
Accessorio Q.tà
5FSN 8FSN(E) 10FSN(E) 16FSN 20FSN 24FSN 30FSN 8FXN(E) 10FXN(E) 16FXN 20FXN 24FXN 30FXN
Foglio compresso
- - 1 1 1 1 1 1 1 2 2 2 2
Flangia del tubo per la
linea del refrigerante a
gas.
- - 1 1 1 1 1 1 1 2 2 2 2
Tubo con attacco a cartella per
la linea del refrigerante a gas .
1 1 - - - - - 1 1 - - - -
Tubo con attacco a
cartella per la linea del
refrigerante a gas.
- - - - - 1 1 - - - - 1 1
4
Für Anschlussöffnung der Betriebskabel
Bussola di gomma
1
Für Anschlussöffnung für die Stromkabel mit RAS-5-20FSN
Vite
3
Ersatzteil
NOTA:
Contattare il rivenditore nel caso in cui l'unità imballata sia priva di uno o più accessori.
Fune
Base di legno
Fune
Foro
quadrato
Foro
quadrato
Fune
Fune
A
ngolo della
fune superiore a
60º
Non esercitare
alcuna
sollecitazione su
questa piastra.
(Su entrambi i lati)
A
pplicare
delle funi, sui
bastoncini o
sul cartone
ondulato, di
almeno 15
mm di
spessore.
Non rimuovere
la struttura di
cartone e il
nastro di
plastica.
Inserire le funi lungo i fori quadrati
