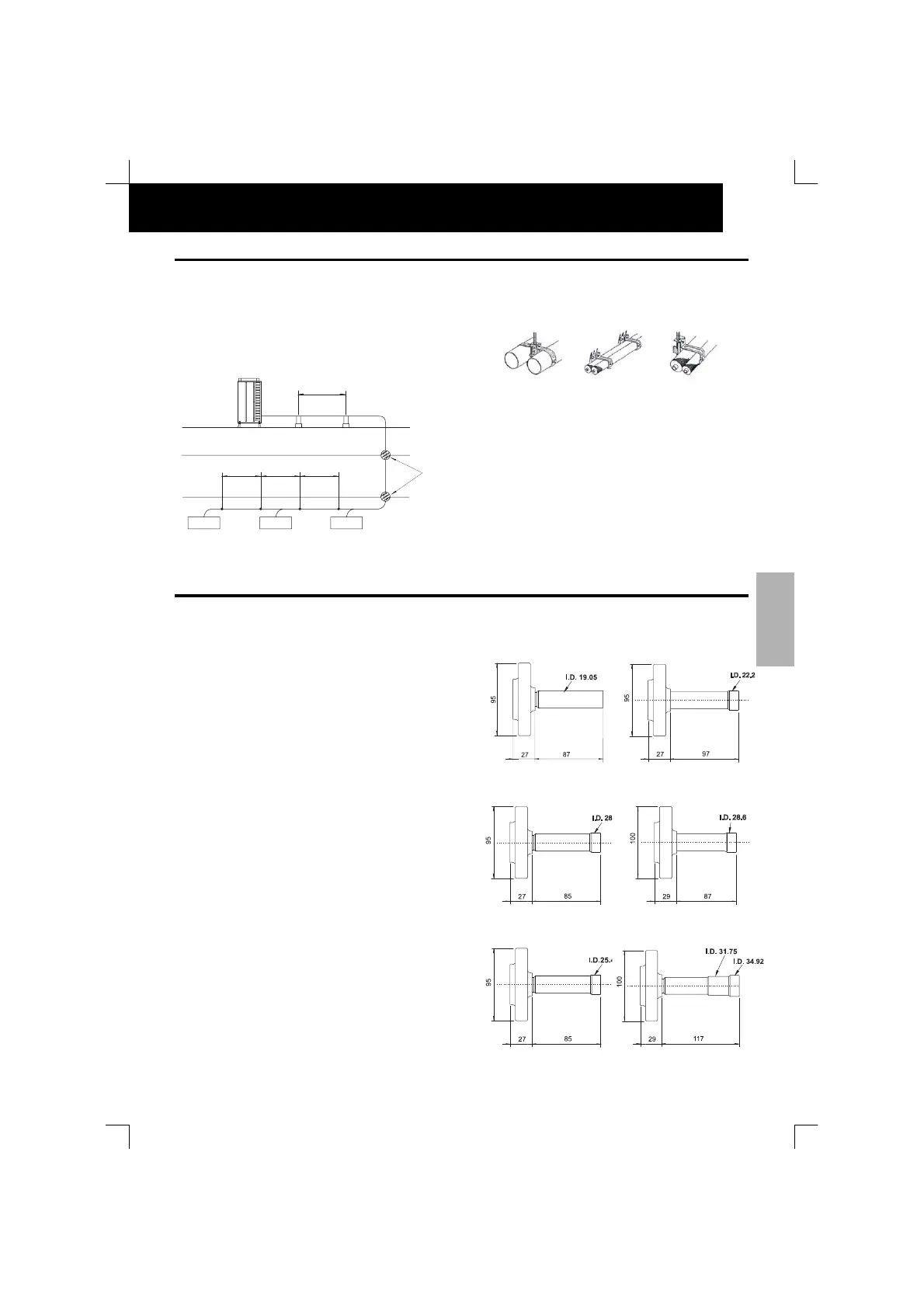

12.2. SOSPENSIONE DELLE TUBAZIONI DEL REFRIGERANTE
Sospendere le tubazioni del refrigerante a un certo punto
ed evitare che le tubazioni tocchino le parti fragili
dell'edificio, come pareti, soffitto, ecc. (In tal caso, potrebbe
prodursi un rumore anomalo causato dalle vibrazioni dei
tubi. Prestare molta attenzione alla posa di tubazioni di
lunghezza ridotta.)
Non fissare la linea del refrigerante direttamente a contatto
con accessori in metallo (la linea potrebbe espandersi o
contrarsi). Di seguito sono illustrati alcuni esempi di metodi
di sospensione.
Per la sospensione
di pesi
Per canalizzazione
lungo la parete
Per posa rapida
Ci sono due tipi di trattamento delle superifci: il rivestimento
con cromatina e quello con ceramica (*)
* Trattamento di rivestimento con ceramica con un triplo
strato sulla superifcie metallica, e questo trattamento
presenta le seguenti caratteristiche:
1. Resistenza alla corrosione: adesione e resistenza alla
corrosione superiore grazie al triplo strato di
rivestimento.
2. Resistenza alle intemperie e al calore: notevole
resistenza ai raggi ultra-violetti e al calore solare grazie
al rivestimento in ceramica.
3. Durezza della superficie: resistenza alla corrosione
superiore grazie alla notevole durezza della superificie.
12.3. FUNZIONAMENTO DELLE TUBAZIONI DEL REFRIGERANTE DELL'UNITÀ ESTERNA
Õ
PERICOLO:
Usare il refrigerante R410A (For RAS-5~30FSN(E),
RAS8~30FXN(E) nel ciclo refrigerante. Non inserire
ossigeno, acetilene o altri gas infiammabili o velenosi nel
ciclo refrigerante quando si effettua un test delle perdite
o una prova di tenuta d'aria.Questi tipi di gas sono
estremamente pericolosi e possono provocare
un'esplosione. Si raccomanda di utilizzare, per questo
tipo di test, aria compressa, azoto o refrigerante.
Materiali per le tubazioni
1. Preparare tubi di rame forniti in loco.
2. Selezionare il formato dei tubi in base alla tabella a
pagina 16.
3. Scegliere tubi di rame puliti. Accertarsi che all'interno dei
tubi non vi sia traccia di sporcizia e/o di umidità. Prima del
collegamento soffiare all'interno dei tubi azoto anidro o
aria secca per espellere polvere o corpi estranei.
NOTE:
- Per la connessione di un tubo di Ø 19.05 all'unità RAS-
8FXNE, usare la flangia del tubo (fornita dalla fabbrica)
- Per la connessione di un tubo di Ø 22 .2 all'unità RAS-
10FSN/FXNE, usare la flangia del tubo (fornita dalla
fabbrica)
- Per la connessione di un tubo di Ø 25.4 all'unità RAS-
24FXNE, usare la flangia del tubo (fornita dalla fabbrica)
- Per la connessione di un tubo di Ø 28 .6 all'unità RAS-
16FSN/FXN, usare la flangia del tubo (fornita dalla
fabbrica)
- Per la connessione di un tubo di Ø 28 .6 all'unità RAS-20-
24FSN/RAS-20~30FXN, usare la flangia del tubo (fornita
dalla fabbrica)
- Per la connessione di un tubo di Ø 31 .75 all'unità RAS-
30FSN, usare la flangia del tubo (fornita dalla fabbrica)
RAS-8FXNE
RAS-10FSNE/10FXNE
RAS-16FXN
RAS-16FSN
RAS-30FXN
RAS-20/24FSN
RAS-16/20/24FXN
RAS-24FXN RAS-30FSN/FXN
1~1,5mm
1m
1m
1m
Unità interna
Trattamento di
sezione a prova
d’incendio
