LINEA REFRIGERANTE
Ó
ATTENZIONE:
Messaggi di attenzione per le estremità della linea del
refrigerante
Prima di effettuare l'installazione del tubo nella
parete, tapparne l'estremità.
Non appoggiare il tubo direttamente a terra

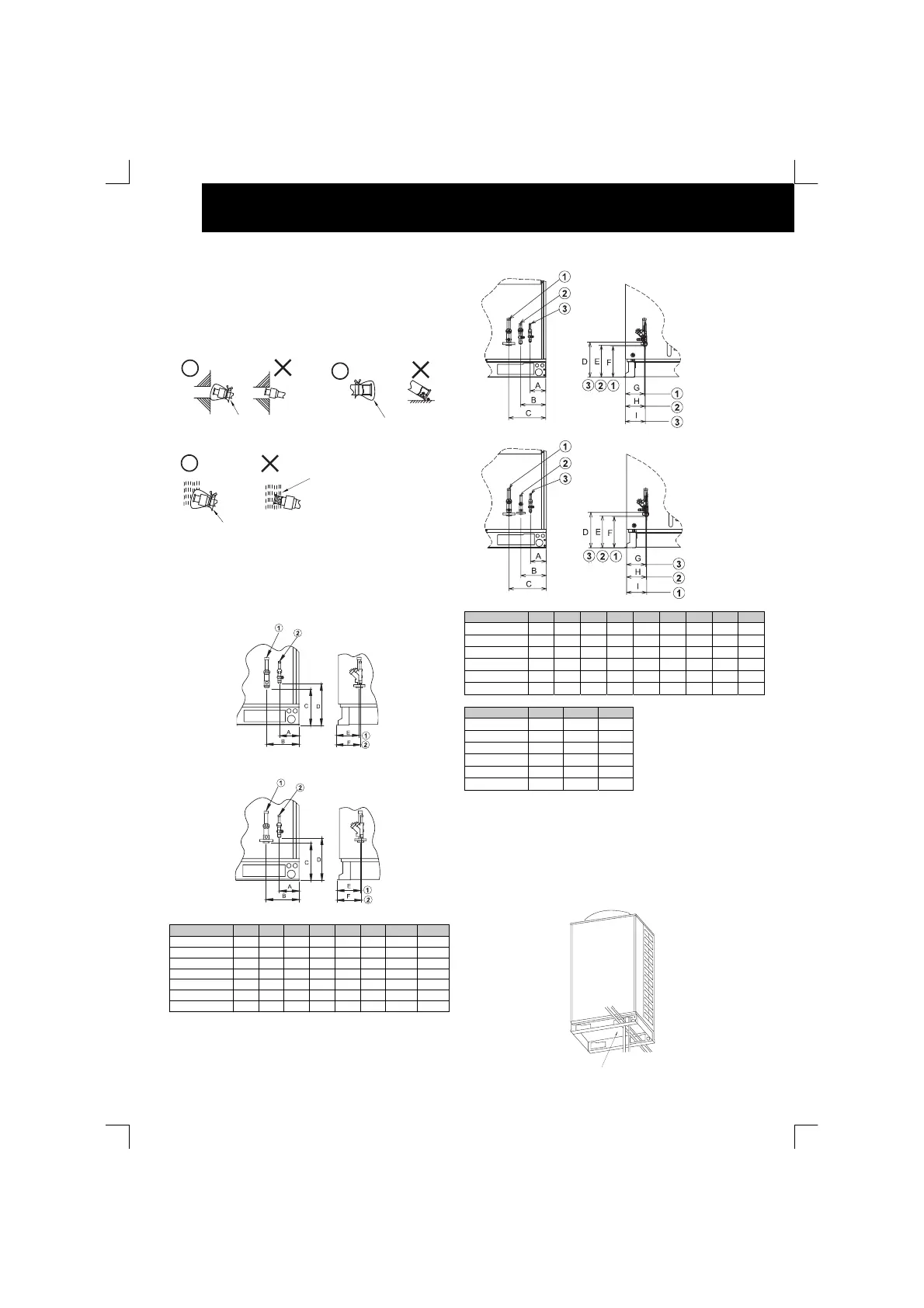

Posizionamento delle tubazioni dell'unità
esterna
- Collegare i tubi con la valvola di arresto della linea del
liquido all'unità esterna, come illustrato.
RAS-5-8FSN
RAS-10-30FSN
MODELLO A B C D E F 1 2
RAS-5FSN
138 242 232 306 155 155 15,88 9,53
RAS-8FSN(E)
137 241 238 306 155 156 19,05 9,53
RAS-10FSN(E)
137 227 247 306 151 156 22,2 9,53
RAS-16FSN
137 227 254 295 171 173 28,6 12,7
RAS-20FSN
137 233 247 287 141 150 28,6 15,88
RAS-24FSN
138 234 247 274 159 171 28,6 15,88
RAS-30FSN
138 234 247 274 159 171 31,75 19,05
NOTA:
1: Ø Connessione per le tubazioni del refrigerante a gas.
2: Ø Connessione per le tubazioni del refrigerante liquido.
RAS-8/10FXN(E)
RAS 16~30FXN
MODELLO A B C D E F G H I
RAS-8FXN(E)
119 195 284 305 253 247 151 156 156
RAS-10FXN(E)
119 195 284 305 253 247 151 156 156
RAS-16FXN
115 183 292 385 253 246 139 146 150
RAS-20FXN
118 186 295 381 253 246 139 146 146
RAS-24FXN 110 172 281 379 253 247 159 171 178
RAS-30FXN
110 172 281 379 253 247 159 171 178
MODELLO 1 2 3
RAS-8FXN(E)
19.05 15.88 9.53
RAS-10FXN(E)
22.2 19.05 9.53
RAS-16FXN 28.6 22.2 12.70
RAS-20FXN
28.6 22.2 15.88
RAS-24FXN
28.6 25.4 15.88
RAS-30FXN 31.75 28.6 19.05
NOTE:
1: Dado modellato della connessione della tubazione
del refrigerante liquido di diam.
2: Attacco a Cartella per la Linea del Gas del lato di
Alta
3: Saldatura della connessione della tubazione del
refrigerante gassosso di diam
- I tubi possono essere collegati in 3 direzioni
Corretto
Corretto
Non corretto
Corretto Non corretto
Non corretto
Potrebbe entrare
della pioggia
Tappare o applicare
un nastro di vinile
Tappare o applicare un nastro di vinile
Base inferiore
Lato anteriore
Lato Inferiore
Lato posteriore
