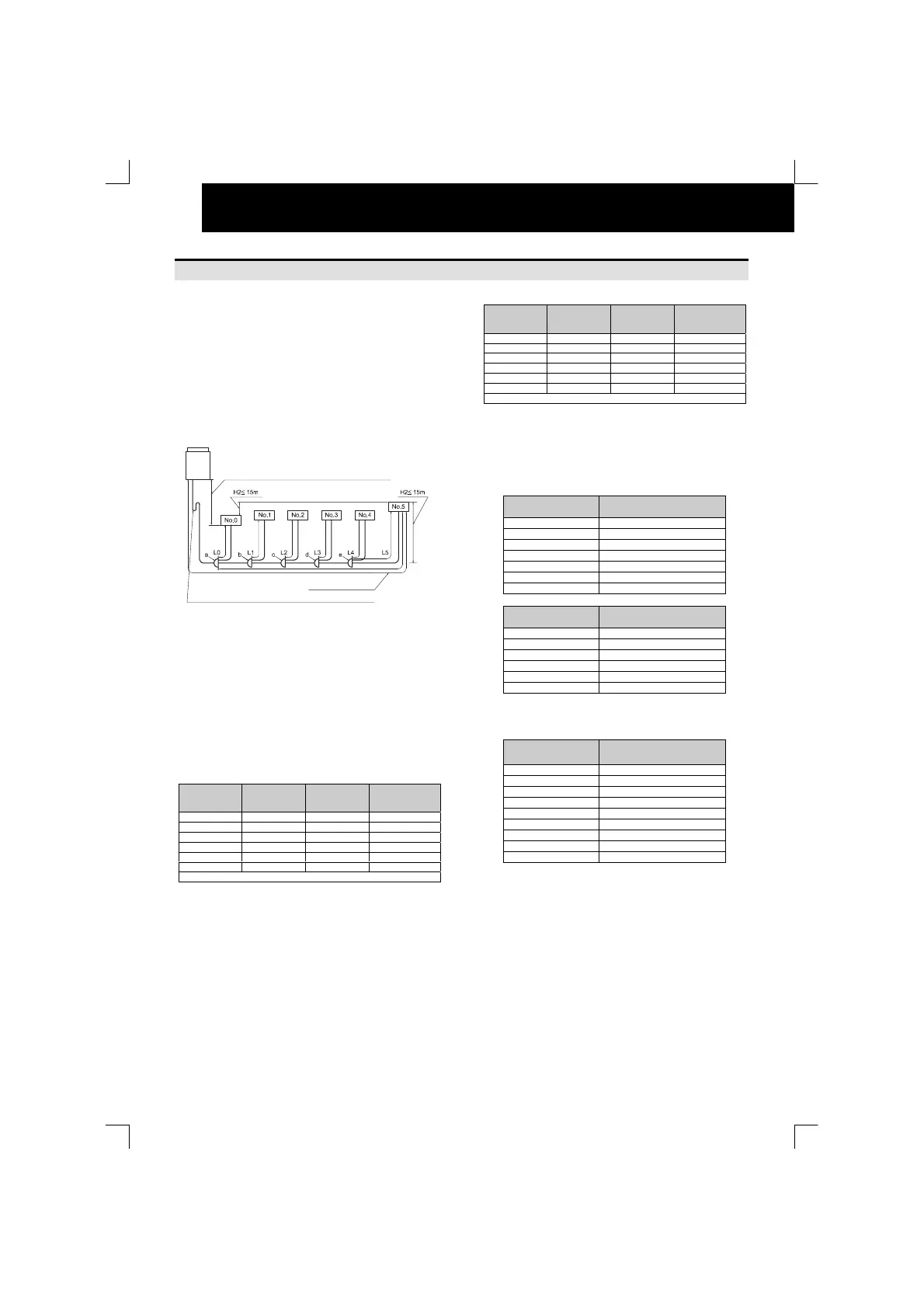

CARICA SUPPLEMENTARE DEL REFRIGERANTE R410A
15. CARICA SUPPLEMENTARE DEL REFRIGERANTE R410A
CARICA SUPPLEMENTARE DEL
REFRIGERANTE R410A
Sebbene sia già stato caricato del refrigerante nell'unità, è
possibile che si debba aggiungerne a causa della
lunghezza dei tubi e dell'unità interna.
A. Determinare la quantità necessaria di refrigerante da
aggiungere seguendo queste procedure, e caricarlo poi
nell'impianto.
B. Memorizzare la quantità di refrigerante supplementare
per facilitare le operazioni di manutenzone successive.
1. Metodo per il calcolo della carica supplementare di
refrigerante (W kg)
Calcolare la quantità di carica supplementare di
refrigerante in base ai seguenti metodi da 1.1 a 1.3.
1.1. Calcolo della carica supplementare di refrigerante per
la linea del liquido (W1 kg)
Calcolare la carica supplementare di refrigerante per
la linea del liquido come descritto qui sotto e
basandosi sull'esempio per il modello
RAS-8FSN; completare la tabella seguente.
Esempio
Diametro del
tubo (mm)
Lunghezza
totale del tubo
(m)
Carica
supplementare
(Kg/m)
Quantità
subtotale (Kg)
22,2 0 0,390 0 x 0,390 = 0
19,05 0 0,280 0 x 0,280 = 0
15,88 0 0,190 0 x 0,195 = 0
12,7 0 0,120 0 x 0,120 = 0
9,53 51 0,07 51 x 0,07 = 3,57
6,35 5+3+5+3+5+3 0,03 24 x 0,03 = 0,72
Carica supplementare totale per la linea del liquido (W1) = 4,29 kg
Questo impianto (completare la tabella seguente)
Diametro del
tubo (mm)
Lunghezza
totale del tubo
(m)
Carica
supplementare
(Kg/m)
Quantità
subtotale (Kg)
22,2 0,390
19,05 0,280
15,88 0,190
12,7 0,120
9,53 0,07
6,35 0,03
Carica supplementare totale per la linea del liquido (W1) = kg
Ô
AVVISO:
NON è necessaria la carica del refrigerante per le
unità interne.
1.2. W
0
è la carica di refrigerante dell'unità esterna prima
della spedizione.
Unità esterna
W0 Rif. unità esterna.
Carica (Kg)
RAS-5FSN 5,4
RAS-8FSN(E) 8,5
RAS-10FSN(E) 9,5
RAS-16FSN 13,0
RAS-20FSN 19,0
RAS-24FSN 23,0
RAS-30FSN 26,0
Unità esterna
W0 Rif. unità esterna.
Carica (Kg)
RAS-8FXN(E) 8.5
RAS-10FXN(E) 9.5
RAS-16FXN 19.0
RAS-20FXN 19.0
RAS-24FXN 26.0
RAS-30FXN 26.0
Determinare il numero di unità interne che hanno bisogno
una carica supplementare di refrigerante
HP W2 Carica supplem. (Kg)
0,8 0
1,0 0
1,5 0
2,0 0
2,5 0
3,0 0
4,0 0
8,0 1,0
10,0 1,0
H1d50m (Posizionamento delle tubazioni dell'unità esterna più in alto)
H1d50m (Posizionamento delle tubazioni dell'unità esterna più in basso)
Unità esterna
Dotare la linea del gas di un
pozzetto dell'olio ogni Ht
metri di sollevamento
Ltd100m reale
Ltd125m equivalente
