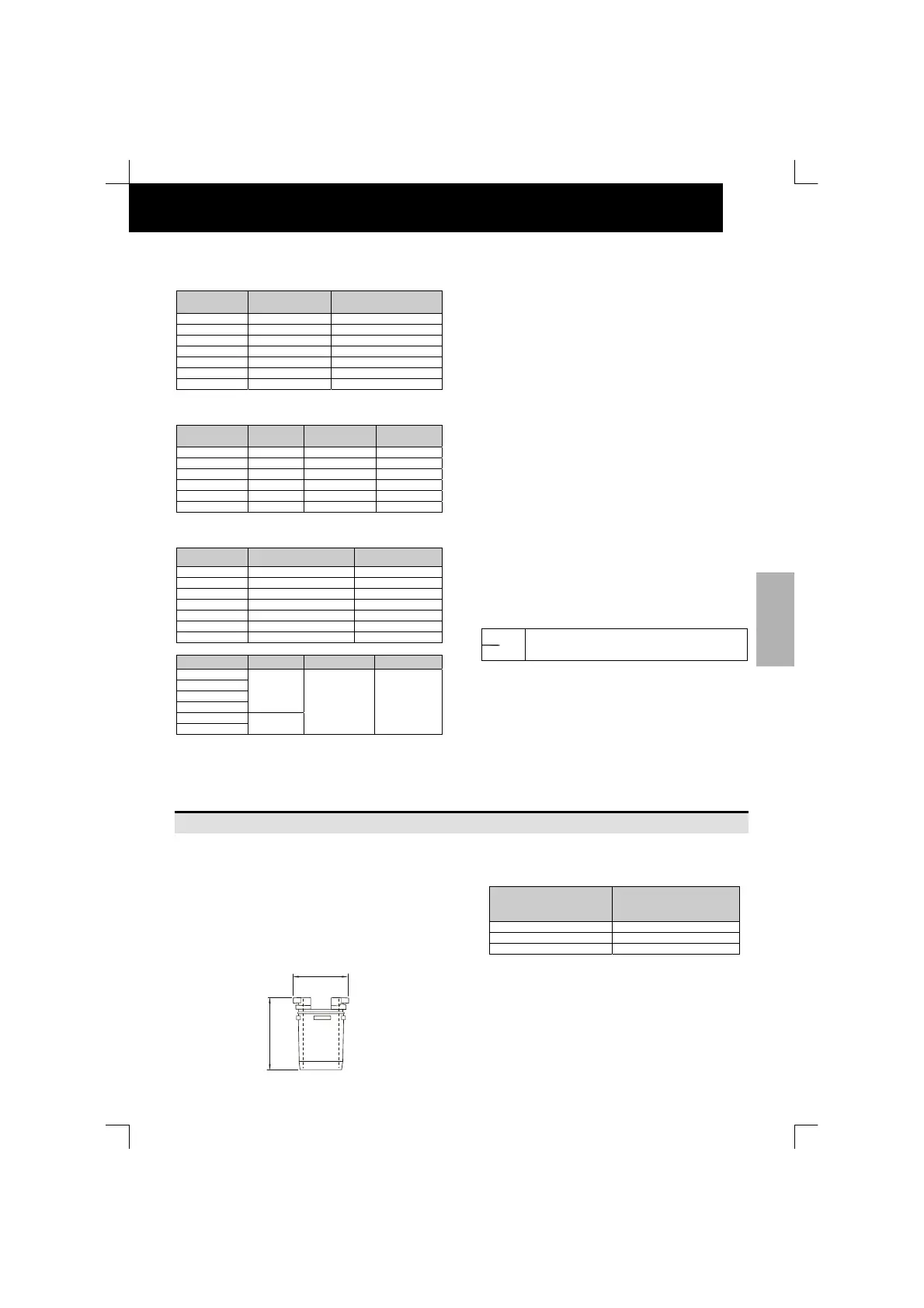

LINEA DI DRENAGGIO
19
ITALIANO
Serraggio
FSN(E)
(N.m)
HP Liquido Gas
RAS-5FSN 16,5 29,4
RAS-8FSN(E) 16,5 44,1
RAS-10FSN(E) 16,5 49,0
RAS-16FSN 24,5 49,0
RAS-20FSN 30,0 58,8
RAS-24FSN 44,1 58,8
RAS-30FSN 44,1 58,8
FXN(E)
(N.m)
HP
Liquido Gas Bassa Gas Alta
RAS-8FXN(E) 16.5 49.0 44.1
RAS-10FXN(E) 16.5 49.0 44.1
RAS-16FXN 24.5 58.8 49.0
RAS-20FXN 30.0 58.8 49.0
RAS-24FXN 44.1 58.8 49.0
RAS-30FXN 44.1 58.8 49.0
Dimensioni chiave a esagono (mm)
Modello Valvola del liquido Valvola del gas
RAS-5FSN 4 8
RAS-8FSN(E) 4 10
RAS-10FSN(E) 4 10
RAS-16FSN 4 10
RAS-20FSN 6 10
RAS-24FSN 10 10
RAS-30FSN 10 10
Model
Liquido Gas Bassa Gas Alta
RAS-8FXN(E)
RAS-10FXN(E)
RAS-16FXN
RAS-20FXN
4
RAS-24FXN
RAS-30FXN
10
10 10
(Come per le chiavi di 5 mm e di 10 mm, usare chiavi
fornite in loco.)
ATTENZIONE:
Non applicare alcuna forza alla valvola fusiforme alla
fine dell'apertura (5,0 N.m max.). Non viene fornita la
struttura della sede posteriore.
Durante la prova di funzionamento, aprire
completamente la valvola. Se l’apertura non è
completa, alcuni dispositivi possono essere
danneggiati.
Attenzione alla perdita di refrigerante
Gli installatori hanno la responsabilità di seguire le
normative e le leggi locali che specificano i requisiti di
sicurezza contro le perdite di refrigerante
Massima concentrazione consentita di gas HCFC/HFC
Il refrigerante R410A, caricato nel sistema SET-FREE , è
un gas incombustibile e atossico. Tuttavia, un'eventuale
perdita con conseguente diffusione nell'ambiente
circostante potrebbe provocare asfissia.
La massima concentrazione permessa di gas HCFC/HFC,
R410A nell'aria è di 0,44 kg/m³, in base a EN378-1
Pertanto, è necessario prendere delle misure efficaci per
abbassare la concentrazione di R410A nell'aria al di sotto
di 0,44 kg/m³, in caso di perdita.
Calcolo della concentrazione di refrigerante
1. Calcolare la quantità totale di refrigerante R (in kg)
caricata nell'impianto che collega tutte le unità interne
dei locali in cui si usa l'aria condizionata.
2. Calcolare il volume V (m³) di ogni locale.
3. Calcolare la concentrazione di refrigerante C (kg/m³) del
locale, in base alla seguente equazione:
R R: Quantità totale di refrigerante caricato (in kg)
C
V: Volume dell'ambiente (m³)
V C. Concentrazione di refrigerante 0,44 kg/m³ per R410A
Contromisura per la perdita di refrigerante, in base agli
standard KHK
1. Fornire un'apertura senza persiane che permetta la
circolazione di aria fresca nel locale.
2. Procurare un'apertura senza porte che corrisponda allo
0,15% o più della superificie del pavimento.
3. Fare attenzione, in particolare, alle caratteristiche del
posto (ad esempio il sottosuolo, ecc) in cui il refrigerante
potrebbe fermarsi, visto che il refrigerante è più pesante
dell'aria.
14. LINEA DI DRENAGGIO
Kit di drenaggio unità esterna (DBS-26)
(Accessorio opzionale)
Nel caso in cui fosse necessario raccogliere l'acqua di
scolo che proviene dallo scambiatore di calore dell'unità
esterna, si dovrà utilizzare il kit di drenaggio. Tuttavia, se
ne sconsiglia l'uso in una zona in cui nevica. Nel caso in cui
fosse necessario raccogliere tutta l'acqua di scolo,
aggiungere una bacinella di raccolta sotto l'unità estrena,
fornita in loco.
Modello
Kit di drenaggio
Quantità (unità)
RAS-5FSN 3
RAS-8/10/16FSN 4
RAS-16FXN/20/24/30HP 8
Ø32
43
