22
COLLEGAMENTI ELETTRICI

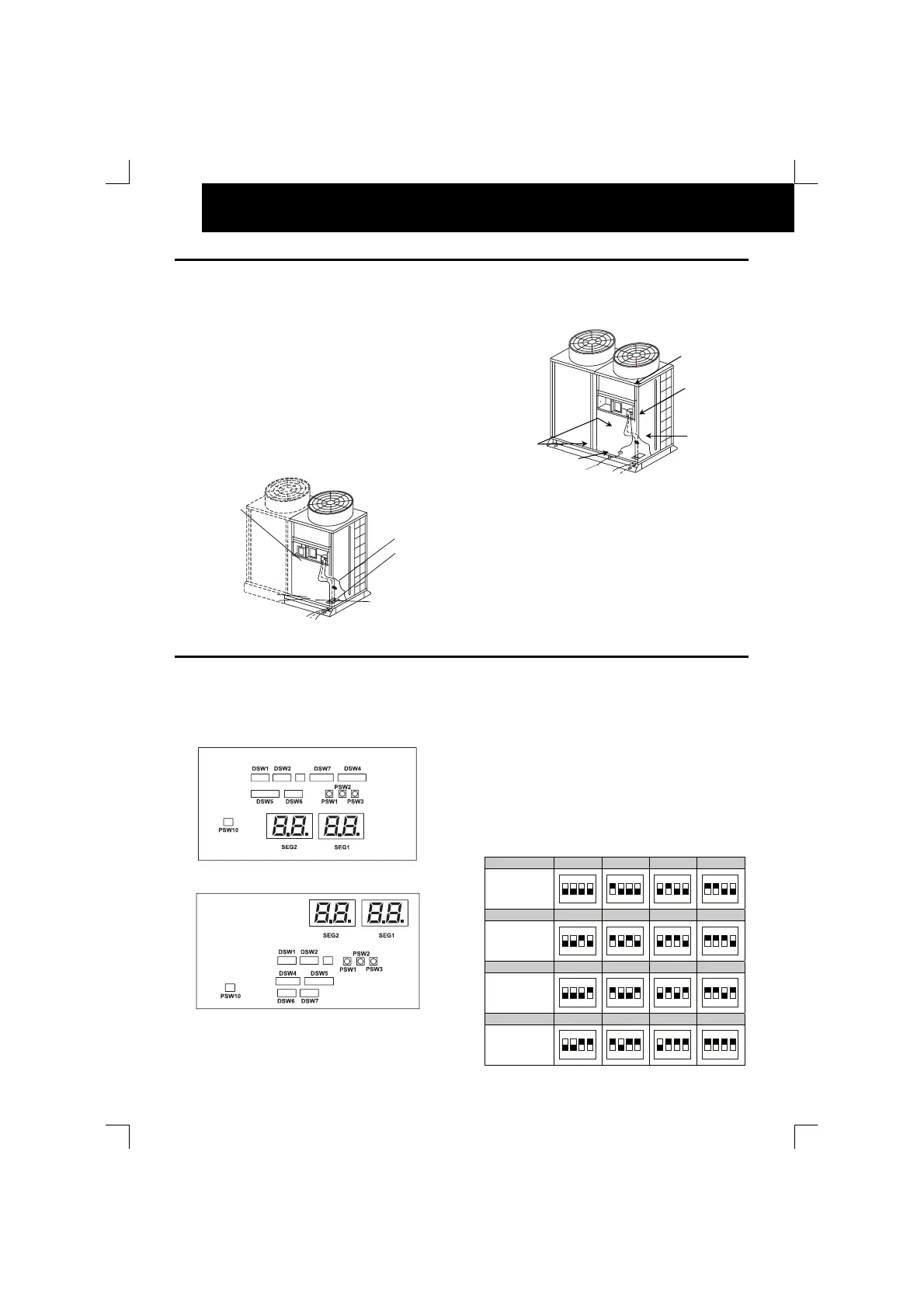

16.2. COLLEGAMENTI ELETTRICI DELL'UNITA ESTERNA
COLLEGAMENTI ELETTRICI
I collegamenti elettrici dell'unità esterna sono esposti qui
sotto.
1. Collegare i cavi di alimentazione a L1, L2, L3 ed N (per
380-415V/50Hz) per la fonte di alimentazione trifase
sulla morsettiera e i cavi di terra ai morsetti nella scatola
di controllo elettrica.
2. Collegare i cavi tra l'unità interna e l'unità esterna ai
morsetti 1 e 2 della morsettiera.
3. Non condurre i cavi davanti alla vite del pannello di
servizio. In questo caso, la vite non potrebbe più essere
rimossa.
RAS-5~20HP
RAS-24~30 HP
Ó ATTENZIONE:
Fissare i cavi schermati fra le unità interna ed esterna
con una fascia in un solo punto.I cavi schermati
devono essere collegati a terra solo nell'unità interna.
4. Controllare il seguente punto prima di accendere
l'interruttore principale. Nel caso in cui la fonte di
alimentazione dell'unità esterna fosse 415V (potenza
nominale), cambiare CN4 & CN6 (connettore) con CN5
& CN7 dei trasformatori (TF1 & 2) nella scatola di
controllo elettrica, come si vede nella figura qui sotto.
16.3. IMPOSTAZIONE DEI MICROINTERRUTTORI DELL'UNITA ESTERNA
 Numero e posizione dei microinterruttori
Il PCB dell'unità esterna funziona con 7 tipi di
microinterruttori e con 3 tipi di pulsanti.
Posizione dei microinterruttori di
RAS-5~20FSN ; RAS-8~10FXN(E):
DSW3
Posizione dei microinterruttori di
RAS-24~30FSN ; RAS-16~30FXN:
DSW3
NOTA:
Il segno ““ indica la posizione dei microinterruttori.
Le figure mostrano l'impostazione prima della
spedizione o dopo la selezione.
Usando DSW4, 7 o 8 l'unità è avviata o arrestata 10-
20 secondi dopo che è stato azionato l'interruttore.
Ó ATTENZIONE:
Prima di impostare i microinterruttori, è indispensabile
disinserire l'alimentazione; in caso contrario le
impostazioni non avrebbero alcun effetto.

DSW1: impostazione numero del ciclo
refrigerazione
È necessaria un'impostazione se si usa H-Link. Le
posizioni impostate prima delle spedizione sono tutte su
OFF (Ciclo refrigerante N. 0). Nello stesso ciclo
refrigerante, impostare lo stesso numero di ciclo
refrigerante per le unità esterne ed interne, come mostrato
qui sotto.
Ciclo N. 0 1 2 3
Posizione di
impostazione
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
Ciclo N. 4 5 6 7
Posizione di
impostazione
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
Ciclo N. 8 9 10 11
Posizione di
impostazione
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
Ciclo N. 12 13 14 15
Posizione di
impostazione
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
ON
1 2 3 4
Quadro elettrico
Operazione di collegamento
- Tra unità esterna e unità
interna
- Tra unità esterna e unità
esterna
Cablaggio di alimentazione
Fori di collegamento
dei cavi
Morsetto di terra
Sigillare ermeticamente
l'ingresso del tubo di
condotta utilizzando mastice
o altri materiali
(per la protezione
dall'acqua)
Morsetto del cavo di
terra
Controllare che il cavo
di terra sia collegato.
Fascetta fermacavi
(fissata sul supporto
della valvola)
Collegamento elettrico
fonte di alimentazione
Operazione di collegamento
DC5V (Non ionico)
- Tra unità esterna e unità
interna
- Tra unità esterna e unità
esterna
