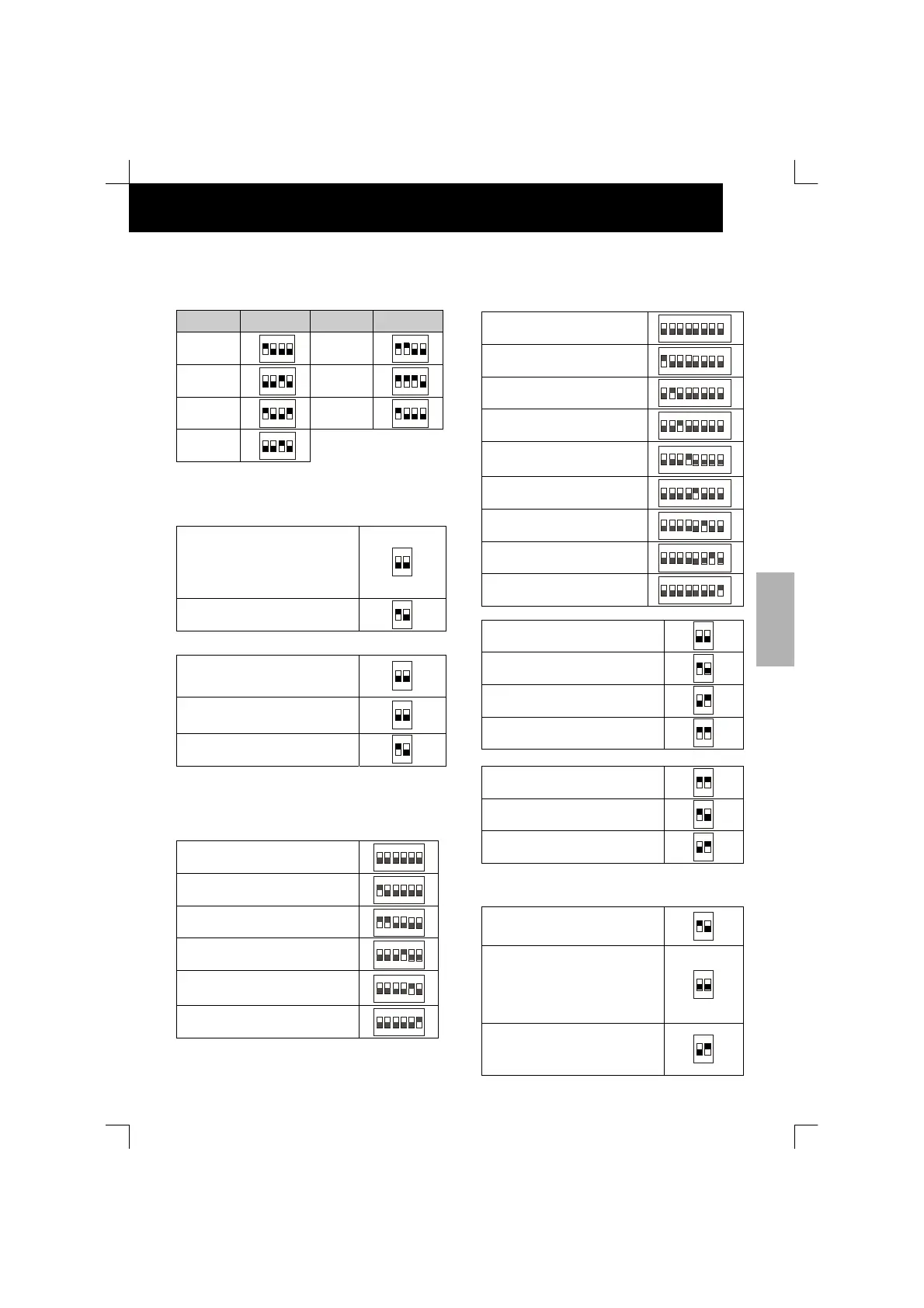

COLLEGAMENTI ELETTRICI
23
ITALIANO
 DSW2: impostazioni di capacità
Non serve alcuna impostazione. Prima della spedizione
ogni unità esterna è impostata come mostrato.
Modello
Posizioni di
impostazione
Modello
Posizioni di
impostazione
RAS-5FSN
ON
1 2 3 4
RAS-8FSN(E)
RAS-8FXN(E)
ON
1 2 3 4
RAS-10FSN(E)
RAS-10FXN(E)
ON
1 2 3 4
RAS-16FSN
RAS-16FXN
ON
1 2 3 4
RAS-20FSN
RAS-20FXN
ON
1 2 3 4
RAS-24FSN
RAS-24FXN
ON
1 2 3 4
RAS-30FSN
RAS-30FXN
ON
1 2 3 4
 DSW3: Differenza di altezza
L'impostazione è necessaria.
FSN(E)
L'unità esterna è posizionata più in alto
rispetto all'unità interna (0~50 m)
L'unità esterna è posizionata più in basso
rispetto all'unità interna (0~20 m)
ON
1 2
L'unità esterna è posizionata più in basso
rispetto all'unità interna (20~40 m)
ON
1 2
FXN(E)
L'unità esterna è posizionata più in alto
rispetto all'unità interna (0~50 m)
ON
1 2
L'unità esterna è posizionata più in basso
rispetto all'unità interna (0~20 m)
ON
1 2
L'unità esterna è posizionata più in basso
rispetto all'unità interna (20~40 m)
ON
1 2
 DSW4: Test e impostazioni di esercizio
È richiesta l'impostazione. Il microinterruttore si usa per la
revisione.
Impostazione prima della spedizione
ON
1 2 3 4 5 6
Test di raffreddamento
ON
1 2 3 4 5 6
Test di riscaldamento
ON
1 2 3 4 5 6
Arresto del compressore attivato
ON
1 2 3 4 5 6
Combinazione di oltre 16 unità interne
ON
1 2 3 4 5 6
Attivazione del compressore di scambio
ON
1 2 3 4 5 6
 DSW5: Attivazione del compressore di
emergenza
Non serve alcuna impostazione. Tutti i compressori sono in
funzione tranne il compressore selezionato
Prima della spedizione
ON
1 2 3 4 5 6 7 8
Tranne il compressore Nº1
ON
1 2 3 4 5 6 7 8
Tranne il compressore Nº2
ON
1 2 3 4 5 6 7 8
Tranne il compressore Nº3
ON
1 2 3 4 5 6 7 8
Tranne il compressore Nº4
ON
1 2 3 4 5 6 7 8
Tranne il compressore Nº5
ON
1 2 3 4 5 6 7 8
Tranne il compressore Nº6
ON
1 2 3 4 5 6 7 8
Selezione del segnale in entrata
ON
1 2 3 4 5 6 7 8
Impostazione funzioni
ON
1 2 3 4 5 6 7 8
 DSW6: Lunghezza delle tubazioni
Prima della spedizione, lunghezza < 25 m
ON
1 2
25 d Lunghezza totale < 50
ON
1 2
50 d Lunghezza totale < 75
ON
1 2
75 d Lunghezza totale
ON
1 2
 DSW7: Impostazioni alimentazione
Prima della spedizione (380 V)
ON
1 2
220 V
ON
1 2
415 V
ON
1 2
 DSW10: impostazioni di trasmissione
È richiesta l'impostazione per la disattivazione della
resistenza delle estremità.
Prima della spedizione, N.1 pin di DSW10
è impostato su ON
ON
1 2
Nel caso in cui le unità esterne collegate
allo stesso H-Link sono 2 min., impostare
n.1 pin di DSW10 su OFF dalla 2º unità.
Se si utilizza una sola unità esterna, non è
necessaria alcuna impostazione.
ON
1 2
Se si applica alta tensione al terminale
TB1 (1,2), il fusibile presente sul PCB
salta.
In tal caso, collegare innanzitutto il cavo al
TB1, quindi attivare la seconda unità.
ON
1 2
