TUBAGEM DE REFRIGERAÇÃO
15
PORTUGUÊS

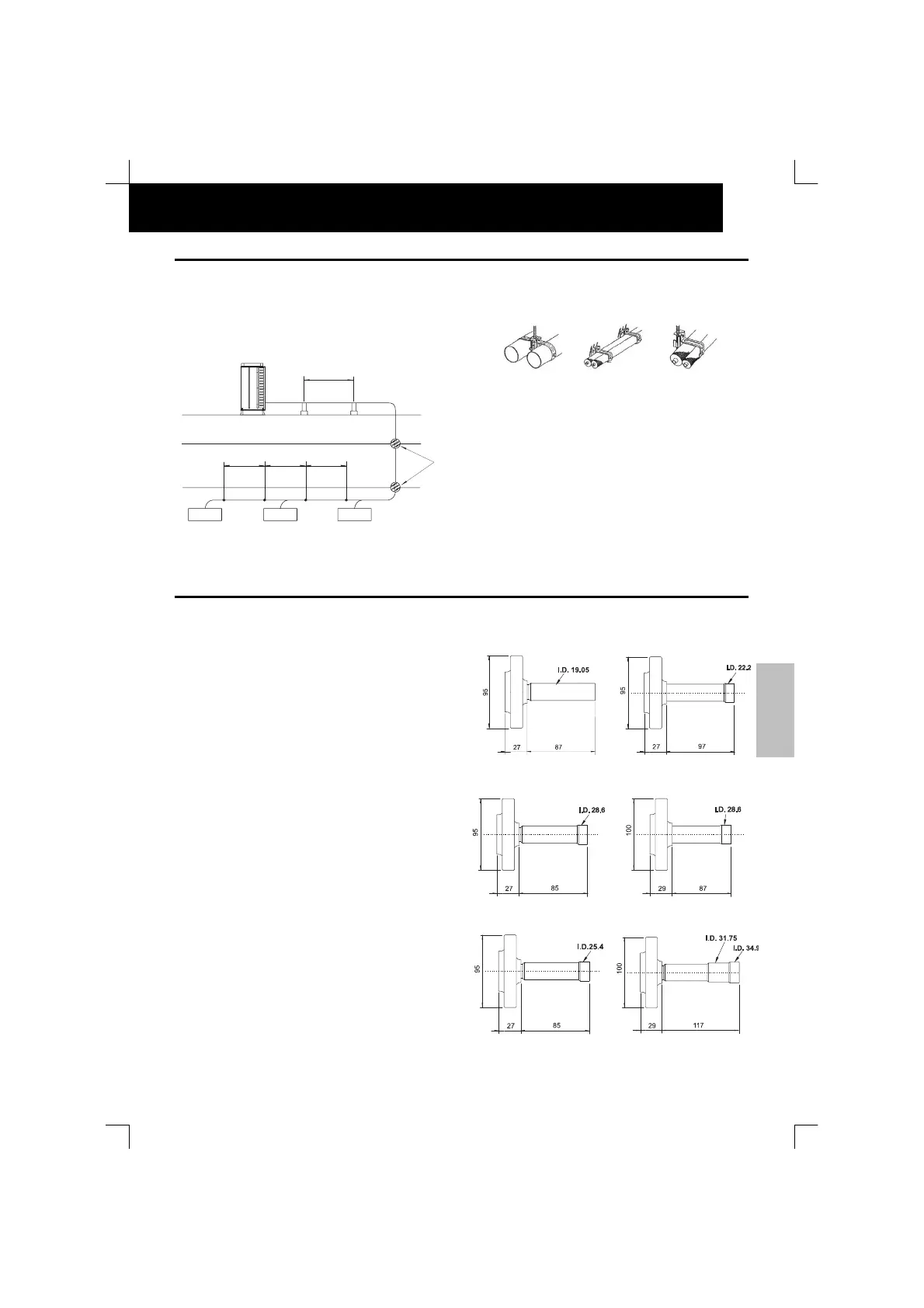

12.2. SUSPENSÃO DA TUBAGEM DE REFRIGERANTE
Suspenda a tubagem de refrigerante em determinados
pontos e impeça que a tubagem de refrigerante toque nas
paredes, tecto, etc. (Se tocar, podem ocorrer ruídos
estranhos devido à vibração da tubagem. Tenha especial
cuidado com as tubagens de comprimento curto).
Não fixe directamente a tubagem de refrigerante a peças
metálicas (a tubagem de refrigerante pode expandir e
contrair). Abaixo são mostrados alguns exemplos de
métodos de suspensão.
Existem dois tipos de tratamento de superfícies: cromatina
convencional e tratamento de revestimento cerâmico (*)
* Tratamento de revestimento triplo muito resistente,
aplicado na superfície do aço, com as seguintes
características.
1. Resistência à Corrosão: Adesão e resistência
superiores devido ao revestimento triplo
2. Resistência aos raios ultr avioletas e resistência ao
calor: Forte resistência aos raios ultravioletas e ao calor
solar devido ao revestimento cerâmico
3. Dureza da Superfície: Resistência superior à escoriação
devido à elevada dureza da superfície
12.3. TRABALHO DE INSTALAÇÃO DE TUBAGEM DE UNIDADE EXTERIOR
Õ
PERIGO:
Use refrigerante R410A (For RAS-5~30FSN(E),
RAS8~30FXN(E) no ciclo de refrigeração. Estes
tipos de gases são extremamente perigosos, e
podem provocar uma explosão. Recomenda-se que
seja utilizado ar comprimido, azoto ou refrigerante
para estes tipos de testes.
Materiais de tubagens
1. Prepare as tubagens de cobre (não fornecidas de
fábrica).
2. Escolha o tamanho da tubagem na tabela da página 16.
3. Escolha tubos de cobre limpos. Certifique-se de que
não existe poeira nem humidade dentro das tubagens.
Antes de ligar as tubagens, sopre o interior das
tubagens com azoto ou ar seco, para remover toda a
poeira e materiais estranhos.
NOTAS:
- Para ligar um tubo de Ø19,05 à unidade RAS-
8FXN(E), use a flange de tubo (fornecida de fábrica)
- Para ligar um tubo de Ø22,2 à unidade RAS-
10FSN(E)/FXN(E), use a flange de tubo (fornecida de
fábrica)
- Para ligar um tubo Ø25,4 à unidade RAS-24FXNE,
use a flange de tubo (fornecida de fábrica)
- Para ligar um tubo Ø28,6 à unidade RAS-
16FSN/FXN, use a flange de tubo (fornecida de
fábrica)
- Para ligar um tubo Ø28,6 à unidade RAS-20-
24FSN/RAS-20~30FXN, use a flange de tubo
(fornecida de fábrica)
- Para ligar um tubo Ø31,75 à unidade RAS-
30FSN/FXN, use a flange de tubo (fornecida de
fábrica)
RAS-8FXN(E)
RAS-10FSN(E)/10FXN(E)
RAS-16FXN/20FXN
RAS-16FSN
RAS-30FXN
RAS-20/24FSN
RAS-16/20/24FXN
RAS-24FXN RAS-30FSN/FXN
Ó
CUIDADO:
Precauções com as extremidades das tubagens de
refrigerante
1 ~ 1,5 m
1m
1m
1m
Unidade interior
À prova
de fogo
Secção
Tratamento
Para suspensão de
pesos elevados
Para condução de
tubagem ao longo de
paredes
Para trabalhos de
instalação imediata
