16

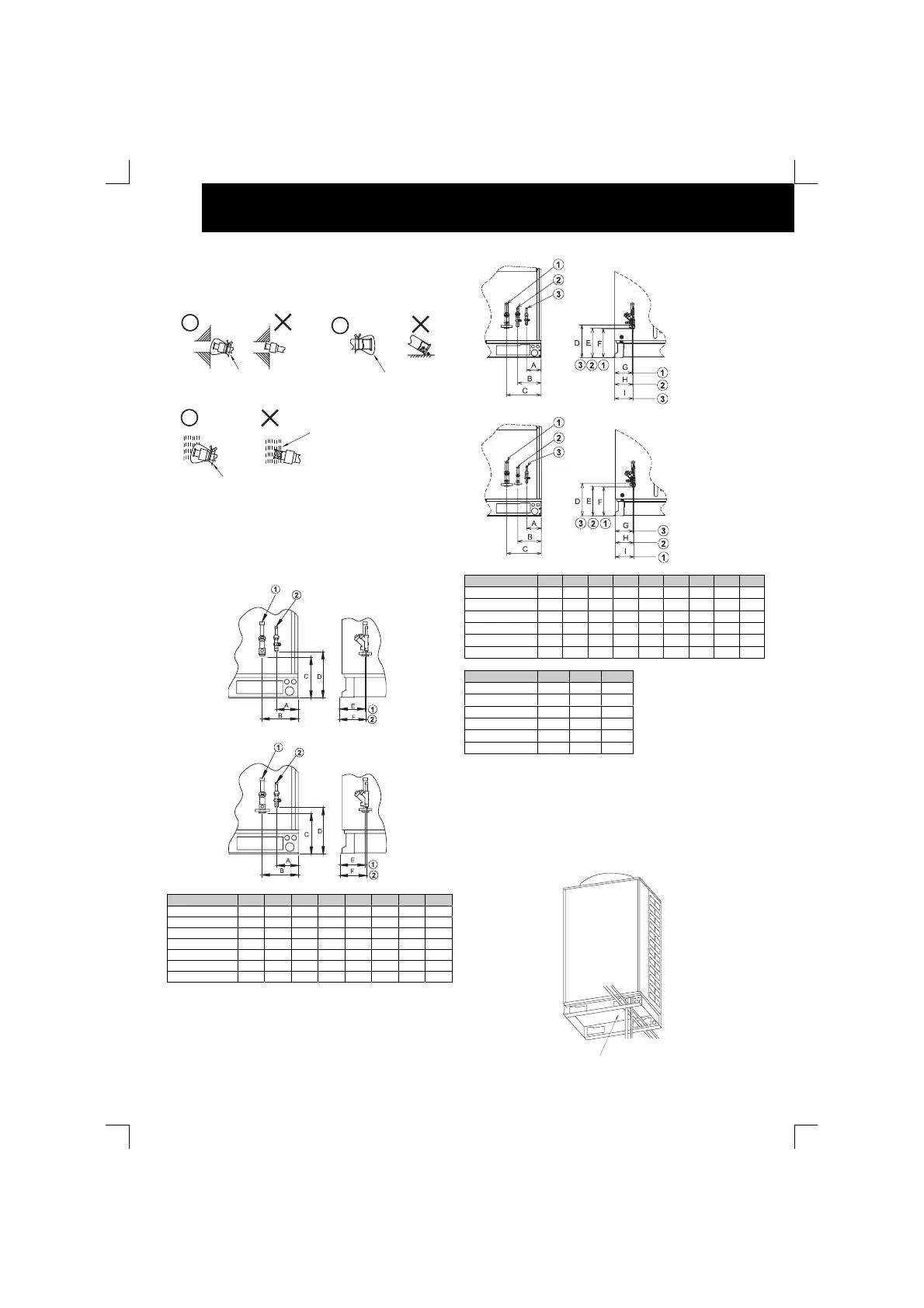

TUBAGEM DE REFRIGERAÇÃO
Ao passar uma tubagem através de uma parede,
tape a extremidade da tubagem com um tampão ou
fita adesiva.
Não coloque as tubagens directamente no chão
Posição de ligação da tubagem para unidade
exterior
Ligue as tubagens à válvula de retenção da linha de líquido
e à válvula de retenção da linha de gás na unidade
exterior, como mostrado.
RAS-5-8FSN
RAS-10-30FSN
MODELO A B C D E F 1 2
RAS-5FSN 138 242 232 306 155 155 15.88 9.53
RAS-8FSN(E) 137 241 238 306 155 156 19.05 9.53
RAS-10FSN(E)
137 227 247 306 151 156 22.2 9.53
RAS-16FSN 137 227 254 295 171 173 28.6 12.7
RAS-20FSN 137 233 247 287 141 150 28.6 15.88
RAS-24FSN
138 234 247 274 159 171 28.6 15.88
RAS-30FSN 138 234 247 274 159 171 31.75 19.05
NOTA:
1: Ø da Ligação da Tubagem de Gás Refrigerante.
2: Ø da Ligação da Tubagem de Líquido
Refrigerante.
RAS-8/10FXN(E)
RAS-16~30FXN
MODEL A B C D E F G H I
RAS-8FXN(E) 119 195 284 305 253 247 151 156 156
RAS-10FXN(E)
119 195 284 305 253 247 151 156 156
RAS-16FXN
115 183 292 385 253 246 139 146 150
RAS-20FXN 118 186 295 381 253 246 139 146 146
RAS-24FXN 110 172 281 379 253 247 159 171 178
RAS-30FXN
110 172 281 379 253 247 159 171 178
MODEL 1 2 3
RAS-8FXN(E)
19.05 15.88 9.53
RAS-10FXN(E) 22.2 19.05 9.53
RAS-16FXN
28.6 22.2 12.70
RAS-20FXN
28.6 22.2 15.88
RAS-24FXN 28.6 25.4 15.88
RAS-30FXN
31.75 28.6 19.05
NOTE:
1: Ø Soldadura da ligação do tubo de refrigerante
gasoso de diâm.
2: Ø Porca de expansão de ligação de tubagem alta
de refrigerante gás
3: Ø Porca cónica da ligação do tubo de líquido
refrigerante de diâm
As tubagens podem ser ligadas em 3 sentidos
Correcto
Incorrecto Correcto
Incorrecto
Correcto
Incorrecto
Pode entrar água da
chuva
Tape com um tampão
ou com fita adesiva
Tape com um tampão ou com fita
iv
Base inferior
Lado frontal
Lado inferior
Lado de trás
