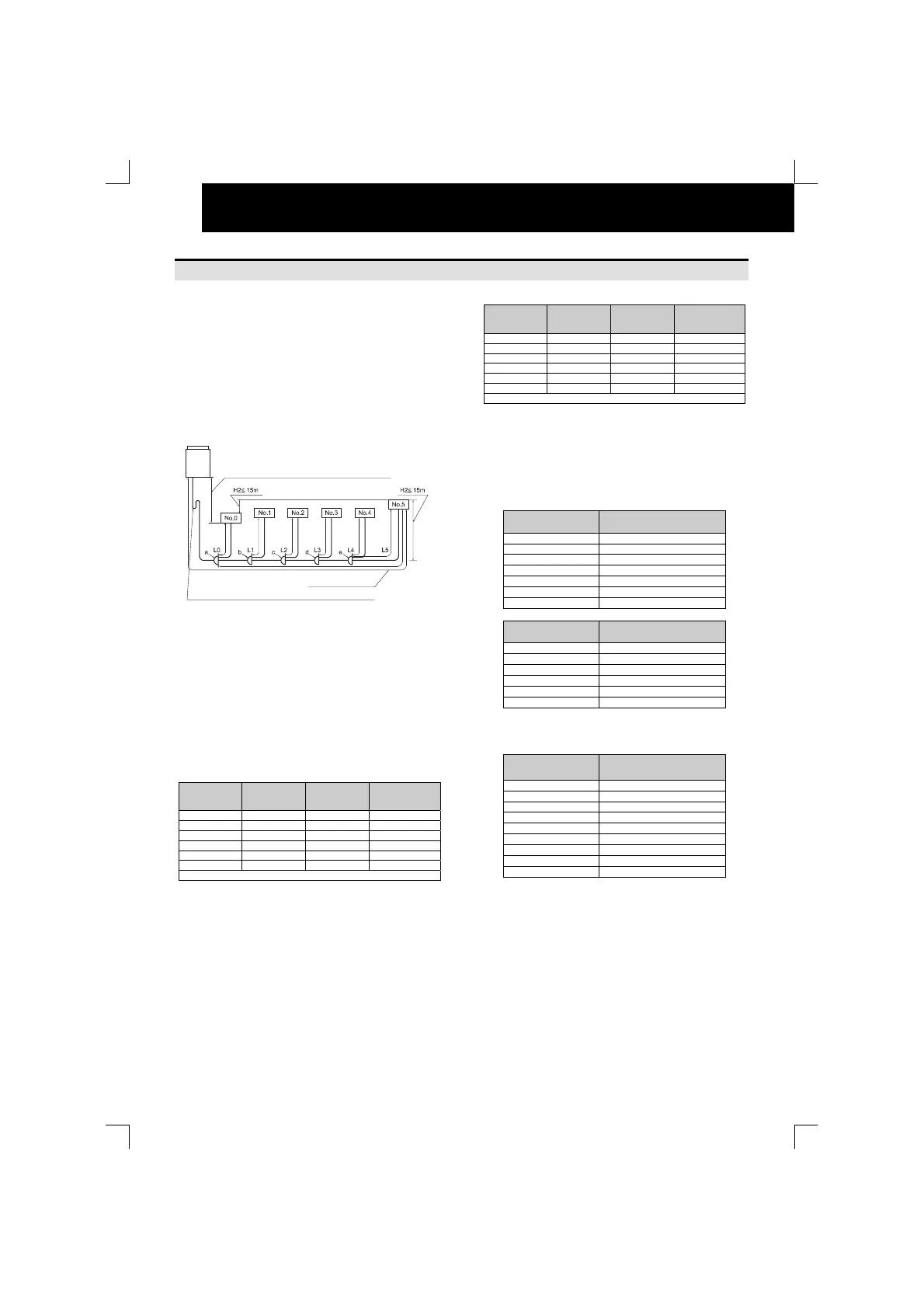

CARGA ADICIONAL DE REFRIGERANTE R410A
15. CARGA ADICIONAL DE REFRIGERANTE R410A
 Carga Adicional de Refrigerante R410A
Embora tenha sido carregado refrigerante nesta unidade, é
necessária uma carga adicional de refrigerante, de acordo
com o comprimento da tubagem e unidades interiores.
A. Determine a quantidade adicional de refrigerante de
acordo com o seguinte procedimento e carregue-a no
sistema.
B. Registe a quantidade adicional de refrigerante
carregada, de forma a facilitar os trabalhos de assistência
posteriores.
1. Método de Cálculo de Carga Adicional de Refrigerante
(W kg)
Calcule a quantidade de carga adicional de refrigerante
de acordo com o método apresentado de 1.1 a 1.3.
1.1. Cálculo de Carga Adicional de Refrigerante para
Tubagem de Líquido (W1 kg)
Calcule a quantidade de carga adicional de
refrigerante para tubagem de líquido como indicado
abaixo, veja exemplo para modelo
RAS-8FSN e preencha a tabela seguinte.
Exemplo
Diâmetro da
Tubagem
(mm)
Comprimento
Total da
Tubagem (m)
Carga
Adicional
(Kg/m)
Quantidade
Sub-Total (Kg)
22,2 0 0,390 0 x 0,390 = 0
19,05 0 0,280 0 x 0,280 = 0
15,88 0 0,190 0 x 0,195 = 0
12,7 0 0,120 0 x 0,120 = 0
9,53 51 0,07 51 x 0,07 = 3,57
6,35 5+3+5+3+5+3 0,03 24 x 0,03 = 0,72
Quantidade Total de Carga Adicional para Tubagem de Líquido (W1) = 4,29 kg
Este sistema (Preencha a tabela seguinte)
Diâmetro da
tubagem(mm)
Comprimento
Total da
tubagem (m)
Carga
Adicional
(Kg/m)
Quantidade
Sub-Total (Kg)
22,2 0,390
19,05 0,280
15,88 0,190
12,7 0,120
9,53 0,07
6,35 0,03
Quantidade Total de Carga Adicional para Tubagem de Líquido (W1) = kg
Ô ATENÇÃO:
NÃO é necessária carga de refrigerante para
unidades interiores.
1.2. W
0
é a carga de refrigerante da Unidade Exterior
antes do envio.
Unidade exterior
W0 Ref Unid. Exterior.
Carga (Kg)
RAS-5FSN(E) 5,4
RAS-8FSN(E) 8,5
RAS-10FSN 9,5
RAS-16FSN 13,0
RAS-20FSN 19,0
RAS-24FSN 23,0
RAS-30FSN 26,0
Unidade exterior
W0 Ref Unid. Exterior.
Carga (Kg)
RAS-8FXN(E) 8.5
RAS-10FXN(E) 9.5
RAS-16FXN 19.0
RAS-20FXN 19.0
RAS-24FXN 26.0
RAS-30FXN 26.0
Determine o número de unidades interiores que requerem
carga adicional de refrigerante
Cavalos de potência W2 Ad. Carga(Kg)
0,8 0
1,0 0
1,5 0
2,0 0
2,5 0
3,0 0
4,0 0
8,0 1,0
10,0 1,0
H1d50m (Posição da unidade exterior é mais alta)
H1d40m (Posição da unidade exterior é mais baixa)
Unidade exterior
Instale um sifão de óleo na linha de
gás, em cada X metros de elevação
Lt Reald100m
Lt Equivalented125m
