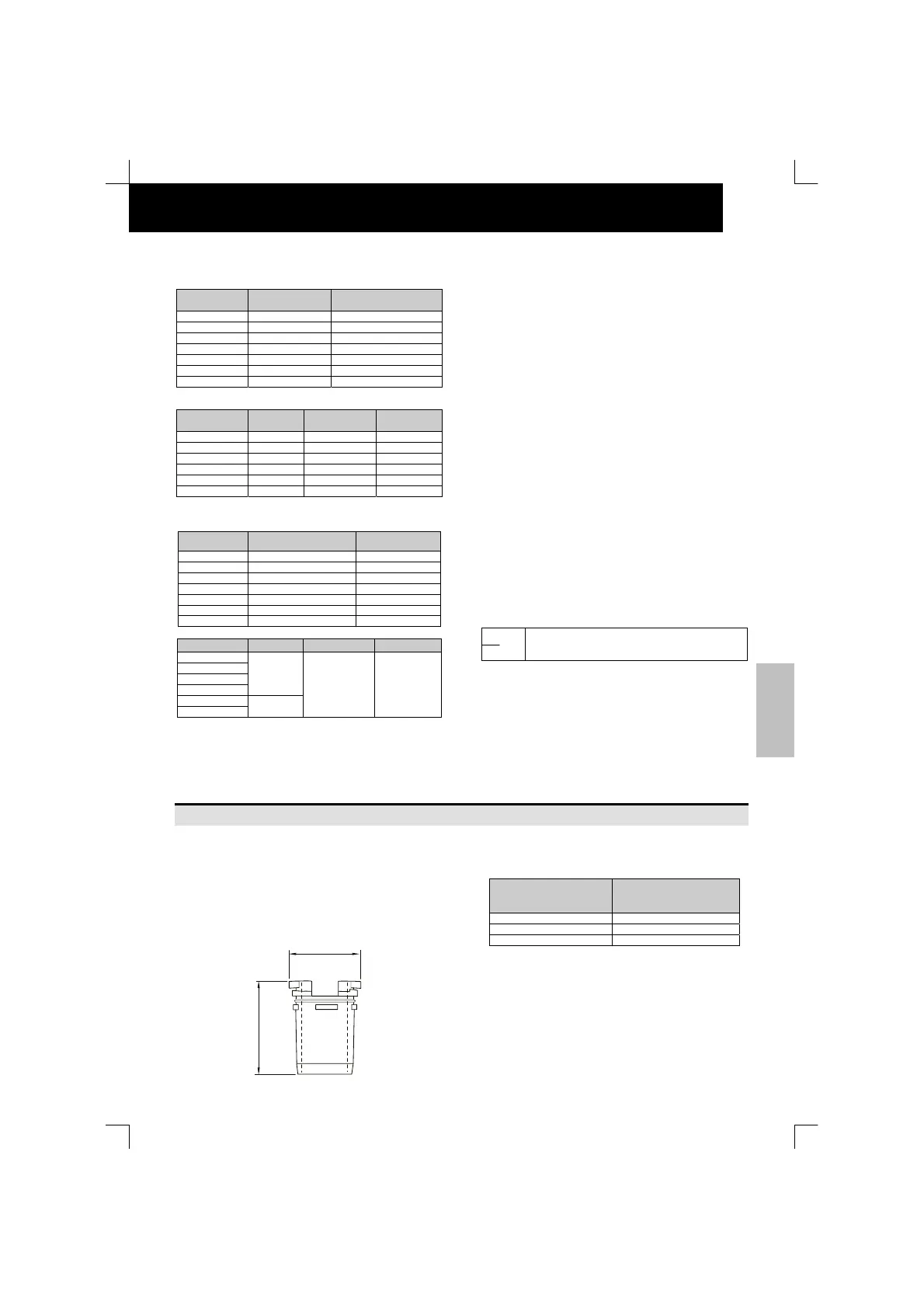

TUBAGEM DE ESCOAMENTO
19
PORTUGUÊS
Aperto
(N.m)
HP Líquido Gás
RAS-5FSN 16,5 29,4
RAS-8FSN(E) 16,5 44,1
RAS-10FSN(E) 16,5 49,0
RAS-16FSN 24,5 49,0
RAS-20FSN 30,0 58,8
RAS-24FSN 44,1 58,8
RAS-30FSN 44,1 58,8
(N.m)
HP Líquido Gás Baixa Gás Baixa
RAS-8FXN(E) 16.5 49.0 44.1
RAS-10FXN(E) 16.5 49.0 44.1
RAS-16FXN 24.5 58.8 49.0
RAS-20FXN 30.0 58.8 49.0
RAS-24FXN 44.1 58.8 49.0
RAS-30FXN 44.1 58.8 49.0
Tamanho da chave sextavada interior (mm)
Modelo Válvula de líquido Válvula de gás
RAS-5FSN(E) 4 8
RAS-8FSN(E) 4 10
RAS-10FSN 4 10
RAS-16FSN 4 10
RAS-20FSN 6 10
RAS-24FSN 10 10
RAS-30FSN 10 10
Model Líquido Gás Baixa Gás Baixa
RAS-8FXN(E)
RAS-10FXN(E)
RAS-16FXN
RAS-20FXN
4
RAS-24FXN
RAS-30FXN
10
10 10
(As chaves serão fornecidas em campo.)
CUIDADO:
Não force a válvula de fuso no fim da abertura (5,0
N.m. ou inferior). A construção traseira não é
fornecida.
Durante o funcionamento de teste, abra totalmente o
fuso. Se a válvula não estiver totalmente aberta, os
dispositivos serão danificados.
Precauções com Fugas de Refrigerante
Os projectistas/instaladores têm a responsabilidade de
cumprir as normas e os regulamentos locais em que se
especificam os requisitos de segurança contra as fugas de
refrigerante.
Concentração Máxima Permitida de Gás HCFC/HFC
O refrigerante R410A, carregado no sistema SET-FREE
FSN, é um gás não-combustível e não-tóxico. Contudo, se
ocorrer uma fuga e o gás se espalhar num espaço
fechado, pode causar sufocação.
A concentração máxima admissível de gás HCFC/HFC,
R410A no ar é de 0,44 kg/m³, de acordo com a NE378-1
Assim, em caso de fuga, é necessário tomar medidas
eficazes para reduzir a concentração de R410A no ar para
valores abaixo dos 0,44 kg/m³.
Cálculo da concentração de Refrigerante
1. Calcule a quantidade total de refrigerante R (kg)
carregada no sistema ligando todas as unidades
interiores dos espaços a serem ventilados.
2. Calcule o volume V (m³) de cada espaço.
3. Calcule a concentração de refrigerante C (kg/m³) do
espaço seguindo a seguinte equação:
R R: Concentração Total de Refrigerante Carregado (kg)
C
V: volume do espaço (m³)
V C: Concentração de Refrigerante 0,44 kg/m³ para R410A
Contramedidas para Eventuais Fugas de Refrigerante,
de Acordo com o Padrão da KHK
1. Instale uma abertura que não possa ser fechada e que
permita a circulação de ar fresco no espaço.
2. Instale uma abertura sem porta com uma área de
0,15%, ou mais, da área do chão.
3. Preste especial atenção aos locais, tais como caves,
etc., onde o refrigerante se pode acumular, uma vez
que o refrigerante é mais pesado que o ar.
14. TUBAGEM DE ESCOAMENTO
Kit de Escoamento de Unidade Exterior
(DBS-26) (Acessório Opcional)
Se for necessário recolher a água de escoamento do
permutador de calor da unidade exterior, use o Drain-Kit
(kit de escoamento). Contudo, não se recomenda a
utilização do Drain-Kit numa área onde possam ocorrer
precipitação em forma de neve. Se for necessário recolher
totalmente a água de escoamento, instale um tabuleiro de
escoamento (não fornecido) por baixo da unidade exterior.
Modelo
Kit de escoamento
Quantidade (unidades)
RAS-5FSN 3
RAS-8/10/16FSN(E) 4
RAS-16FXN/20/24/30 8
Ø32
43
