24
LIGAÇÕES ELÉCTRICAS
16.4. LIGAÇÕES ELÉCTRICAS ENTRE A UNIDADE INTERIOR E A UNIDADE EXTERIOR
Certifique-se que o terminal das ligações eléctricas da
fonte de alimentação (terminais “L1” até “L1” e “N” até
“N” de cada placa de terminais: 380-415 V CA), e
cabos intermédios (linha de comando: terminais “1”
para “1” e “2” para “2” de cada placa de terminais: 5 V
CC) entre a unidade interior e a unidade exterior estão
bem ligados. No caso contrário, será danificado algum
componente.
Siga as normas e os regulamentos locais ao executar
as ligações eléctricas.
Ligue a cablagem de alimentação às unidades do
mesmo ciclo de refrigeração (a tubagem refrigerante e
a cablagem de controlo devem ser ligadas às mesmas
unidades interiores). Se a tubagem refrigerante e a
cablagem de controlo forem ligadas às unidades
pertencentes a um ciclo de refrigeração diferente, pode
ocorrer um funcionamento anómalo.
Use cabo de dois condutores, torcido para a cablagem
de alimentação entre a unidade exterior e a unidade
interior, e também para cablagem de alimentação entre
unidades interiores (ligação H-Link)
Também pode ser usado cabo blindado de dois condutores.
A blindagem deve ser ligada à terra apenas numa das
extremidades do cabo.
Não utilize cabo com mais de 3 condutores para a
cablagem de comando (H-Link). As secções dos
condutores devem ser seleccionadas de acordo com as
normas nacionais.
Ligue a linha de comando das unidades do mesmo ciclo de
refrigeração (a linha de refrigerante será ligada às
unidades interiores com a tubagem refrigerante ligada à
mesma unidade exterior). As ligações comuns de tubagem
de refrigerante e de linha alimentação devem pertencer a
unidades do mesmo ciclo; no caso contrário ocorrerá um
funcionamento anómalo.
Quando várias unidades exteriores forem ligadas a uma
linha comum da fonte da alimentação, faça um furo
próximo do furo de ligação da cablagem da fonte de
alimentação.
Se não for usado um tubo de condução para a cablagem de
campo, cole anilhas de borracha ao painel.
- Toda a cablagem e equipamento de campo devem estar em
conformidade com as normas locais e internacionais.

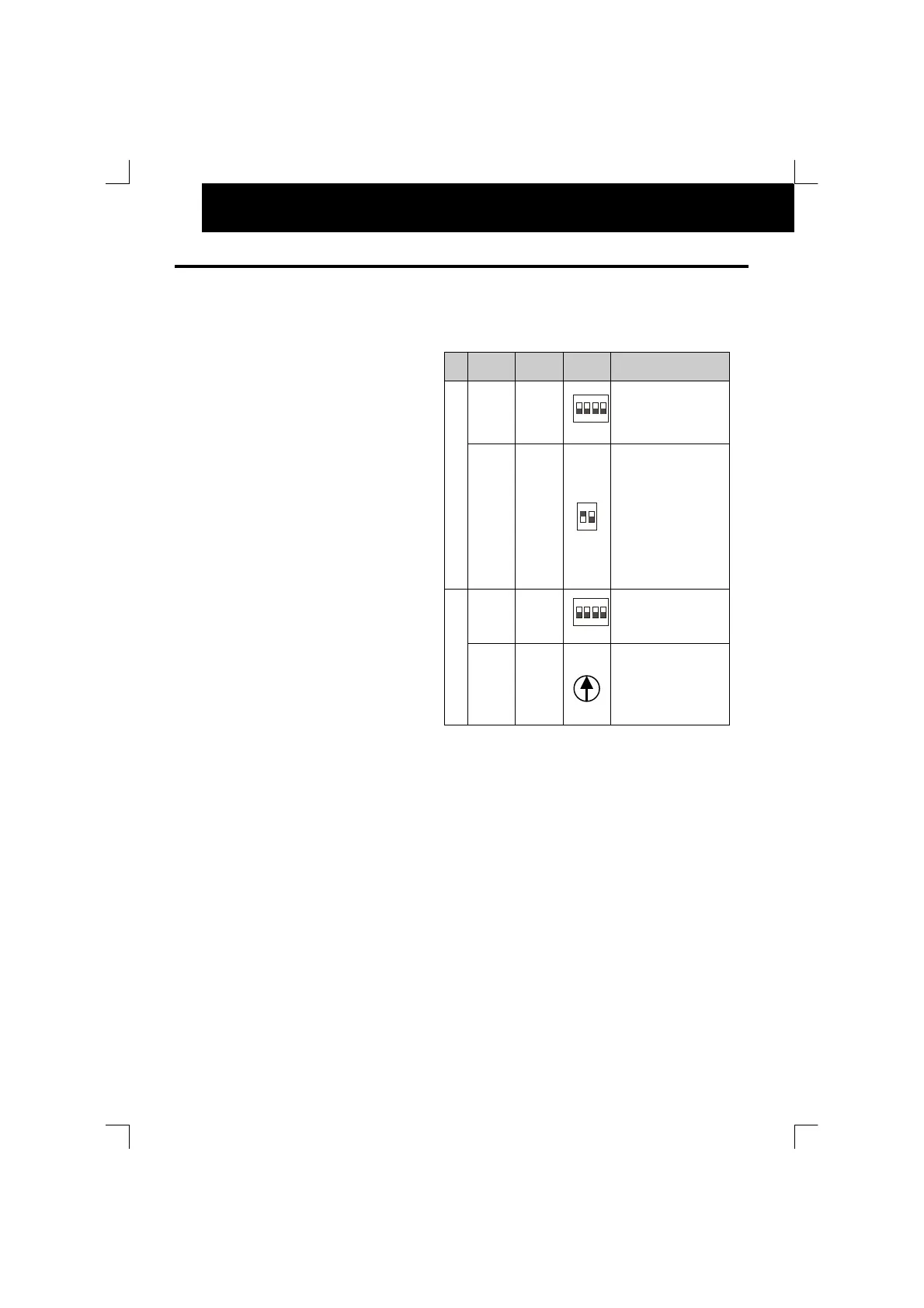

Uni-
da-
de
Nome do
micro-
interruptor
Marca
Ajuste à
saída da
fábrica
Função
Ciclo de
Refrigeração
Micro-
interruptor
n.º 1
ON
1 2 3 4
Para ajustar o endereço do
ciclo de refrigeração da
unidade exterior. Ajuste o
DSW1 de modo que não se
sobreponha ao ajuste de outras
unidades exteriores no mesmo
sistema H-LINK
Unidade exterior
Resistência
do terminal
final
DSW10-1P
ON
1 2
Para a impedância
correspondente do circuito de
transmissão. Ajuste o DSW10 de
acordo com o número de
unidades exteriores no sistema
H-LINK. Ajuste da Resistência do
Terminal Final.
Antes do envio, o pino No. 1 do
DSW10 é ajustado no lado “ON”.
Caso a quantidade de unidades
exteriores no mesmo H-link seja
de 2 ou mais, ajuste o pino No. 1
do DSW10 no lado “OFF” da 2ª
unidade. Se for usada apenas
uma unidade exterior, não é
necessário qualquer ajuste.
Ciclo de
Refrigeração
Micro-
interruptor
n.º 5
ON
1 2 3 4
Para ajustar o endereço do ciclo
de refrigeração da unidade
interior. Ajuste o DSW5
correspondente ao endereço da
unidade exterior no mesmo ciclo
de refrigeração.
Unidade Interior
Endereço
de unidade
interior
RSW
0
Para ajustar o endereço da
unidade interior. Ajuste o RSW
de modo a que não se
sobreponha ao ajuste de outras
unidades interiores no mesmo
sistema ciclo de refrigeração.
(Se não for ajustado, é
executada a função automática
de endereço.)
Ô
ATENÇÃO:
- Preste atenção à ligação da linha de comando. Uma
ligação incorrecta pode danificar a PCB.
- Se o número de unidades interiores for maior que 16
(excluindo 16), conte uma unidade exterior como duas
unidades.
- Relativamente ao N.º da unidade interior. De 17 a 32,
ajuste o número do ciclo de refrigeração adicionando 1
(um) ao número do ciclo de refrigeração da unidade
exterior.
