Hitachi RAS-8FSN(E)/FXN(E) - Page 189

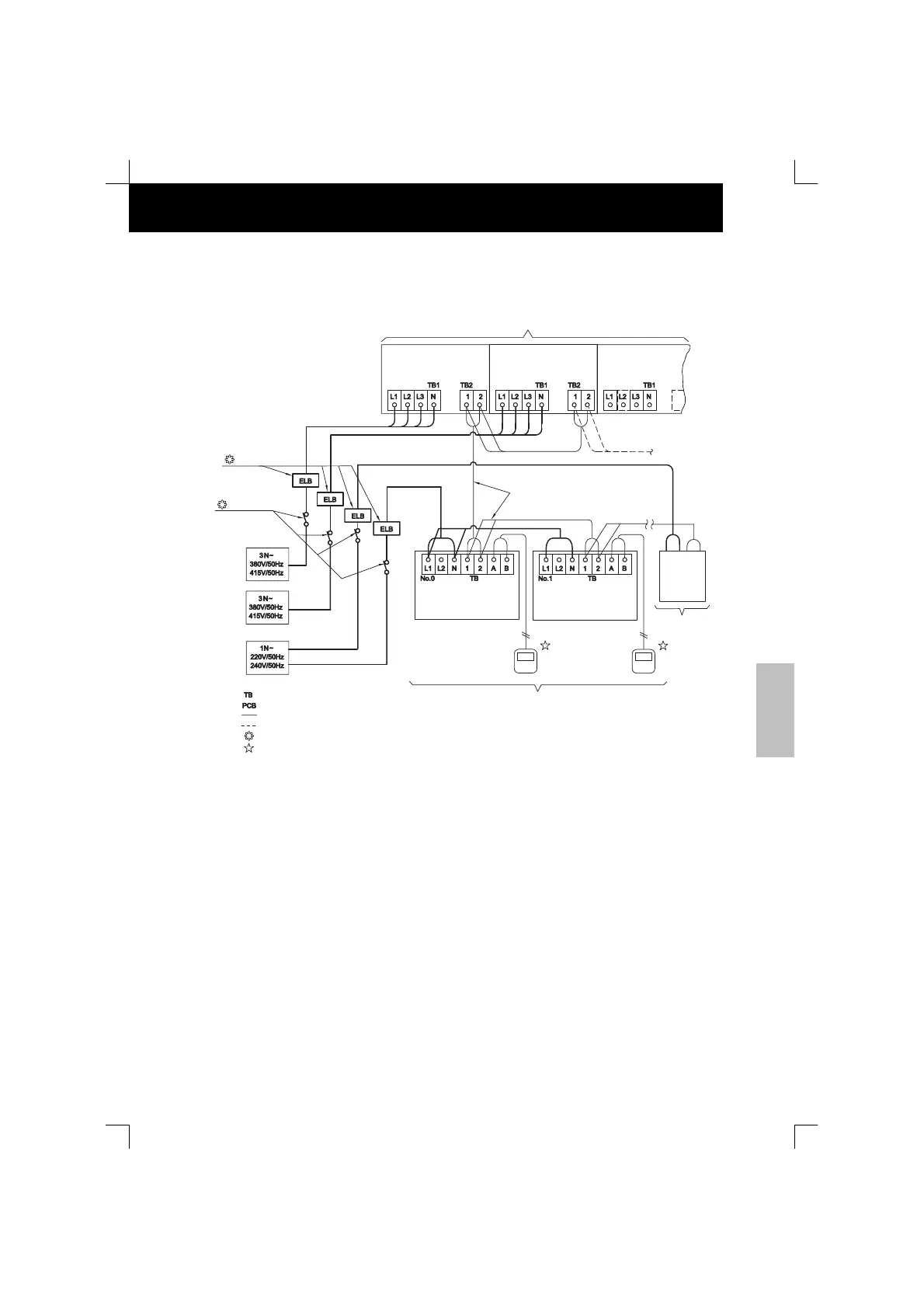

LIGAÇÕES ELÉCTRICAS
25
PORTUGUÊS
Sistema de Combinação N.º 0 FSN Interior
 FSN(E)
Modelos: RAS-5FSN
RAS-8FSN
RAS-10FSN(E)
RAS-16FSN(E)
RAS-20FSN
RAS-24FSN
RAS-30FSN
Sistema n.o 0
Unidade exterior
Sistema n.o 1
Unidade exterior
Sistema n.o 2
Unidade exterior
Linha de comando
(Cabo blindado de dois condutores torcido
ou cabo torcido)
5 V CC (transmissão não polar,
sistema H-LINK)
Unidade interior
Unidade interior
Controlo remoto
Comutador
: Placa de terminais
: Placa de circuito Impresso
: Ligações de campo
: Ligações de campo
: Fornecidos em campo
: Acessório opcional
Interruptor
principal
Disjuntor de fuga
de terra
Sistema de unidades interiores n.o 0
Máx. 20 Unidades por Ciclo de Refrigeração 16~20HP
Máx. 27 Unidades por ciclo de Refrigeração 24HP
Máx. 32 Unidades por Ciclo de Refrigeração 30HP
Sistema de
unidades
interiores n.o 1
Controlo remoto
Comutador
