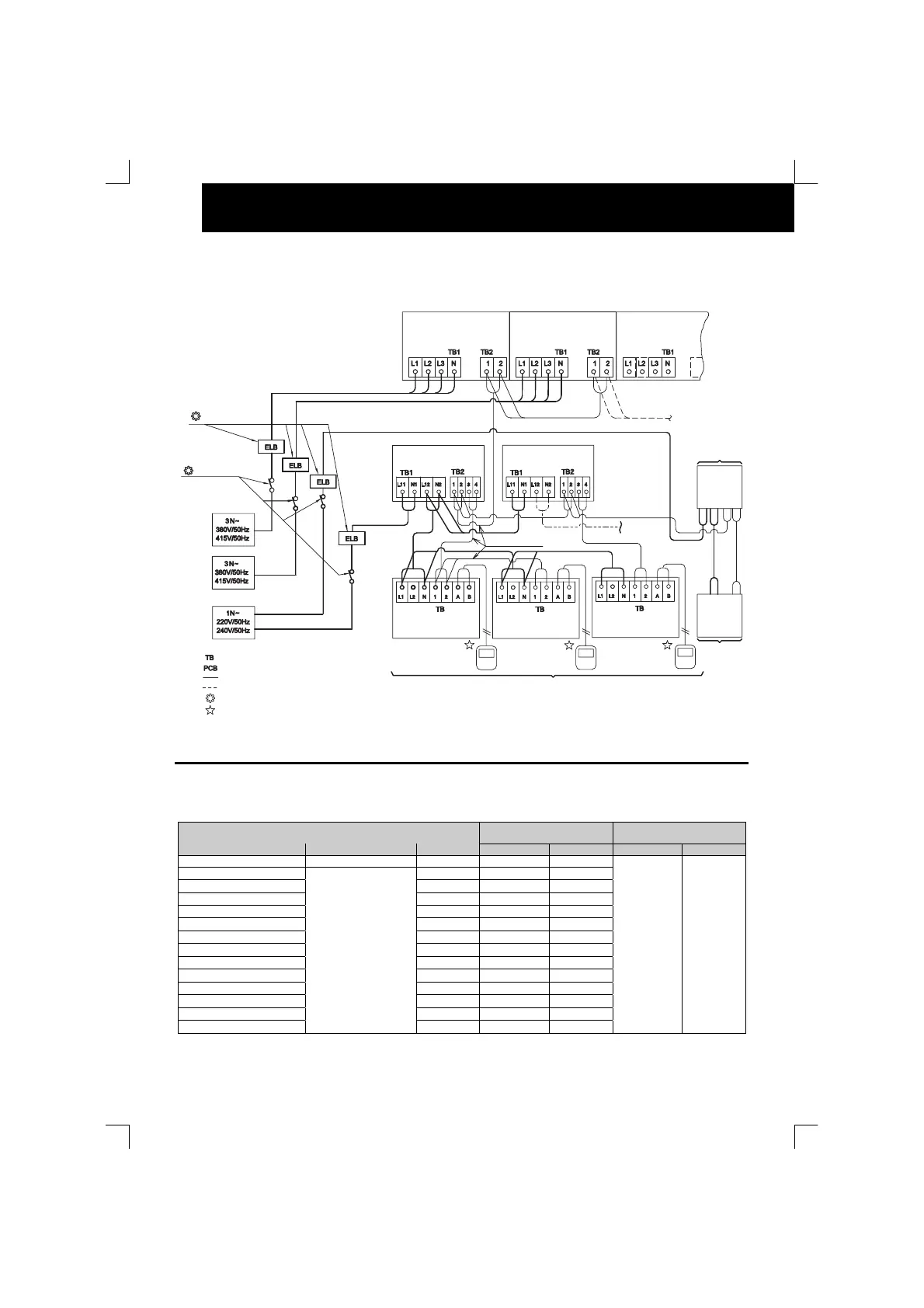

LIGAÇÕES ELÉCTRICAS
FXN(E)
No.0
No.1
No.2
(*) Cabo blindado de dois condutores torcido ou cabo torcido) 5 V CC (transmissão não polar,sistema H-LINK)
16.5. DIMENSÕES DOS CABOS
Ligações eléctricas
Dimensões mínimas dos cabos para a fonte de alimentação
Dimensão do cabo da fonte
de alimentação
Dimensão do Cabo de
Transmissão
Modelo Fonte de Alimentação
Corrente
Máx.
EN60 335-1 MLFC EN60 335-1 MLFC
Todas as unidades interiores
220-240V/1I/50Hz
5 A 0,75 mm² 0,5 mm²
RAS-5FSN 8 A 2,5 mm² 0,75 mm²
RAS-8FSN(E) 14 A 2,5 mm² 0,75 mm²
RAS-10FSN(E) 18 A 2,5 mm² 1,25 mm²
RAS-16FSN 33 A 6 mm² 3,5 mm²
RAS-20FSN 37 A - 3,5 mm²
RAS-24FSN 50 A - 5,5 mm²
RAS-30FSN 66 A - 8 mm²
RAS-8FXN(E) 14 A 2.5 mm² 0.75 mm²
RAS-10FXN(E) 18 A 2.5 mm² 1.25 mm²
RAS-16FXN 33 A 6 mm² 3.5 mm²
RAS-20FXN 37 A - 3.5 mm²
RAS-24FXN 50 A - 5.5 mm²
RAS-30FXN
380-415V/3I/50Hz
66 A - 8 mm²
0,75 mm² 0,5 mm²
Modelos:
RAS-8FXN(E)
RAS-10FXN(E)
RAS-16FXN
RAS-20FXN
RAS-24FXN
RAS-30FXN
Sistema n.o 0
Unidade exterior
Sistema n.o 1
Unidade exterior
Sistema n.o 2
Unidade exterior
Linha de comando
Unidade interior
Unidade interior
Controlo remoto
Comutador
: Placa de terminais
: Placa de circuito Impresso
: Ligações de campo
: Ligações de campo
: Fornecidos em campo
: Acessório opcional
Interruptor
principal
Disjuntor de fuga
de terra
Sistema de unidades interiores n.o 0
Máx. 20 Unidades por Ciclo de Refrigeração 16~20HP
Máx. 27 Unidades por ciclo de Refrigeração 24HP
Máx. 32 Unidades por Ciclo de Refrigeração 30HP
Sistema de
unidades
interiores n.o 1
Controlo remoto
Comutador
