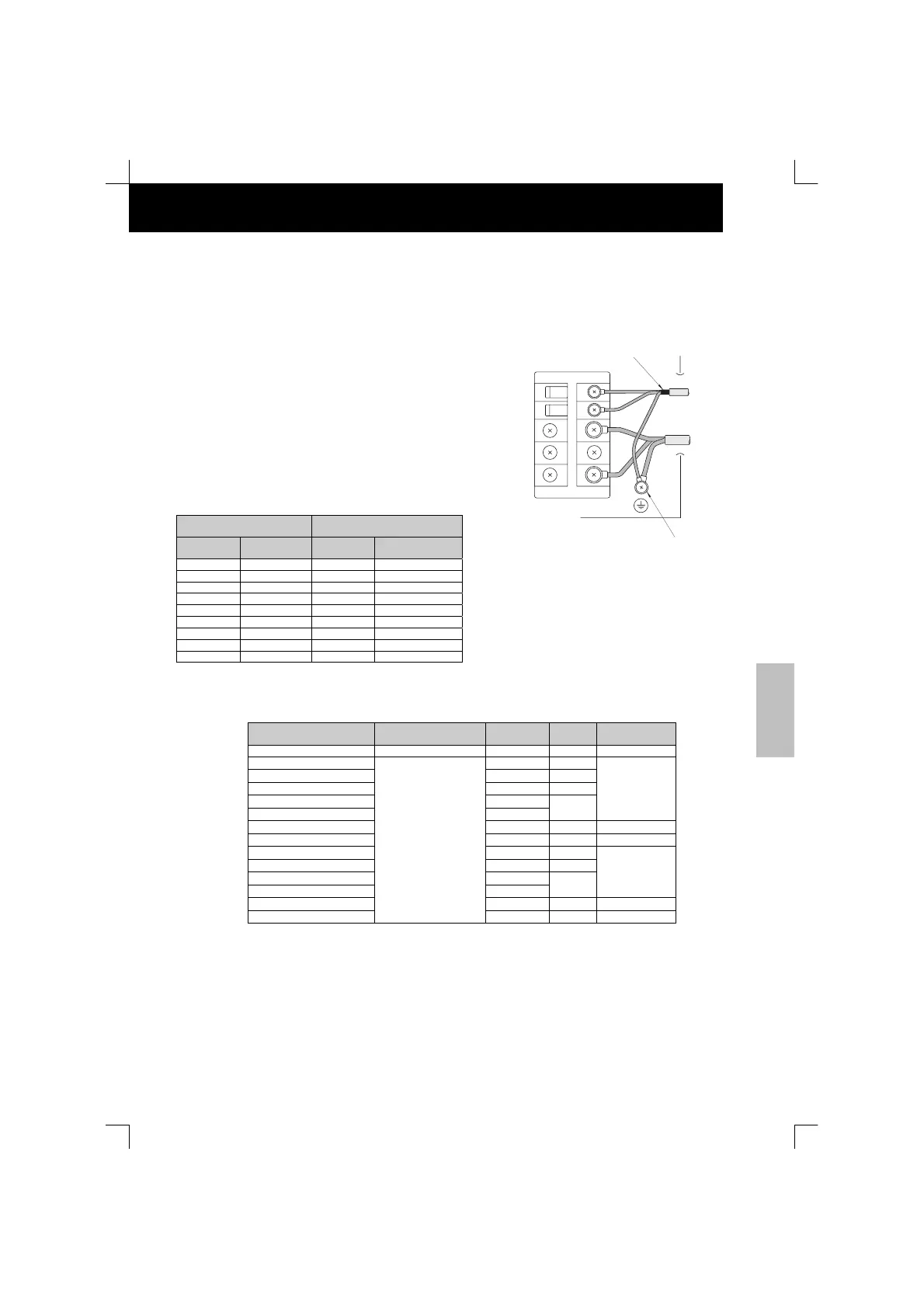

LIGAÇÕES ELÉCTRICAS
27
PORTUGUÊS
NOTAS:
1. Siga as normas e os regulamentos locais ao
seleccionar os cabos eléctricos adequados.
2. As dimensões dos cabos acima marcados com n
são seleccionadas para a corrente máxima da
unidade, de acordo com a Norma Europeia, EN60
335-1. Use cabos que não sejam mais leves do
que o cabo normal de flexível revestido de
policloropreno (código: H05RN-F).
3. As dimensões dos cabos acima marcados com o
são seleccionadas para a corrente máxima da
unidade de acordo com o cabo, MLFC (cabo
Polyflex, retardador de chama) fabricado por
HITACHI Cable Ltd. Japão.
4. Use um cabo blindado no circuito transmissor e
ligue-o à terra.
5. Se os cabos de alimentação estiverem ligados em
série, some as correntes máximas de cada unidade
e seleccione os cabos usando a tabela abaixo.
6. A dimensão do cabo de terra deve estar conforme
as normas locais: IEC 245, Nº. 571.
Selecção de acordo com EN60
335-1
Selecção de acordo com MLFC
(para temperatura do cabo de 60 oC)
Corrente i
(A)
Dimensão do
cabo (mm²)
Corrente i
(A)
Dimensão do
cabo (mm²)
I d 6
0,75
I d 15
0,5
6 < i d 10
1
15  i d 18
0,75
10 < i d 16
1,5
18  i d 24
1,25
16 < i d 25
2,5
24  i d 34
2
25 < i d 32
4
34  i d 47
3,5
32 < i d 40
6
47  i d 62
5,5
40 < i d 63
10
62  i d 78
8
63 < i

78  i d 112
14
112  i d 147
22
 Se a corrente exceder 63 A, não ligue os cabos em série
 CUIDADO:
Use cabos blindados para os cabos de transmissão
entre as unidades interiores e exterior, e ligue a
blindagem ao parafuso de terra na caixa eléctrica da
unidade interior, como mostrado abaixo.
 Dimensões minimas dos abos para a fonte de alimentação
Modelo Fonte de Alimentação
Corrente
Máx.
CB
(A)
ELB
no. poles/A/mA
All Indoor Units
220-240V/1I/50Hz
5 A
6
2/40/30
RAS-5FSN 8 A
10
RAS-8FSN(E) 14 A 15
RAS-10FSN(E) 18 A
20
RAS-16FSN 33 A
RAS-20FSN 37 A
40
4/40/30
RAS-24FSN 50 A
60
4/63/30
RAS-30FSN 66 A
75
4/100/30
RAS-8FXN(E) 14 A
15
RAS-10FXN(E) 18 A
20
RAS-16FXN 33 A
RAS-20FXN 37 A
40
4/40/30
RAS-24FXN 50 A
60 4/63/30
RAS-30FXN
380-415V/3I/50Hz
66 A
75 4/100/30
ELB: disjuntor de terra; CB: disjuntor
Cabos de
transmissão
Cabos da fonte de
alimentação
Peça de
blindagem
Parafuso
de terra
