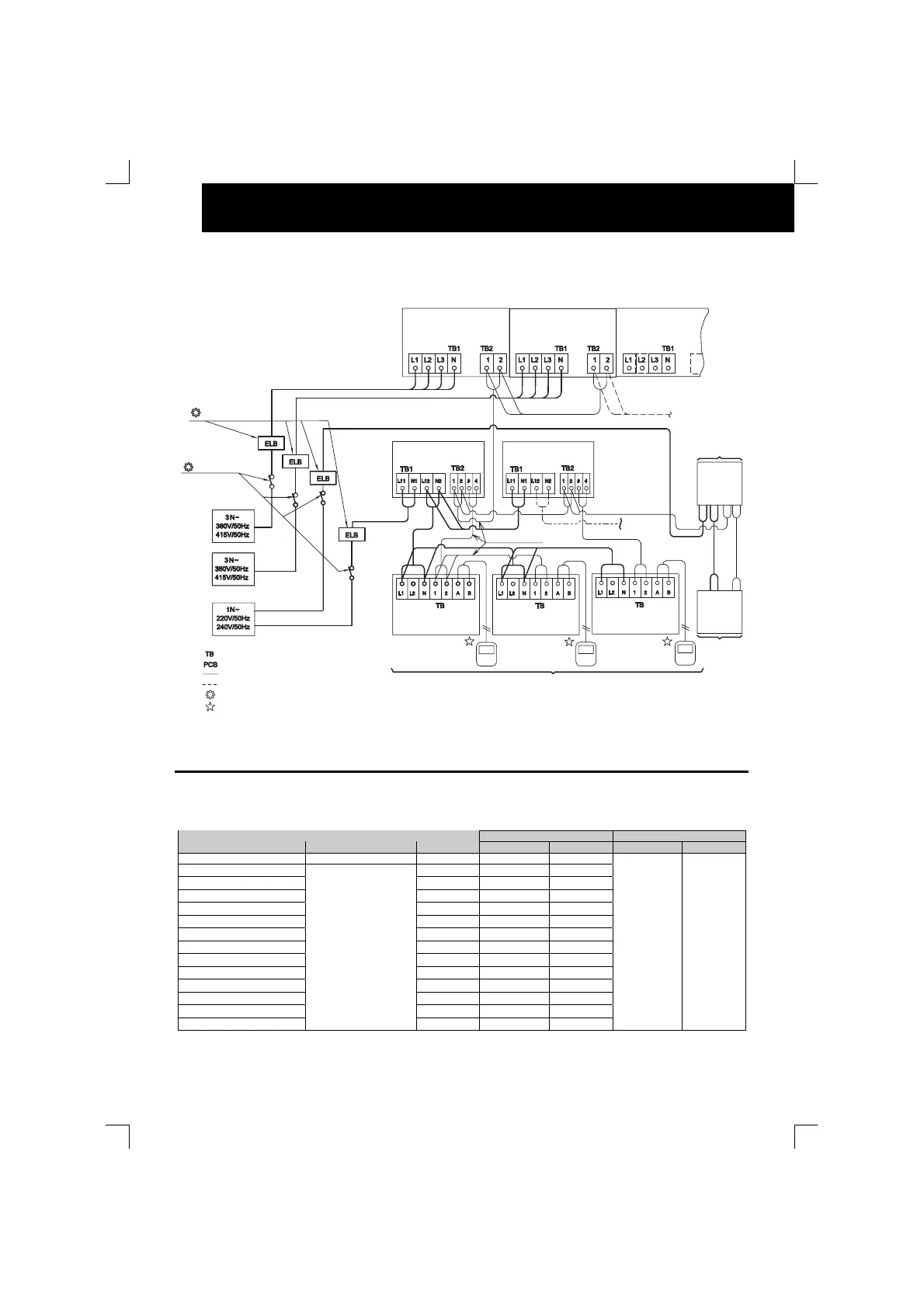

ELEKTRISK LEDNINGSFØRING
 FXN(E)
No.0
No.1
No.2
(*) (Parsnoet skærmet kabel eller snoet kabel) DC5V (ikke-polær transmission,H-LINK System)
16.5. KABELDIMENSIONER

Elektrisk ledningsføring
Mindstedimensioner for strømforsyningskabel på stedet
Strømforsyningskabeldimensioner
Transmissionskabeldimensioner
Model Strømforsyning
Maks. spænding
EN60 335-1  MLFC  EN60 335-1  MLFC 
Alle indendørsenheder 220-240V/1*/50 Hz 5 A 0,75 mm² 0,5 mm²
RAS-5FSN 8 A 2,5 mm² 0,75 mm²
RAS-8FSN 14 A 2,5 mm² 0,75 mm²
RAS-10FSN 18 A 2,5 mm² 1,25 mm²
RAS-16FSN 33 A 6 mm² 3,5 mm²
RAS-20FSN 37 A - 3,5 mm²
RAS-24FSN 50 A - 5,5 mm²
RAS-30FSN 66 A - 8 mm²
RAS-8FXNE 14 A 2.5 mm² 0.75 mm²
RAS-10FXNE 18 A 2.5 mm² 1.25 mm²
RAS-16FXN 33 A 6 mm² 3.5 mm²
RAS-20FXN 37 A - 3.5 mm²
RAS-24FXN 50 A - 5.5 mm²
RAS-30FXN
380-415V/3I/50 Hz
66 A - 8 mm²
0,75 mm² 0,5 mm²
Modeller:
RAS-8FXN(E)
RAS-10FXN(E)
RAS-16FXN
RAS-20FXN
RAS-24FXN
RAS-30FXN
System nr. 0
Udendørsenhed
System nr. 1
Udendørsenhed
System nr. 2
Udendørsenhed
Driftsledning
Indendørsenhed
Indendørsenhed
Fjernbetjening
afbryder
: Klemmebræt
: Printkort
: Ledningsføring på stedet
: Ledningsføring på stedet
: Leveret på stedet
: Valgfrit tilbehør
Hovedafbryder
Earth Leakage
Breaker
(Fejlstrømsaf-
bryder)
System nr. 0 Indendørsenheder
Maks. 20 enheder pr kølekredsløb 16~20 HK
Maks. 27 enheder pr kølekredsløb 24 HK
Maks. 32 enheder pr kølekredsløb 30 HK
System nr. 1
Indendørsenheder
Fjernbetjening
afbryder
