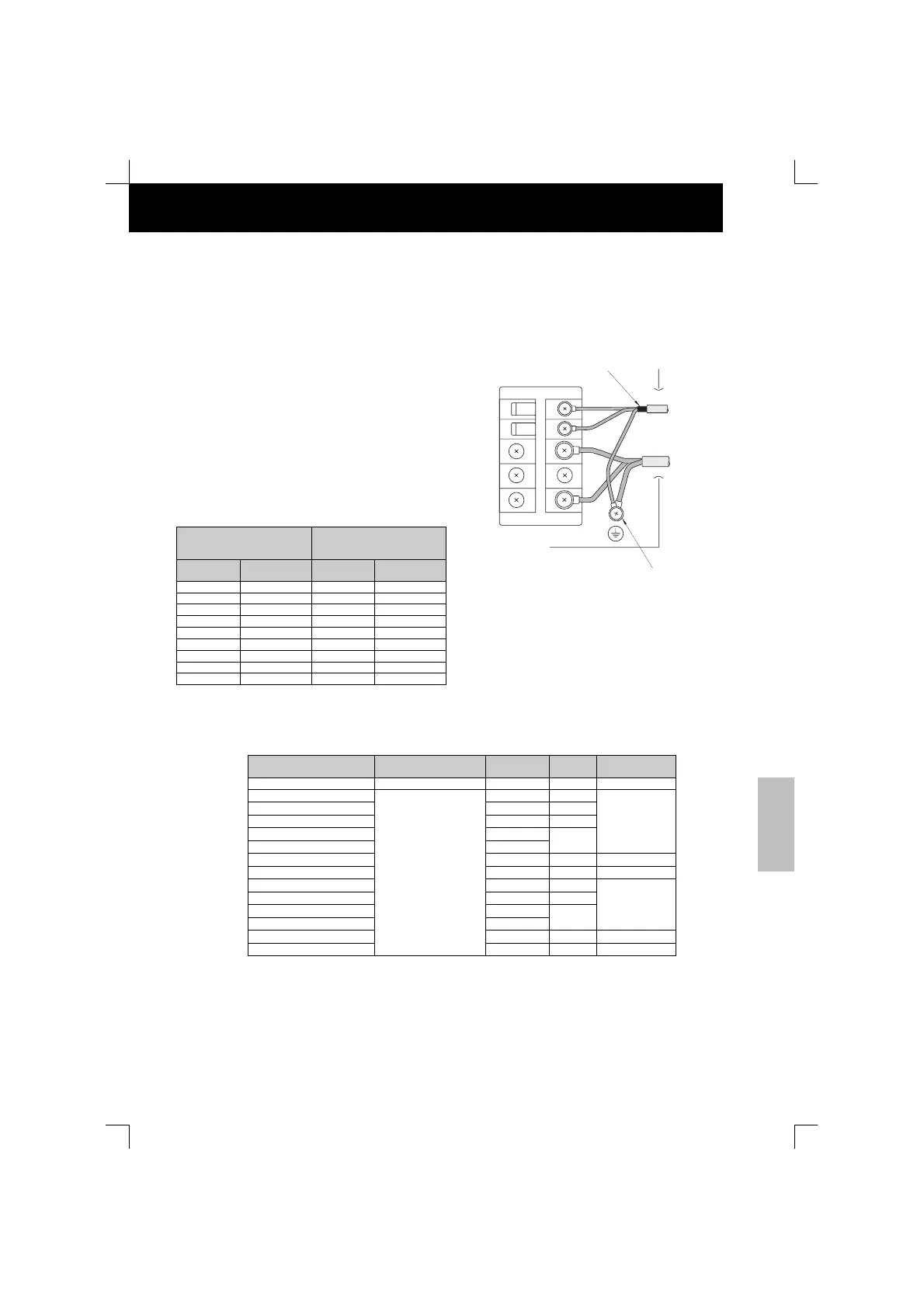

ELEKTRISK LEDNINGSFØRING
27
DANSK
BEMÆRKNINGER:
1. Følg de lokale bestemmelser og retningslinjer, når
du vælger eksterne ledninger.
2. Kabeldimensionerne herover markeret med
n er
valgt under hensyntagen til enhedernes maksimale
strømstyrke i følge EU-standarden EN60 335-1.
Brug ikke kabler der er lettere end det normale,
skærmede, fleksible polychloropren kabel
(kodebetegnelse H05RN-F).
3. Kabeldimensionerne herover markeret med
o er
valgt under hensyntagen til enhedernes maksimale
strømstyrke ved brug af kablet MLFC
(brandhæmmende Polyflex-kabel) produceret af
HITACHI Cable Ltd. Japan.
4. Brug et skærmet kabel til transmissionskredsløb
og forbind det til jord.
5. I tilfælde af at strømforsyningskablerne tilsluttes
serielt, skal man udregne den samlede maksimale
strømstyrke for samtlige enheder, og herefter
vælge kabeldimension i skemaet herunder.
6. Jordkablet opfylder den lokale standard: IEC 245,
Nr. 571.
Valg i overensstemmelse
med EN60
335-1
Valg i overensstemmelse
med MLFC (ved en
kabeltemp. på 60ºC)
Strømstyrke i (A)
Kabeltykkelse
(mm
2
)
Strømstyrke i (A)
Kabeltykkelse
(mm
2
)
I d 6
0,75
I d 15
0,5
6 < i d 10
1
15  i d 18
0,75
10 < i d 16
1,5
18  i d 24
1,25
16 < i d 25
2,5
24  i d 34
2
25 < i d 32
4
34  i d 47
3,5
32 < i d 40
6
47  i d 62
5,5
40 < i d 63
10
62  i d 78
8
63 < i

78  i d 112
14
112  i d 147
22
 Hvis strømstyrken oversti ger 63 A, må kablerne ikke
serieforbindes.
 FORSIGTIG:
Brug skærmede ledninger som
transmissionsledninger mellem indendørs- og
udendørsenheden, og forbind den skærmede del til
jordskruen i elboksen i indendørsenheden som vist
nedenfor.
 Elektriske data og anbefalet ledningsføring, sikringsstørrelse:
Model
Strømforsyning
Maks. spænding
CB
(A)
ELB
no. poles/A/mA
Alle indendørsenheder
220-240V/1I/50Hz
5 A
6
2/40/30
RAS-5FSN
8 A
10
RAS-8FSN
14 A 15
RAS-10FSN
18 A
20
RAS-16FSN
33 A
RAS-20FSN
37 A
40
4/40/30
RAS-24FSN
50 A
60
4/63/30
RAS-30FSN
66 A
75
4/100/30
RAS-8FXNE
14 A
15
RAS-10FXNE
18 A
20
RAS-16FXN
33 A
RAS-20FXN
37 A
40
4/40/30
RAS-24FXN
50 A
60 4/63/30
RAS-30FXN
380-415V/3I/50Hz
66 A
75 4/100/30
ELB: Fejlstrømsafbryder; CB: Sikring
Transmissions-
ledninger
Netledninger
A
fskærmning
Jordskrue
