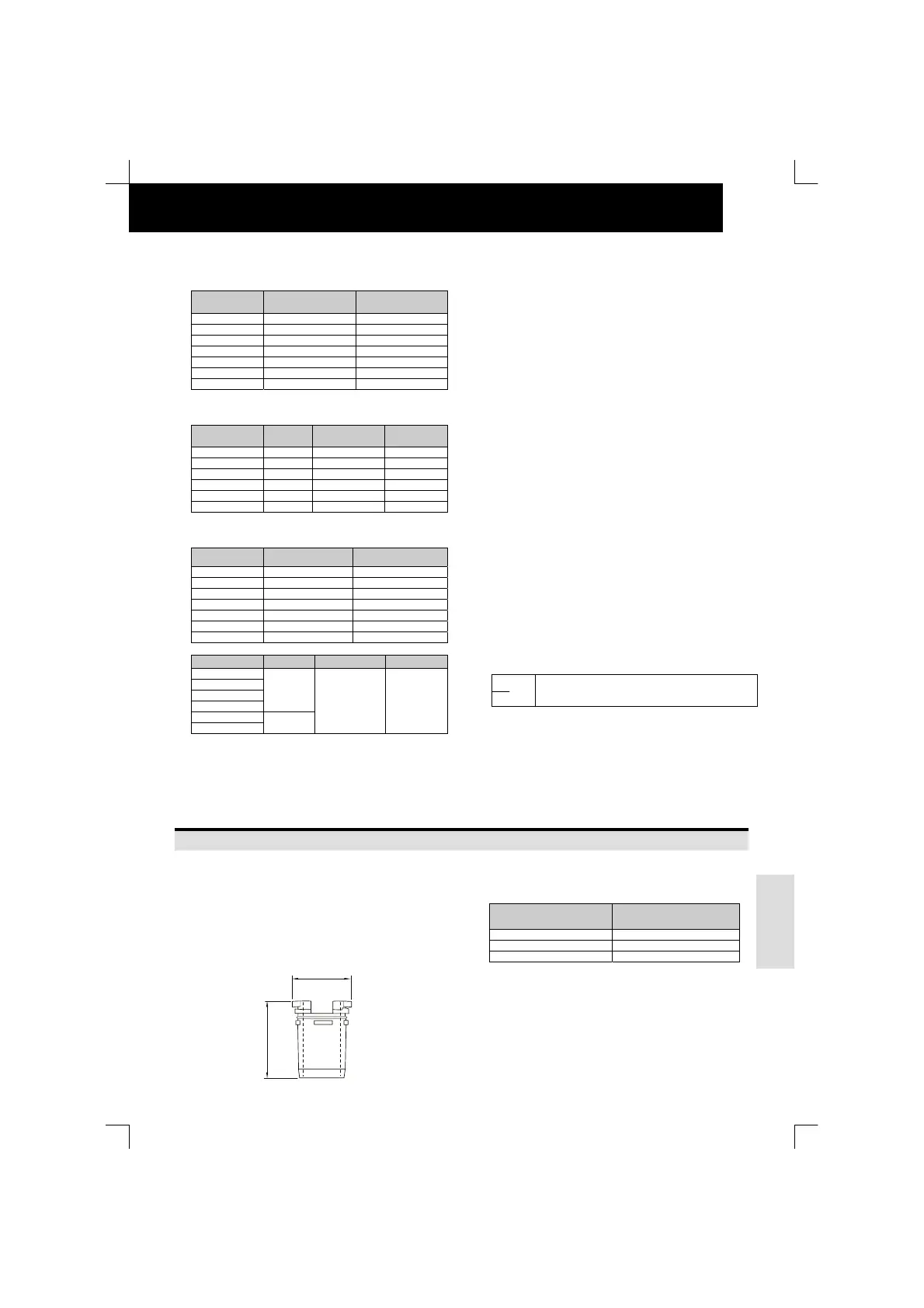

BUIZEN EN DRUK KOELMIDDEL
19
NEDERLANDS
Vastdraaien
FSN(E)
(N.m)
HP Vloeistof Gas
RAS-5FSN 16.5 29.4
RAS-8FSN(E) 16.5 44.1
RAS-10FSN(E) 16.5 49.0
RAS-16FSN 24.5 49.0
RAS-20FSN 30.0 58.8
RAS-24FSN 44.1 58.8
RAS-30FSN 44.1 58.8
FXN(E)
(N.m)
HP
Vloeistof Gas Laag Gas Hoog
RAS-8FXN(E) 16.5 49.0 44.1
RAS-10FXN(E) 16.5 49.0 44.1
RAS-16FXN 24.5 58.8 49.0
RAS-20FXN 30.0 58.8 49.0
RAS-24FXN 44.1 58.8 49.0
RAS-30FXN 44.1 58.8 49.0
Maat van zeskantsleutel (mm)
Model Vloeistof-ventiel Gasventiel
RAS-5FSN(E) 4 8
RAS-8FSN(E) 4 10
RAS-10FSN 4 10
RAS-16FSN 4 10
RAS-20FSN 6 10
RAS-24FSN 10 10
RAS-30FSN 10 10
Model
Vloeistof Gas Laag
Gas Hoog
RAS-8FXN(E)
RAS-10FXN(E)
RAS-16FXN
RAS-20FXN
4
RAS-24FXN
RAS-30FXN
10
10 10
(Gebruik sleutels van 5 en 10 mm die in de handel verkrijgbaar zijn).
LET OP:
Oefen geen kracht uit op het asventiel aan het eind
van de opening (5.0 N.m. of minder). De constructie
voor de achterbevestiging wordt niet meegeleverd.
Draai bij het proefdraaien de as volledig uit. Als u de
as niet volledig uitdraait, worden de apparaten
beschadigd.
Voorzichtig met koelmiddellekkage
Installeurs zijn verantwoordelijk voor het volgen van
plaatselijke bepalingen en regels met betrekking tot
veiligheidsvoorschriften aangaande koelmiddellekkage.
Maximale toelaatbare concentratie HCFC/HFC Gas
Het koelmiddel R410A, waarmee het SET-FREE FSN
systeem mee gevuld is, is een onbrandbaar en niet-giftig
gas. Wanneer er lekkage optreedt en het gas zich
verspreidt in een vertrek, bestaat echter mogelijk
verstikkingsgevaar.
De maximaal toelaatbare concentratie HCFC/HFC-gas,
R407C, in de atmosfeer bedraagt 0,44 kg/m³, conform de
EN378-1 norm.
In geval van lekkage moeten dan ook effectieve
maatregelen worden getroffen om de R410A -concentratie
in de atmosfeer terug te brengen naar een waarde
beneden 0,44 kg/m³..
Koelmiddelconcentratie berekenen
1. Bereken de totale hoeveelheid koelmiddel R (kg)
waarmee het systeem is gevuld dat alle binnenunits in
de desbetreffende vertrekken verbindt.
2. Bereken het volume V (m³) van elk van de vertrekken.
3. Bereken de koelmiddelconcentratie C (kg/m³) in het
vertrek aan de hand van de onderstaande vergelijking:
R R: totale hoeveelheid geladen koelmiddel (kg)
C
V: volume van vertrek (m³)
V C: Koelmiddelconcentratie 0,44 kg/m³ voor R410A
Maatregelen bij koelmiddellekkage volgens KHK-norm
1.Breng een opening aan zodat de lucht ververst kan
worden in het vertrek.
2.Breng een deurloze opening aan van 0,15% of groter
van het totale vloeroppervlak.
3. Besteed speciale aandacht aan ruimtes zoals kelders,
enz. waar het koelmiddel niet kan ontsnappen, omdat dit
zwaarder is dan lucht.
14. AFVOERLEIDING
Buitenunit Afvoerset (DBS-26)
(Optioneel accessoire)
Gebruik de Afvoerset indien afvoerwater van de
warmtewisselaar van de buitenunit verzameld moet
worden. Dit gebruik valt echter niet aan te bevelen bij
sneeuw. Indien het afvoerwater in zijn geheel verzameld
moet worden, plaats dan een bij de handel verkrijgbare
afvoerschaal onder de buitenunit.
Model
Afvoerset
Aantal (units
RAS-5FSN 3
RAS-8/10/16FSN(E) 4
RAS-16FXN/20/24/30 8
Ø32
43
