20
AFVOERLEIDING

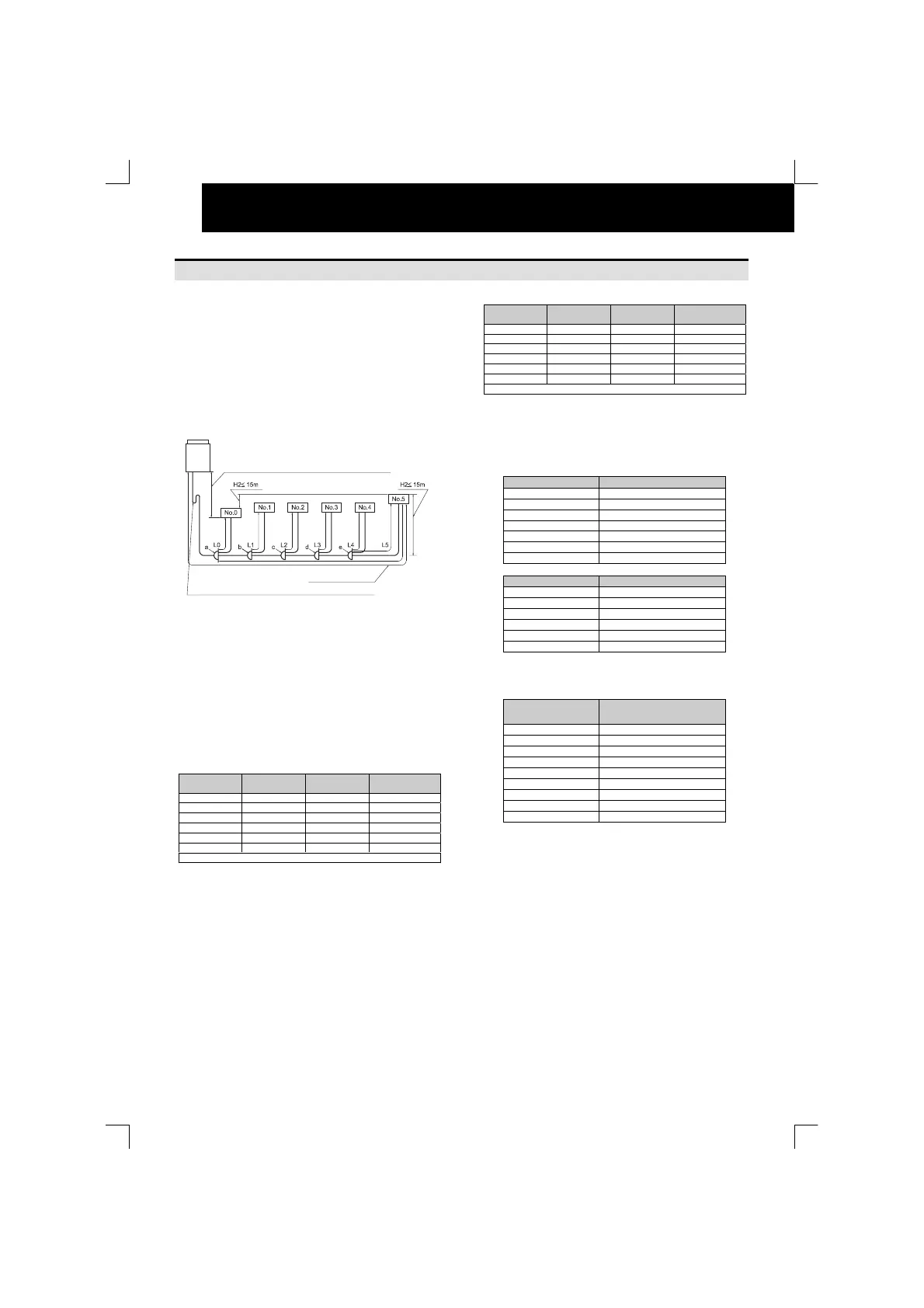

15. EXTRA R410A KOELMIDDELVULLING
 Extra r410a koelmiddelvulling
Hoewel deze unit reeds is voorzien van koelmiddel, moet
er nog extra koelmiddel worden bijgevuld. De hoeveelheid
is afhankelijk van de binnenunits en de lengte van de
leidingen.
A. Bereken de extra hoeveelheid koelmiddel aan de hand
van de onderstaande procedure. Vul deze hoeveelheid
vervolgens bij in het systeem.
B. Noteer de extra hoeveelheid koelmiddel voor
toekomstige servicewerkzaamheden.
1. Methode voor berekening van extra koelmiddelvulling
(W kg)
Bereken de extra hoeveelheid koelmiddel aan de hand
van de onderstaande procedure
1.1. Berekening extra koelmiddelvulling voor
vloeistofleidingen (W
1
kg).
Bereken de extra koelmiddelvulling voor
vloeistofleidingen zoals hieronder staat aangegeven,
en raadpleeg het voorbeeld voor model RAS-8FSN,
en vul de volgende tabel in.
Voorbeeld
Buizendiameter
(mm)
Totale
buislengte (m)
Extra vulling
(kg/m)
Subtotaal (Kg)
22,2 0 0,390 0 x 0,390 = 0
19,05 0 0,280 0 x 0,280 = 0
15,88 0 0,190 0 x 0,195 = 0
12,7 0 0,120 0 x 0,120 = 0
9,53 51 0,07 51 x 0,07 = 3,57
6,35 5+3+5+3+5+3 0,03 24 x 0,03 = 0,72
Totaal extra vulling voor vloeistofleiding (W1) = 4.29 kg
Dit systeem (Vul de onderstaande table in)
Buizendiameter
(mm)
Totale
buislengte (m)
Extra vulling
(Kg/m)
Subtotaal (Kg)
22.2 0.390
19.05 0.280
15.88 0.190
12.7 0.120
9.53 0.07
6.35 0.03
Totaal extra vulling voor vloeistofleiding (W1) = kg.
Ô ATTENTIE:
Koelmiddelvulling voor binnenunits is NIET vereist.
1.2. W
0
heeft betrekking op de koelmiddelvulling van de
buitenunit vóór verzending.
Buitenunit W0 vulling buitenunit (kg)
RAS-5FSN 5.4
RAS-8FSN(E) 8.5
RAS-10FSN(E) 9.5
RAS-16FSN 13.0
RAS-20FSN 19.0
RAS-24FSN 23.0
RAS-30FSN 26.0
Buitenunit W0 vulling buitenunit (kg)
RAS-8FXN(E) 8.5
RAS-10FXN(E) 9.5
RAS-16FXN 19.0
RAS-20FXN 19.0
RAS-24FXN 26.0
RAS-30FXN 26.0
Bepaal het aantal binnenunits die extra koelmiddelvulling
behoeven met behulp.
Paardenkracht W2 Extra vulling (Kg)
0.8 0
1.0 0
1.5 0
2.0 0
2.5 0
3.0 0
4.0 0
8.0 1.0
10.0 1.0
H1d50m (Positie van buitenunit is hoger)
H1d40m (Positie van buitenunit is lager)
Buitenunit
Breng voor elke stijging met
30 meter een oliehevel op de
gasleiding aan
Huidig Ltd100m
Gelijksoortig Ltd125m
