10
DELAR

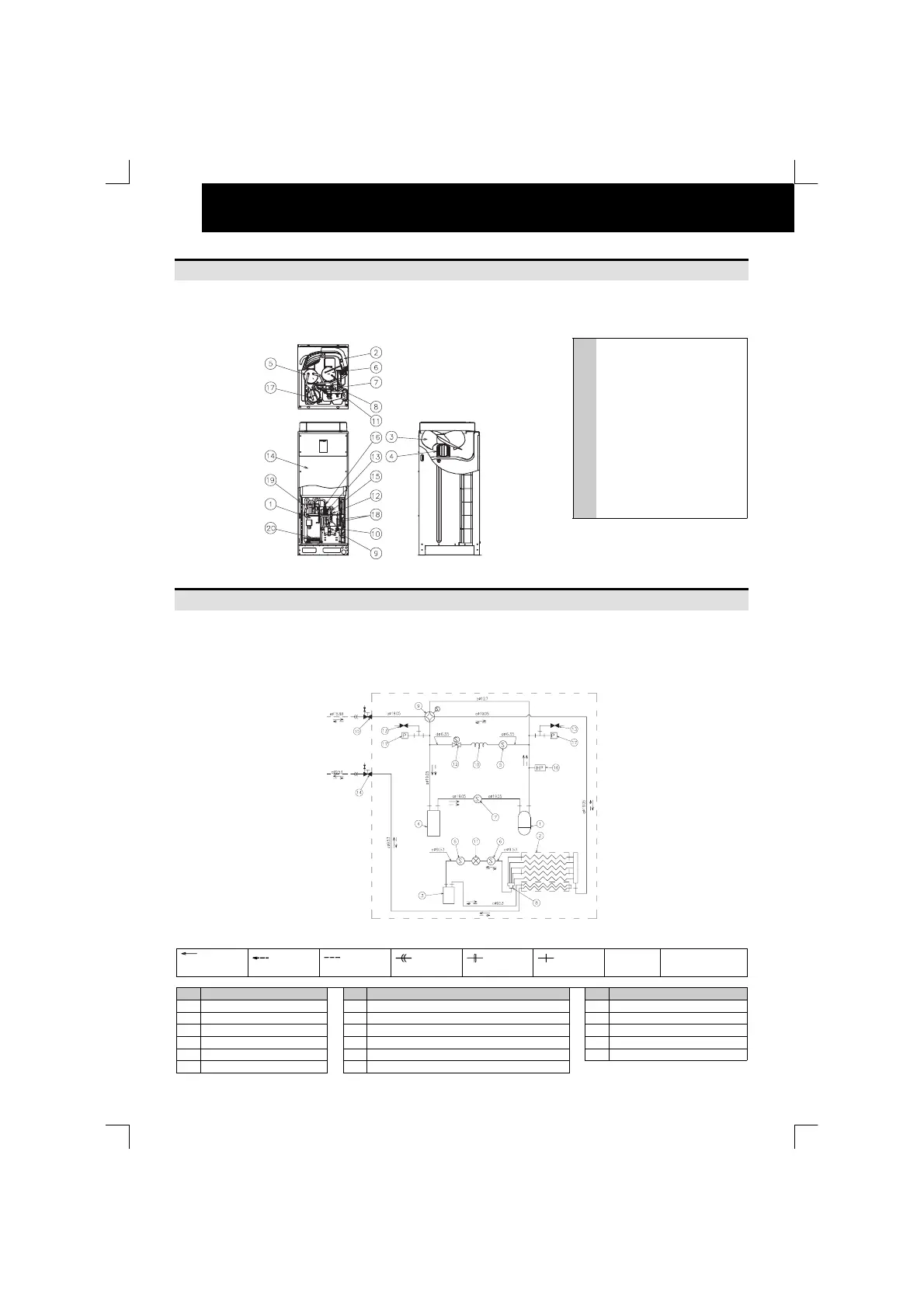

8. DELAR
Exempel på namn på delar, om du vill ha mer information se den tekniska katalogen.

Utomhusenhet (5 HP) FSN
Nr. Del
1 Kompressorväxelriktare
2 Värmeväxlare
3 Propellerfläkt
4 Fläktmotor
5 Vätskemottagare
6 Mikrodatorkontrollerad exp. ventil
7 Växelventil
8 Stoppventil för gas
9 Stoppventil för vätska
10 Vätskemottagare
11 Fog (låg)
12 Fog (hög)
13 Eldosa
14 Lågtryckssensor
15 Högtryckssensor
16 Högtrycksvakt för skydd
17 Sil
18 Sil
19 Backventil
20 Vevhusvärmare (för kompressor)
9. 9. KYLMEDIETS CYKEL FSN(E)
Exempel på kylmediets cykel, om du vill ha mer information se den tekniska katalogen.
5FSN
: Kylmediets
flödesriktning
(kylning)
: Kylmediets
flödesriktning värme
: Medföljande
kylmedierör
:
Kraganslutning
:
Flänsanslutning
:
Lödningsanslutning
Kylmedel
R410A
Tryck vid lufttäthetstest:
4.15 MPa
Nr. Del Nr. Del Nr. Del
1 Kompressor 7 Sil 3/4 (utomhus) 13 Fog
2 Värmeväxlare för utomhusenhet 8 Mikrodatorkontrollerad expansionsventil (utomhus) 14 Stoppventil 3/8 för vätska
3 Mottagare 9 Fördelare (utomhus) 15 Stoppventil 3/4 för gas
4 Ackumulator 10 Växelventil 16 Högtrycksvakt för skydd
5 Sil 3/8 (utomhus) 11 Kapillar 17 Sensor för tryck i kylkretsen
6 Sil 1/2 (utomhus) 12 Magnetventil (gasförbiledning)
