TRANSPORT OCH HANTERING
11
SVENSKA
10.TRANSPORT OCH HANTERING

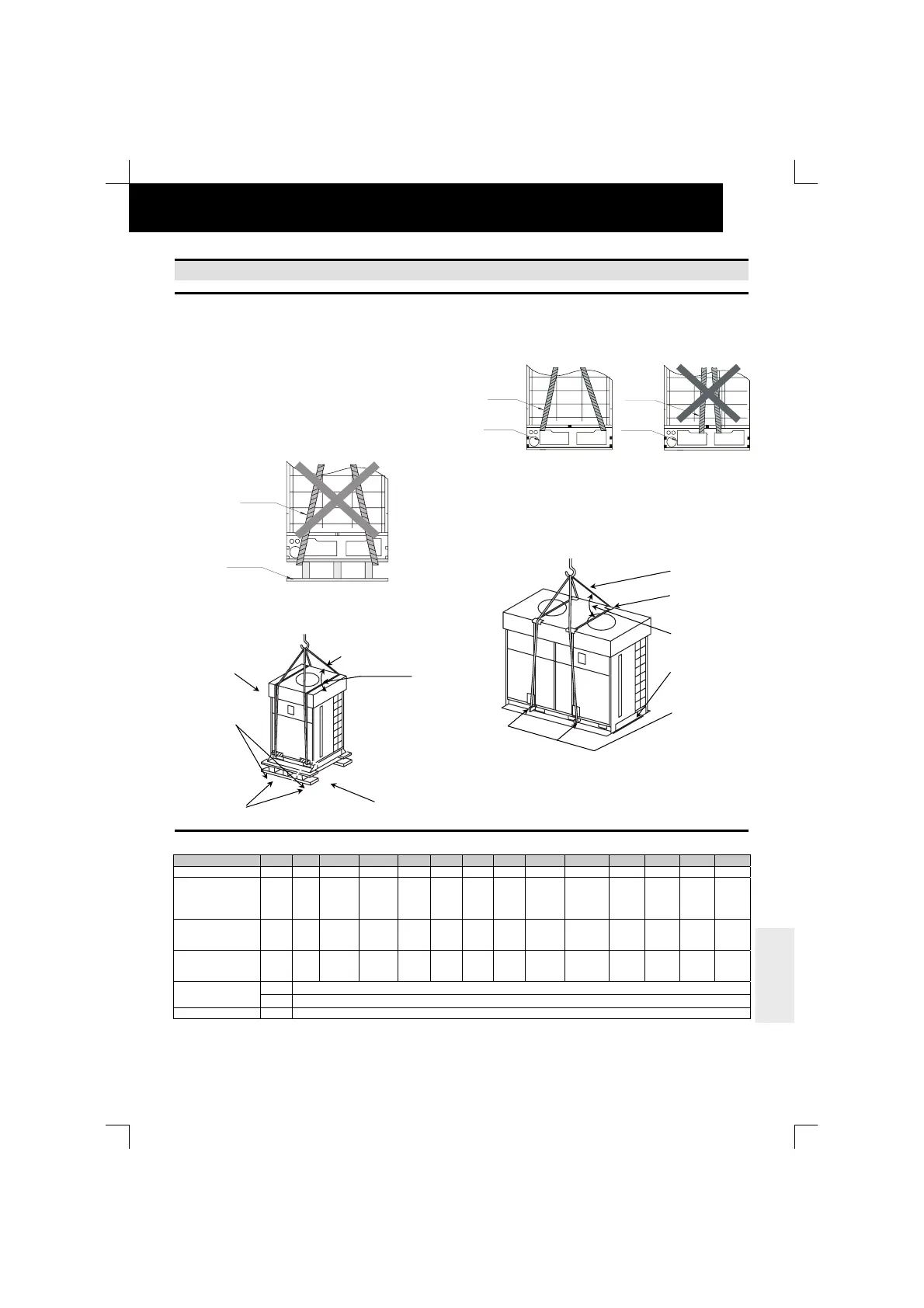

10.1. TRANSPORT AV UTOMHUSENHET
1. Lyftmetod
Kontrollera vid lyft av enheten att den är i balans, att
säkerhetsföreskrifter följs och att den lyfts upp mjukt.
För transport
- Ta inte bort något förpackningsmaterial.
- Lyft enheten i emballerat tillstånd med rep dragna
genom varje fyrkantigt hål och använd träull eller papp
för att skydda enheten.
Õ
FARA:
Dra inga rep genom lastpallarna.
Vid installering RAS-5~16FSN ; RAS-8~10FXN(E)
-Ta bort lastpallarna.
-Använd två (2) rep på träullen eller pappen för att
skydda enheten och lyft den som visas nedan.
(Placering av rep)
RÄTT FEL
Vid installering RAS-20~30FSN ; RAS-16~30FXN
Lyft enheten i emballerat tillstånd med fyra (4) linor.
För in lyftselarna i lyftöglorna och fäst linorna med
schackeln enligt bilden nedan.
Stållina
Ta inte bort träram
och plastband
Linvinkel över 60°
Belasta inte denna
platta (båda sidor)
Skjut in linan in i
lyftöglan. Kläm fast
den med schackeln.
2. Före installationen
Innan du påbörjar installering kontrollera att du har
följande delar, som medföljer inuti utomhusenheten,
fästa i bottenplattan.
10.2. MEDFÖLJANDE TILLBEHÖR:
Tillbehör Antal
5FSN 8FSN(E) 10FSN(E) 16FSN 20FSN 24FSN 30FSN 8FXN(E) 10FXN(E) 16FXN 20FXN 24FXN 30FXN
Packning - - 1 1 1 1 1 1 1 2 2 2 2
Kylfläns för
kylgasrör
Kylfläns för
kylgasrör
- - 1 1 1 1 1 1 1 2 2 2 2
Rör med
flänsmutter för
kylgasrör
1 1 - - - - - 1 1 - - - -
Rör med
flänsmutter för
kylgasrör
- - - - - 1 1 - - - - 1 1
4
Für Anschlussöffnung der Betriebskabel
Gummibussning
1
Für Anschlussöffnung für die Stromkabel
Skruv 3
Ersatzteil
ANM:
Kontakta entreprenören om något tillbehör fattas.
Rep
Lastpall
Rep
Fyrkantigt
hål
Fyrkantigt
hål
Rep
Rep
Kabelns vinkel
mer är 60º
Se till att inget tryck
utövas på denna
platta. (Båda
sidorna)
Lägg repet på
träull eller
papp som är
mer än 15mm
tjockt.
Ta inte bort
pappersram och
plastband
Dra repet genom det fyrkantiga hålet
