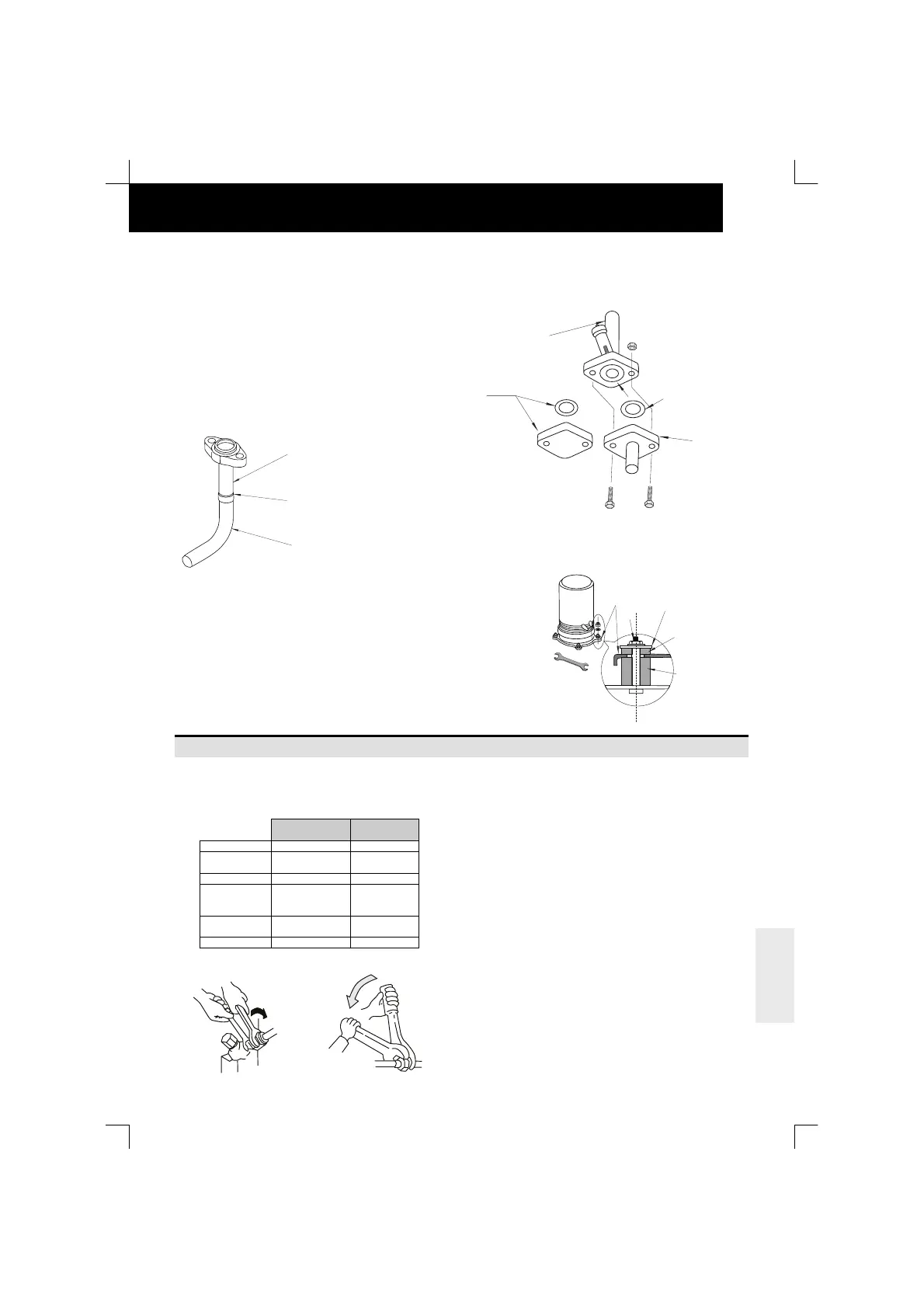

KYLRÖR OCH PÅFYLLNING AV KYLMEDIUM
17
SVENSKA
ANM:
- Dra ingen ledning framför skruven på servicepanelen.
Skruven eller servicepanelen kan annars inte tas bort.
- När rör och kablar har anslutits avlägsnas de två gula
transportbrickorna för kompressor. Ställ rören så att
de inte trycker mot stoppventilerna och se till att
minimera vibrationer.

Röranslutning för RAS-10/16/20/24/30 HP
- Kontrollera att ventilen är stängd.
Gör i ordning ett böjt rör (medföljer ej) för vätskeledningen.
Anslut det till vätskeventilen med flänsmuttern genom det
fyrkantiga hålet i fundamentet.
- Gör i ordning ett böjt rör (medföljer ej) för
vätskeledningen. Löd fast denna och den medföljande
rörflänsen på enhetens utsida.
- Anslut rörflänsen till gasventilen med medföljande
packning genom det fyrkantiga hålet på bottenplattan.
Använd inte packning som har suttit på enheten.
Löd de böjda rören och de rör som inte medföljer.
 För RAS-10/16~30FSN/FXN
1. Avlägsna de två transportbrickorna (gulmålade)
2. Dra åt muttrarna ordentligt igen
13.KYLRÖR OCH PÅFYLLNING AV KYLMEDIUM
 Åtdragning
Använd lämpligt vridmoment i enlighet med rör- eller
bultstorlek (se tabell).
Rörstorlek
Vridmoment
(Nm)
Ø6,35mm (1/4) 20 N.m
Vätska
5/8/10HP
Ø 9,53mm (3/8) 40 N.m
Vätska 16HP Ø 12,70mm (1/2) 60 N.m
Gas 5HP &
vätska 20-
24HP
Ø 15,88mm (1/2) 80 N.m
Gas 8HP &
vätska 30HP
Ø 19,05mm (3/8) 100 N.m
Bult till fläns - 53 till 75 N.m
Ådragning av flänsmuttern: (använd alltid två skiftnycklar):
 Evakuering och påfyllning av kylmedium
Evakuering och påfyllning av kylmedium bör genomföras
enligt följande instruktioner.
- Stoppventilen stängs innan frakt. Se till att
stoppventilerna är ordentligt stängda.
- Anslut kylrören (medföljer ej) till inomhusenheten och
utomhusenheten.
- Anslut grenröret med mätare med hjälp av
påfyllningsslangar till en vakuumpump eller en
kvävgascylinder till fogarna på vätskeledningens och
gasledningens stoppventil.
- Kontrollera att ingen gas läcker ut vid
flänsmutteranslutningen genom att öka trycket till 4,15
MPs för FSN utomhusenheter inuti i rören med kväve.
- Låt vakuumpumpen gå i en till två timmar tills trycket
faller under 756 mmHg vid vakuum.
- För påfyllning av kylmedium ansluts ett grenrör med
mätare med hjälp av påfyllningsslangar med en
påfyllningscylinder för kylmedium till fogarna på
vätskeledningens stoppventil.
- Fyll på lämplig vikt kylmedium i enlighet med rörlängd
(beräkna mängd kylmedium).
- Öppna gasledningens stoppventil helt och öppna
vätskeledningens stoppventil något.
- Fyll på kylmedium genom att öppna ventilen på grenröret
med mätare.
Rörfläns medföljer ej
Löd med bottensidan upp
Ej medföljande böjt rör
Gasventil
Packning
Rörfläns
Fläns
Ta bort
Packning
Kompressor
Bas
Mutter
Gummiisolator 2
Gummiisolator 1
Transportbricka
(gulmålad)
