KYLRÖR OCH PÅFYLLNING AV KYLMEDIUM
- Fyll på så mycket kylmedium som krävs ±0.5kg genom
att använda systemet för kylning.
- Öppna vätskeledningens stoppventil helt när du fyllt på
kylmedium färdigt.
- Fortsätt kylningsdriften i över tio minuter för att cirkulera
kylmediet.
- Ta bort stängningsplattan från stoppventilen och fäst
öppningsplattan vid denna.
.

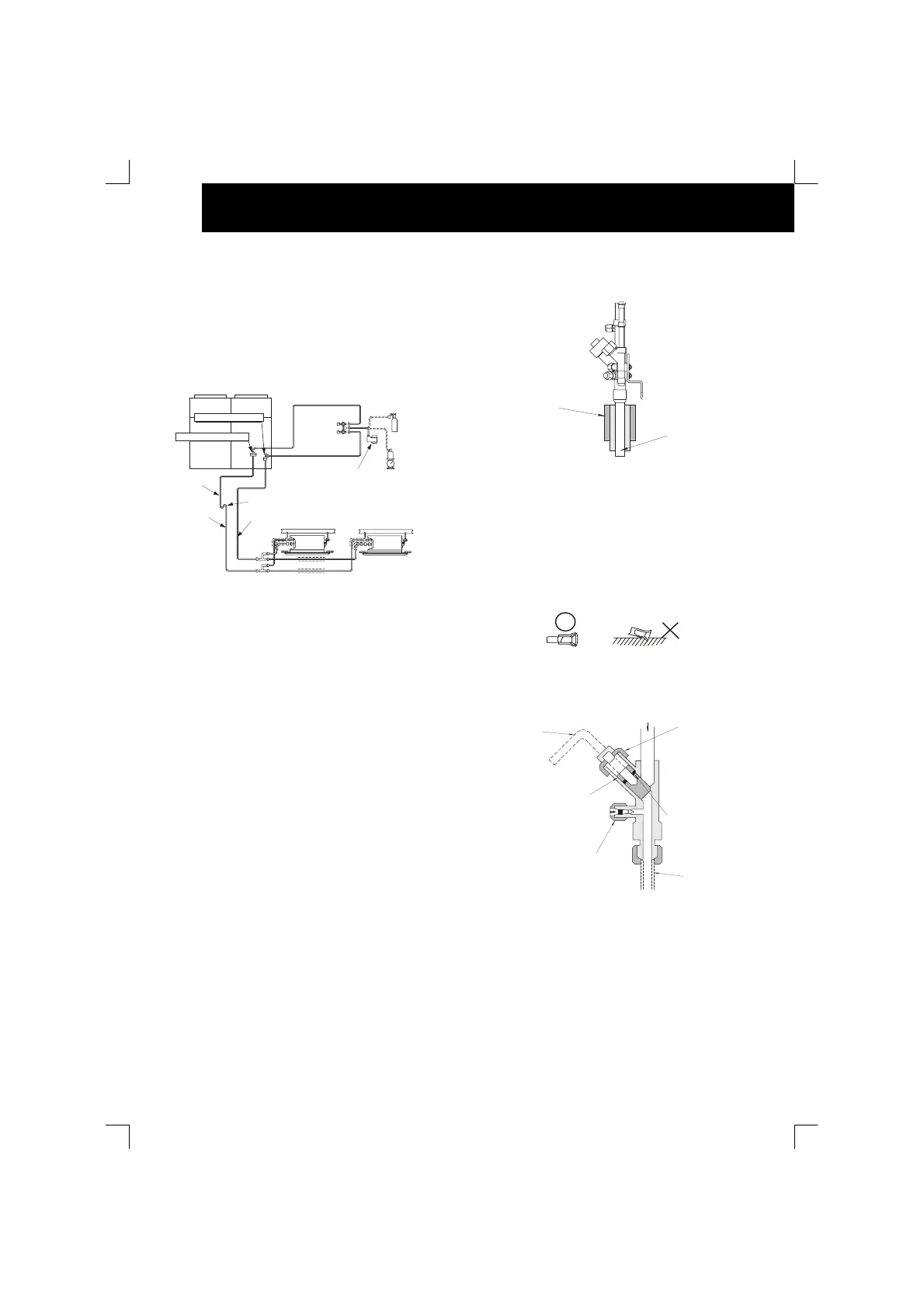

Exempel på evakuering och påfyllning av kylmedium för FXG(1),
kompatibel med FSG(1)
ANM:
- Fyll på rätt mängd kylmedium i enlighet med
beräkning. Påfyllning av för lite eller för mycket
kylmedium kan leda till kompressorfel. Isolera
vätskeröret för att förhindra att kapaciteten minskar
på grund av omgivande luftförhållanden och dagg på
rören vid lågt tryck.
- Kontrollera att ingen gas läcker. När stora mängder
kylmedium läcker kan följande problem uppstå:
- Syrebrist
- Skadlig gas uppstår genom kemisk reaktion med
eld.
- Skydda händerna med tjocka handskar när du
hanterar kylmedel för att undvika skador.
OBS!
Kontrollera noga att det inte finns några läckor. Om
en större mängd kylmedium läcker ut kan det leda till
andningssvårigheter, och giftiga gaser kan bildas om
en öppen låga används i rummet. För mycket eller för
lite kylmedium är den vanligaste felkällan för
enheterna. Fyll på korrekt mängd kylmedium.
Isolera rör
Isolera kylrören enligt nedanstående bild.
Efter anslutning av kylrören tätas de med isoleringsmaterial
(medföljer ej). Isolera skarvarna och flänsmuttrarna i
röranslutningarna helt. Isolera vätske- och gasrör
fullständigt för att undvika prestandaförluster och kondens
på rörets yta.
OBS!
Täck för röränden när röret förs genom ett hål.
Lägg inte röret direkt på marken utan att täcka för
änden med ett lock eller med tejp.
Stoppventil
Stoppventilen bör användas enligt nedanstående bild.
Kvävetank
(för test av lufttäthet
och kväveblåsning
under hårdlödning)
Påfyllningsbehål
lare
Vakuumcylinde
Gasledning (hög)
Vätskeledning
ljelås rekommenderas vid
var xx meters
hö
dskillnad.
Stoppventil för vätska
Gasstoppventil (låg)
Inomhusenhet
Inomhusenhet
Multi-Kit
Utomhusenheter
Gasledning (låg)
Stoppventil
Isolering
(Medföljer ej)
Kylrör
(Medföljer ej)
Rätt Fel
Kylrör
Sexkantnyckel (för
att öppna eller
stänga
spindelventil)
Kylmedietryck
O-ring
(gummi)
Fog
(Endast
påfyllningsslangen kan
anslutas. Fäst locket med
vridmomentet 9.8 N·m
Spindelventil
motsols...
öppna medsols...
Stäng före transport
Lock
Fäst locket med
nedanstående
vridmoment.
