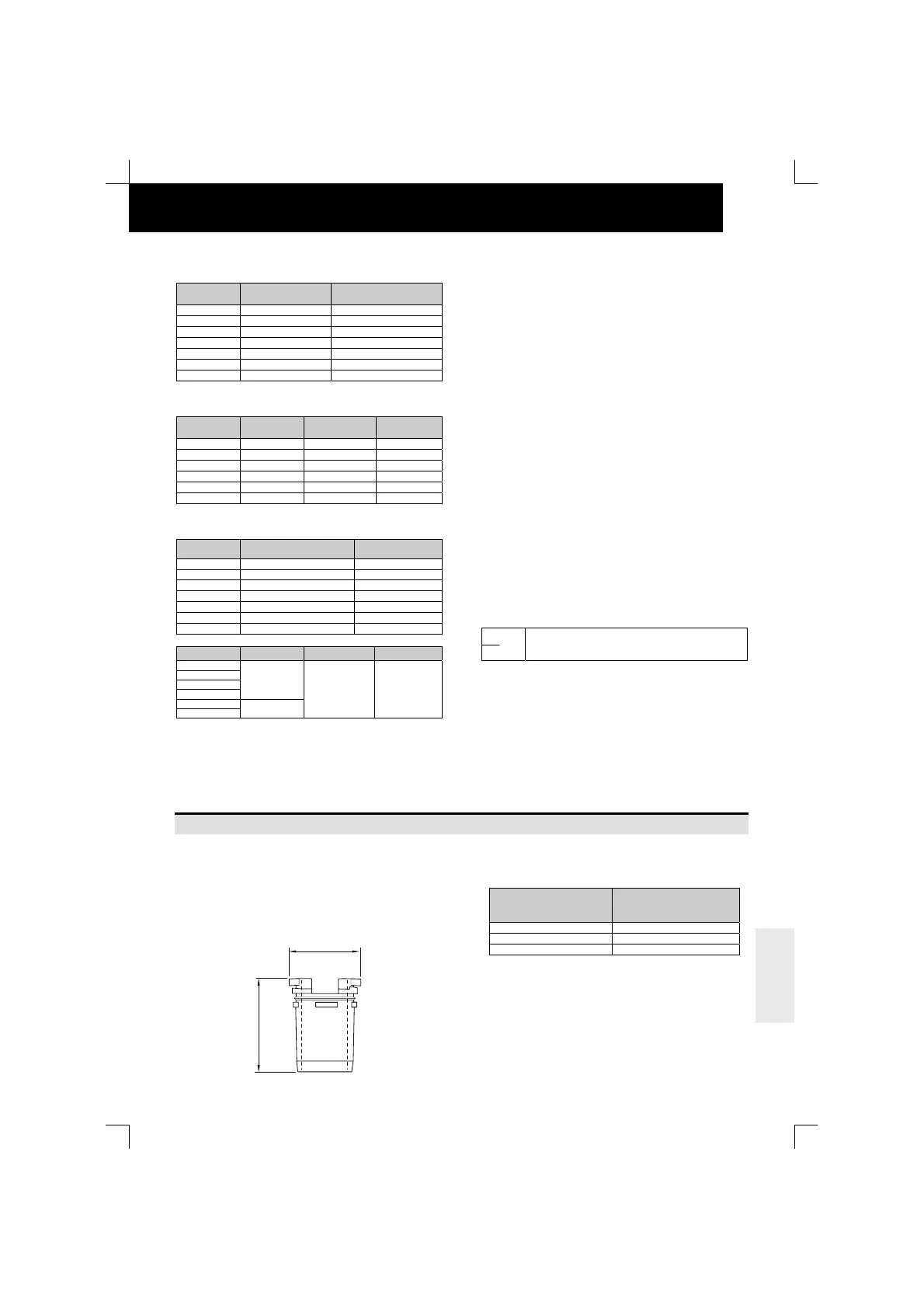

DRÄNERINGSRÖR
19
SVENSKA
FSN(E)
(N.m)
HP Vätska Gas
RAS-5FSN
16.5 29.4
RAS-8FSN(E)
16.5 44.1
RAS-10FSN(E)
16.5 49.0
RAS-16FSN
24.5 49.0
RAS-20FSN
30.0 58.8
RAS-24FSN
44.1 58.8
RAS-30FSN
44.1 58.8
FXN(E)
(N.m)
HP
Vätska Gas Lågt Gas Högt
RAS-8FXN(E)
16.5 49.0 44.1
RAS-10FXN(E)
16.5 49.0 44.1
RAS-16FXN
24.5 58.8 49.0
RAS-20FXN
30.0 58.8 49.0
RAS-24FXN
44.1 58.8 49.0
RAS-30FXN
44.1 58.8 49.0
Sexkantnyckel (mm)
Modell Vätskeventil Gasventil
RAS-5FSN
48
RAS-8FSN(E)
410
RAS-10FSN(E)
410
RAS-16FSN
410
RAS-20FSN
610
RAS-24FSN
10 10
RAS-30FSN
10 10
Model
Vätska Gas Lågt Gas Högt
RAS-8FXN(E)
RAS-10FXN(E)
RAS-16FXN
RAS-20FXN
4
RAS-24FXN
RAS-30FXN
10
10 10
(Nycklar på 5 och 10 mm medföljer ej.)
OBS!
Var försiktig när du öppnar spindelventilen vid
öppningen (vridmoment 5,0 Nm eller mindre). De
bakre delarna medföljer ej.
Vid provkörning bör du öppna spindeln helt. Annars
kan enheterna skadas.
Försiktighetsåtgärder vad gäller läckage av kylmedium
Underhållsarbetare och installatörer är skyldiga att följa
lokalt gällande normer för att skydda mot läckage av
kylmedium.
Högsta tillåtna koncentration av gasen HCFC/HFC
Kylgasen R410A som används i SET-FREE -systemet är ej
brännbar eller giftig. Om det uppstår en läcka och ett rum
fylls av gas kan det emellertid leda till kvävning.
Högsta tillåtna koncentration av HCFC/HFC, R410A i luften
är 0,44 kg/m³, i enlighet med EN378-1
Därför måste en effektiv åtgärd vidtas för att sänka
koncentrationen av R410A i luften under 0,44 kg/m³ vid
läckage.
Beräkning av kylmediets koncentration
1. Beräkna den totala mängden kylmedium R (kg) som
fyllts på i systemet, med alla inomhusenheter i rum som
ska kylas.
2. Beräkna rumsvolymen V (m³) för varje rum.
3. Beräkna koncentrationen av kylmedium C (kg/m³) för
rummet med följande ekvation:
R R: Total mängd påfyllt kylmedium (kg)
C
V: Rumsvolym (m³)
V C: Koncentration av kylgas 0,44 kg/m³ för R410A
Motmått för läckage av kylmedium i enlighet med
KHK:s standard
1. Se till att det finns ett friskluftintag för att frisk luft ska
kunna komma in i rummet.
2. Se till att det finns en springa under dörren på 0,15%
eller mer till golvet.
3. Kontrollera speciellt noggrant platser såsom källare mm.
där kylgas kan stanna kvar eftersom gasen är tyngre än
luft.
14.DRÄNERINGSRÖR
Utomhusenhetens dräneringssats (DBS-26)
(tillval)
Om dräneringsvatten från utomhusenhetens värmeväxlare
måste samlas upp, använd dräneringssatsen. Det
rekommenderas dock inte att du använder detta i ett
område där det kan snöa. Om du måste samla upp allt
dräneringsvatten, ställ ett kärl under utomhusenheten.
Modell
Dräneringskit
Antal enheter
RAS-5 FSN 3
RAS-8/10/16HPFSN 4
RAS-16FXN/20/24/30 8
Ø32
43
