20

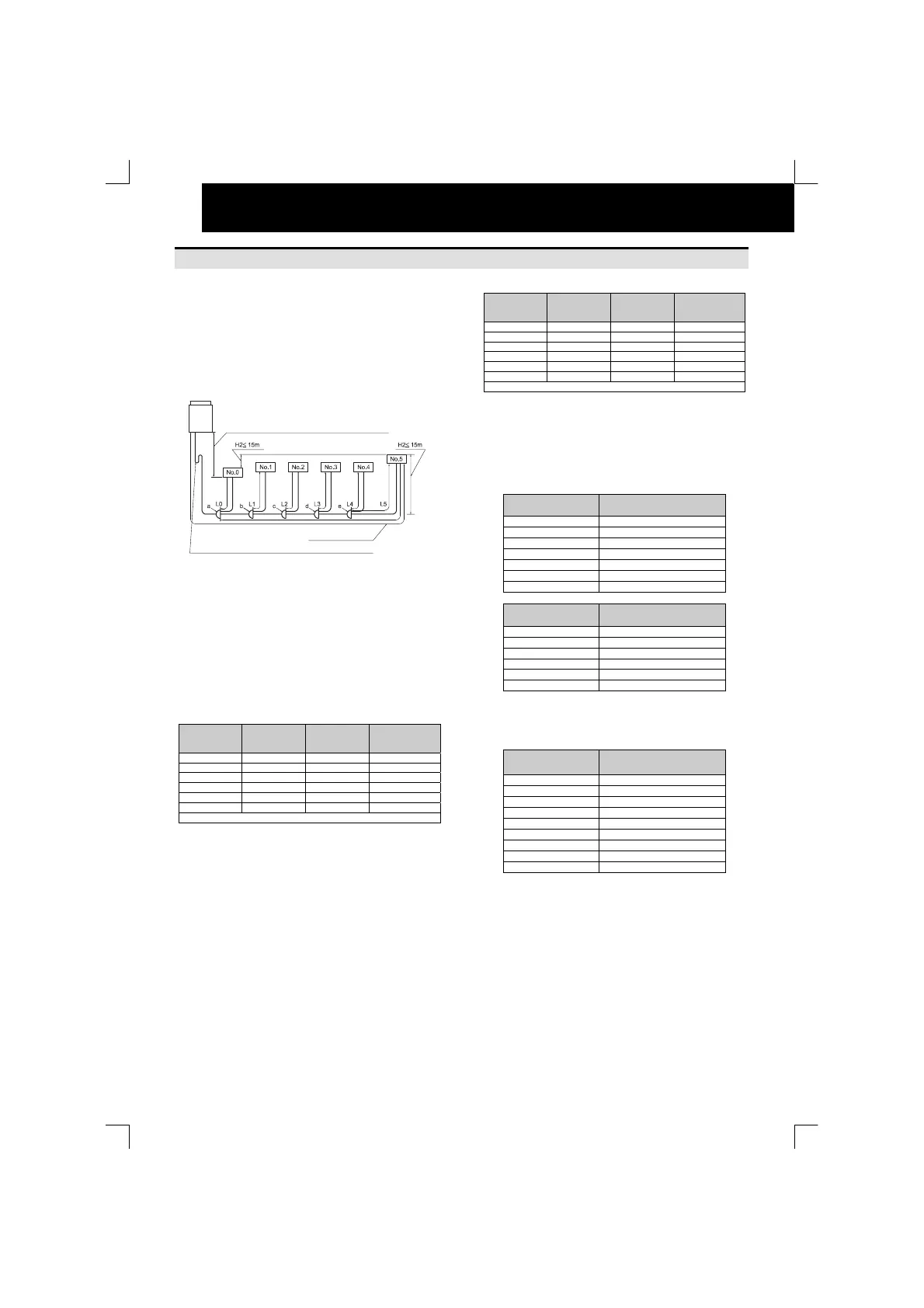

YTTERLIGARE PÅFYLLNING AV KYLMEDIET R410A
15.YTTERLIGARE PÅFYLLNING AV KYLMEDIET R410A
 Ytterliggare påfyllning av kylmediet R410A
Även om kylmedium har fyllts på i enheten måste
ytterligare kylmedium fyllas på. Mängden beror på
rörlängden och inomhusenheten.
A. Beräkna mängden ytterligare kylmedium enligt följande
procedur och fyll på det i systemet.
B. Anteckna mängden för att underlätta senare service.
1. Beräkning av mängden kylmedium (W kg)
Beräkna den ytterligare mängd som krävs i enlighet med
metoderna som beskrivs i 1.1 till 1.3.
1.1. Beräkning av mängden kylmedium för påfyllning i
vätskerör (W1 kg)
Beräkna den ytterligare mängd som krävs för
vätskerör i enlighet med metoderna som beskrivs
nedan och se exempel för modell
RAS-8FSN. Fyll i följande tabell.
Exempel
Rördiameter
(mm)
Total rörlängd
(m)
Ytterligare
påfyllning
(Kg/m)
Delmängd (Kg)
22.2 0 0.390 0 x 0,390 = 0
19.05 0 0.280 0 x 0,280 = 0
15.88 0 0.190 0 x 0,195 = 0
12.7 0 0.120 0 x 0,120 = 0
9.53 51 0.07 51 x 0,07 = 3,57
6.35 5+3+5+3+5+3 0.03 24 x 0,03 = 0,72
Total ytterligare påfyllning för vätskerör (W1) = 4,29 kg
Det här systemet (fyll i nedanstående tabell)
Rördiameter
(mm)
Total rörlängd
(m)
Ytterligare
påfyllning
(Kg/m)
Delmängd (Kg)
22.2 0.390
19.05 0.280
15.88 0.190
12.7 0.120
9.53 0.07
6.35 0.03
Total ytterligare påfyllning för vätskerör (W1) = kg
Ô OBS!
Det är INTE nödvändig att fylla på med kylmedium för
inomhusenheter.
1.2. W
0
är utomhusenhetens kylmedelsmängd före
leverans.
. Utomhusenhet
Kylm.påfyllning för
utomhusenhet (kg)
RAS-5FSN 5.4
RAS-8FSN(E) 8.5
RAS-10FSN(E) 9.5
RAS-16FSN 13.0
RAS-20FSN 19.0
RAS-24FSN 23.0
RAS-30FSN 26.0
Utomhusenhet
Kylm.påfyllning för
utomhusenhet (kg)
RAS-8FXN(E) 8.5
RAS-10FXN(E) 9.5
RAS-16FXN 19.0
RAS-20FXN 19.0
RAS-24FXN 26.0
RAS-30FXN 26.0
Beräkna hur många inomhusenheter som behöver
påfyllning med ytterligare kylmedium med hjälp
Hästkrafter
W2 Ytterligare påfyllning
(kg)
0.8 0
1.0 0
1.5 0
2.0 0
2.5 0
3.0 0
4.0 0
8.0 1.0
10.0 1.0
H1d50m (Utomhusenheten har placerats högre)
H1d40m (Utomhusenheten har placerats högre)
Utomhus
Förse gasledningen med ett
oljelås vid var trettionde meters
höjdskillnad
A
ktuell Ltd100m
Likvärdig Ltd125m
