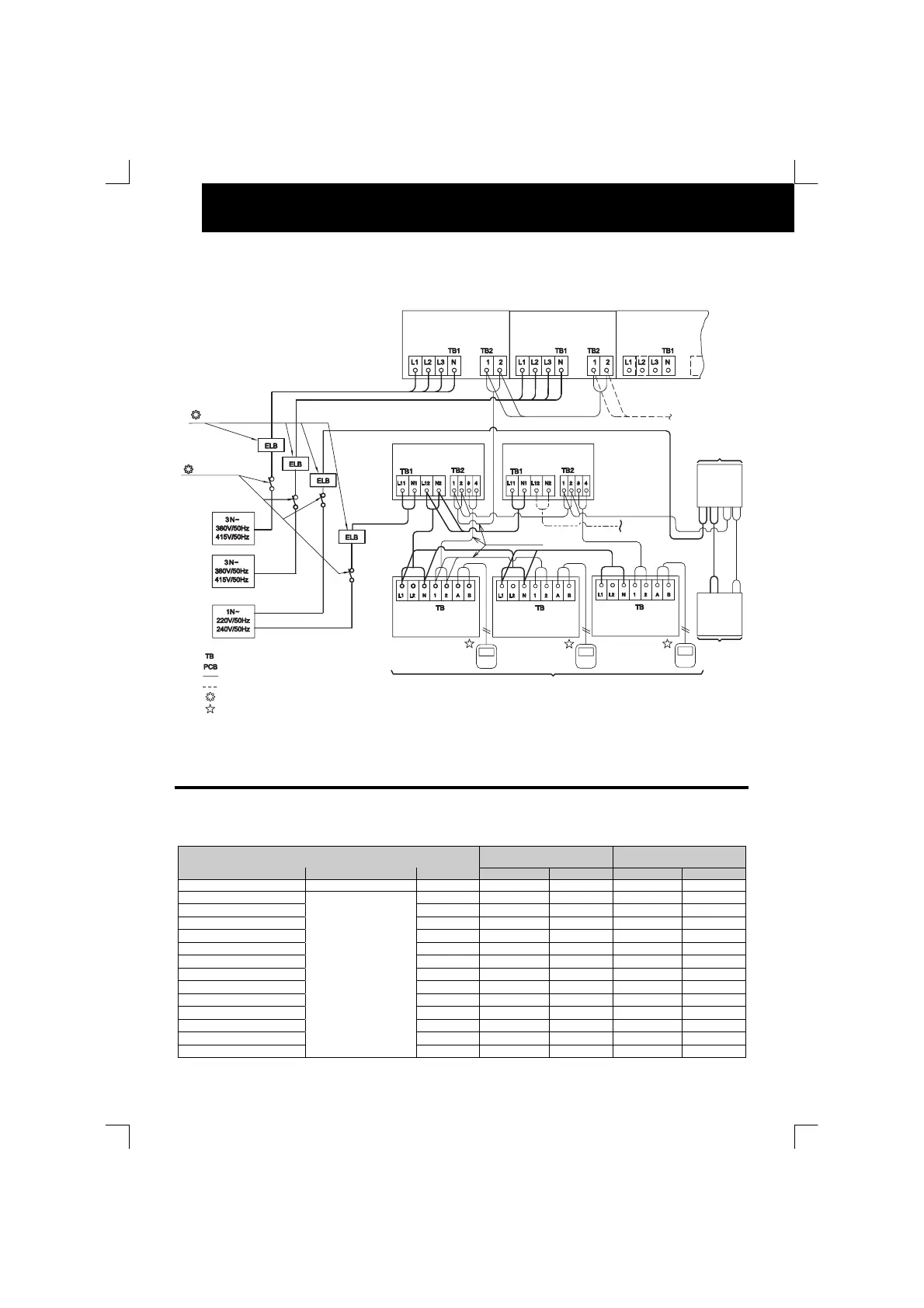

ELEKTRISKA LEDNINGAR
 FXN(E)
No.0
No.1
No.2
(*) Tvinnad skärmad parkabel eller tvinnad kabel) DC5V (Icke-polär överföring, H-LINK-system)
16.5. KABELDIAMETER
 Anslutning av elkablar
Minsta diameter för strömförsörjning
Elkablarnas diameter
Distributionskabelns
diameter
Modell Strömkälla Maxström
EN60 335-1  MLFC  EN60 335-1  MLFC 
Alla inomhusenheter
220-240V/1I/50Hz
5 A 0,75 mm² 0,5 mm² 0,75 mm² 0,5 mm²
RAS-5FSN 8 A 2,5 mm² 0,75 mm²
RAS-8FSN(E) 14 A 2.5 mm² 0.75 mm²
RAS-10FSN(E) 18 A 2,5 mm² 1,25 mm²
RAS-16FSN 33 A 6 mm² 3,5 mm²
RAS-20FSN 37 A - 3,5 mm²
RAS-24FSN 50 A - 5,5 mm²
RAS-30FSN 66 A - 8 mm²
RAS-8FXN(E) 14 A 2.5 mm² 0.75 mm²
RAS-10FXN(E) 18 A 2.5 mm² 1.25 mm²
RAS-16FXN 33 A 6 mm² 3.5 mm²
RAS-20FXN 37 A - 3.5 mm²
RAS-24FXN 50 A - 5.5 mm²
RAS-30FXN
380-415V/3I/50Hz
66 A - 8 mm²
Modeller:
RAS-8FXN(E)
RAS-10FXN(E)
RAS-16FXN
RAS-20FXN
RAS-24FXN
RAS-30FXN
Nr.0 System
Utomhusenhet
Nr.1 System
Utomhusenhet
Nr.2 System
Utomhusenhet
Driftslina
Inomhusenh
Inomhusenh
Fjärkontrollbrytare
: Terminalpanelen
: Tryckt kretskort
: Eget kablage
: Eget kablage
: Medföljer ej
: Tillval
Huvudströmbrytare
Jordfelsbrytare
Nr.0 System Inomhusenhet
Max. 20 enheter per kylmediecykel 16~20HP
Max. 27 enheter per kylmediecykel 24HP
Max. 32 enheter per kylmediecykel 30HP
Nr.1 System
Inomhusenhet
Fjärrkontrollbrytare
