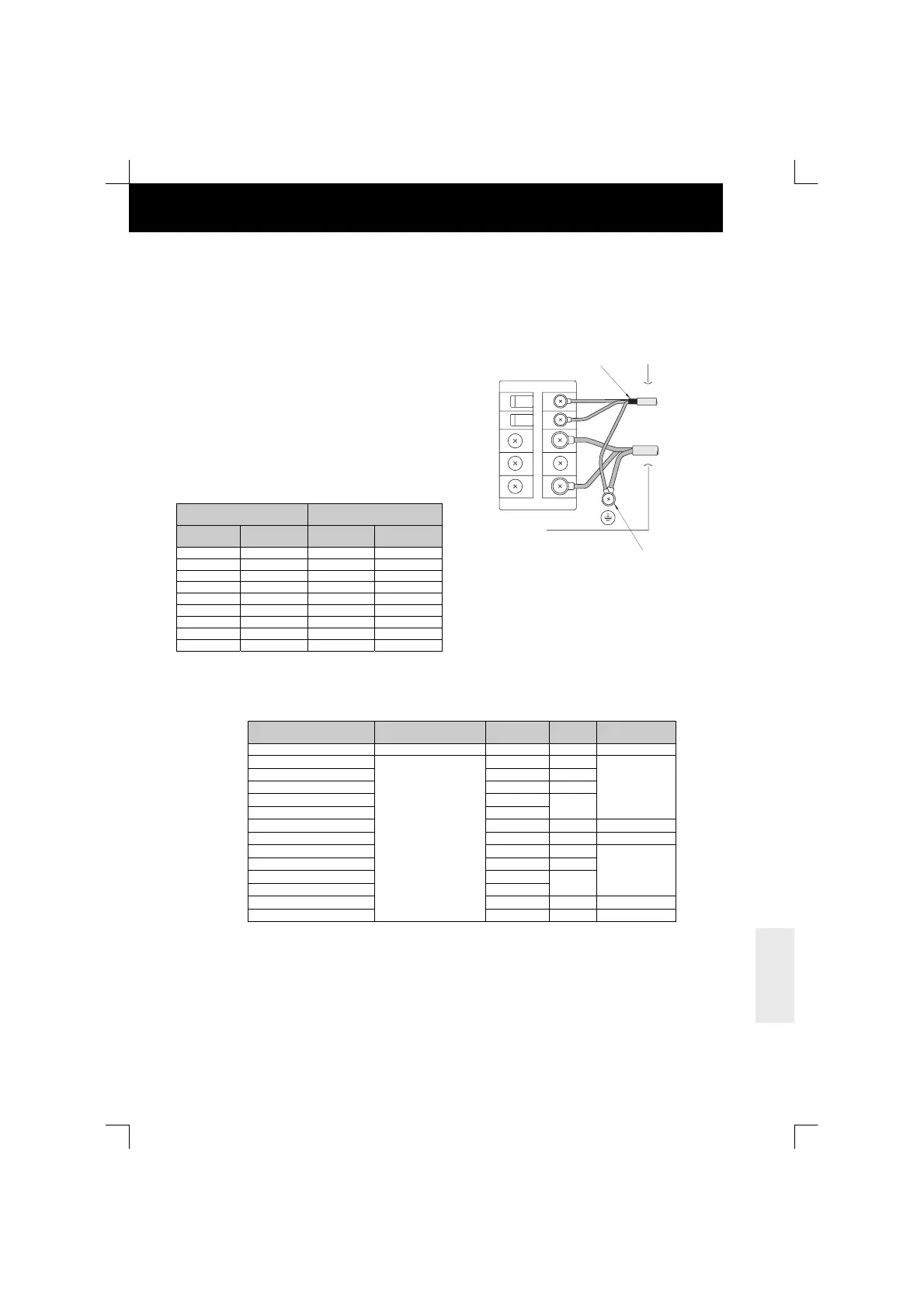

ELEKTRISKA LEDNINGAR
27
SVENSKA
ANM:
1. Följ gällande bestämmelser vid val av elkablar.
2. De o vanstående kabeldiametrar som är
markerade med n väljs vid maximal ström för
enheten enligt europeisk standard, EN60 335-1.
Använd kablar som inte är lättare än den vanliga
tåliga gummiklädda flexibla kabeln (beteckning
H05RN-F).
3. De ovanstående kabeldiametrar som är markerade
med o väljs vid maximal ström för enheten enligt
normer för kabeln MLFC (Flame Retardant
Polyflex Wire), som tillverkas av Hitachi Cable Ltd.
Japan.
4. Använd en avskärmad kabel för
distributionskretsen och anslut den till jord.
5. Om elkablarna ansluts i serie adderas maximal
ström för varje enhet och sedan väljs kablar enligt
nedanstående.
6. Jordkabeln ska överensstämma med den lokala
beteckningen: IEC 245, Nr. 571.
Enligt EN60 335-1
Enligt MLFC (vid kabeltemp.
På 60 ºC)
Strömstyrka
(A)
Kabeldiameter
(mm
2
)
Strömstyrka
(A)
Kabeldiameter
(mm
2
)
I d 6
0.75
I d 15
0.5
6 < i d 10
1
15 i d 18
0.75
10 < i d 16
1.5
18 i d 24
1.25
16 < i d 25
2.5
24 i d 34
2
25 < i d 32
4
34 i d 47
3.5
32 < i d 40
6
47 i d 62
5.5
40 < i d 63
10
62 i d 78
8
63 < i
78 i d 112
14
112 i d 147
22
Om strömstyrkan överstiger 63 A ska kablarna inte anslutas i
serie.
OBS!
Använd avskärmade kablar för anslutning av
inomhusenheten till utomhusenheten. Anslut den
avskärmade delen till jordskruven i inomhusenhetens
kopplingslåda enligt nedan.
Elektriska data och rekommenderade kablar, säkringar:
Modell
Strömkälla Maxström
CB
(A)
ELB
no. poles/A/mA
Alla inomhusenheter
220-240V/1I/50Hz
5 A 6 2/40/30
RAS-5FSN 8 A 10
RAS-8FSN(E) 14 A 15
RAS-10FSN(E) 18 A 20
RAS-16FSN 33 A
RAS-20FSN 37 A
40
4/40/30
RAS-24FSN 50 A 60 4/63/30
RAS-30FSN 66 A 75 4/100/30
RAS-8FXN(E) 14 A 15
RAS-10FXN(E) 18 A 20
RAS-16FXN 33 A
RAS-20FXN 37 A
40
4/40/30
RAS-24FXN 50 A 60 4/63/30
RAS-30FXN
380-415V/3I/50Hz
66 A 75 4/100/30
ELB: Jordfelsbryfare; CB: Automatsäkring
nslutningsled
ningar
Strömförsörjnin
gskablar
vskärmning
Jordskruv
