172

MANUAL DE INSTALAÇÃO E DE FUNCIONAMENTO

PARTE II - INSTALAÇÃO

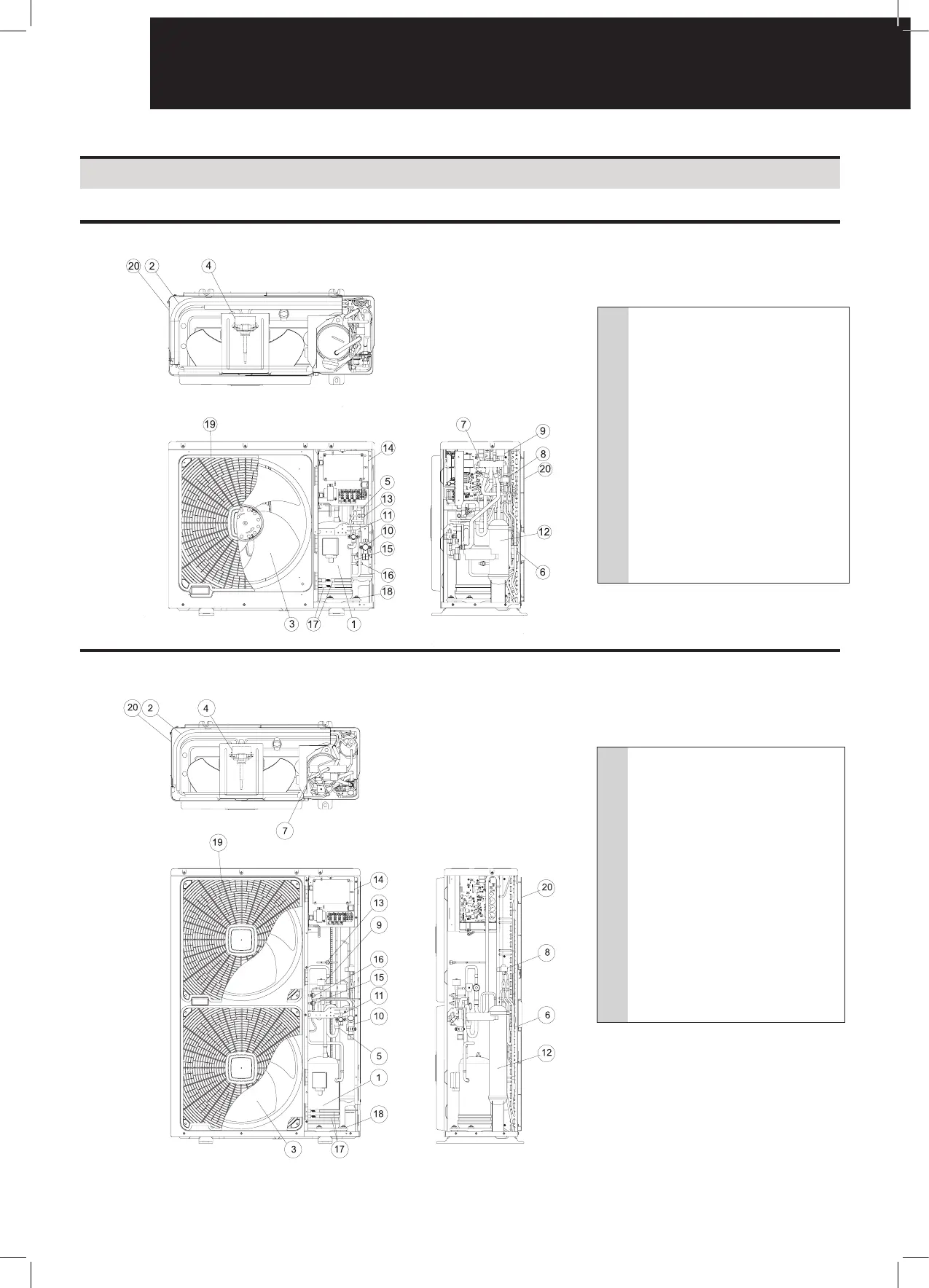

8 NOME DAS PEÇAS

Nome das peças. Se pretende obter mais informações, consulte o catálogo técnico.

8.1. RAS - UNIDADE EXTERIOR COM INVERSOR DE CC (Exemplo de 5HVRNS1E)

8.2. RAS - UNIDADE EXTERIOR COM INVERSOR DE CC (Exemplo de 5HVRNM1E)

N.º Nome de peça

1 Compressor

2 Permutador de calor

3 Ventilador

4 Motor do ventilador

5 Filtro

6 Distribuidor

7 Válvula de inversor

8 Válvula de expansão

9 Válvula de solenóide

10 Válvula de retenção para linha de gás

11 Válvula de retenção para linha de líquido

12 Acumulador

13 Ligação de vericação

14 Caixa de controlo eléctrico

15 Pressostato de alta pressão

16 Pressostato

Resistência do cárter (para o

compressor)

18 Apoios anti-vibratórios

19 Saída de ar

20 Entrada de ar
