1. Prepare as tubagens de cobre (não fornecidas de fábrica).
2. Seleccione as tubagens com a espessura adequada e o material
correctos, de modo a que resistam à pressão de funcionamento.
3. Utilize tubagens de cobre limpas. Certique-se de que não
há nenhuma poeira nem humidade dentro das tubagens.
Sopre o interior das tubagens com azoto livre de oxigénio para
remover toda a poeira e materiais estranhos, antes de as ligar.
NOTA:
Um sistema sem contaminação por humidade ou óleo
proporcionará um melhor desempenho e um ciclo de vida
máximo. Tenha particular cuidado em assegurar que
o interior de todas as tubagens de cobre está limpo e seco.
Não existe refrigerante no ciclo da unidade interior.
CUIDADO:
Tape a extremidade da tubagem quando a tubagem tiver que
ser passada através de um furo
Não coloque as tubagens directamente sobre o chão sem que
os extremos estejam tapados com ta adesiva ou tampões.
Se a instalação das tubagens não for efectuada até ao dia
seguinte, tape os extremos das tubagens mediante soldadura
e encha as tubagens com azoto livre de oxigénio, através de
uma válvula do tipo Schrader, para evitar a contaminação com
partículas e humidade.
Não utilize material de isolamento que contenha NH3,
porque este pode danicar o material da tubagem de cobre e,
posteriormente, originar fugas.
Isole totalmente as tubagens de líquido e de gás entre a ou as
unidades interiores e a unidade exterior.
Se as tubagens não forem isoladas, ocorrerá a formação de
condensação nas superfícies das tubagens.

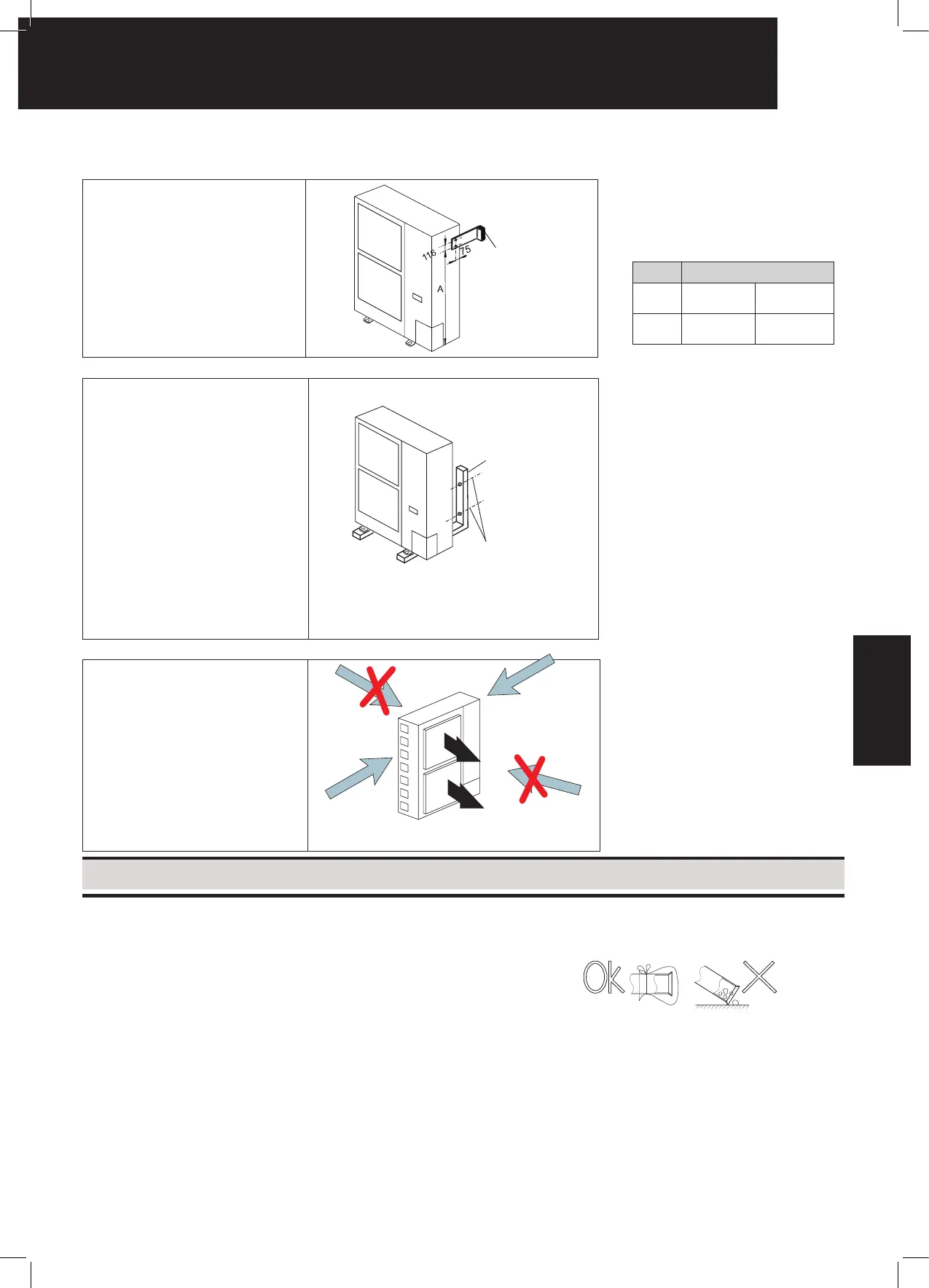

¡ Fixação da unidade à parede
1. Fixe a unidade à parede como indicado
na gura. (apoio não fornecido)
2. Certique-se de que a fundação não
se deforma nem provoca ruído.
3. Para evitar a transferência de
vibrações para o edifício, utilize uma
manta de borracha.
¡ Unidade suspensa
1. Suspenda a unidade conforme as
indicações do desenho.
2. Certique-se de que a parede resiste
ao peso da unidade exterior, indicado
na placa de especicações.
3. Recomenda-se seleccionar o suporte
de cada apoio de modo a que possa
suportar o peso total da unidade
(considerando a tensão de fadiga
devido ao funcionamento da unidade).
CUIDADO:
Preste atenção aos seguintes pontos
durante a instalação:
1. A instalação deve assegurar que
a unidade exterior não que inclinada,
não vibre, não faça ruído nem
tombe devido a rajadas de vento ou
terramotos. Calcule a resistência da
xação de modo a assegurar que é
sucientemente forte. Fixe a unidade
com cabos (não fornecidos) quando
pretender instalar a unidade num
local sem paredes ou quebra-vento,
quando a unidade possa ser exposta
a rajadas de vento.
2. Se pretender utilizar uma manta
anti-vibrações, xe-a em quatro
pontos, à frente e atrás.
¡ Instalação em locais em que a unidade será exposta a ventos fortes.
Siga as instruções apresentadas abaixo
para instalar a unidade em telhados
ou em locais desprotegidos onde a
unidade que exposta a ventos fortes.
1. Escolha um local onde a entrada e a
saída da unidade não quem expostas
a ventos fortes.
2. Se a saída da unidade car exposta a
ventos fortes:
Os ventos fortes directos podem provocar
uma insuciência de caudal de ar e
prejudicar o funcionamento da unidade.
CUIDADO:
O excesso de vento forte contra
a saída da unidade exterior pode
provocar a inversão do sentido
de rotação da ventoinha e do motor,
produzindo danos.
11 TUBAGEM DE REFRIGERANTE E CARGA DE REFRIGERANTE
11.1. MATERIAIS DE TUBAGENS
Marca Dimensão
Modelo
4~6HVRNS1E
3HVRNME
4~6H(V)RNM1E
A (mm) 529 1109
Suporte para
parede (*)
Cavilhas de escora (*)
(*) Não fornecido
