174
MANUAL DE INSTALAÇÃO E DE FUNCIONAMENTO

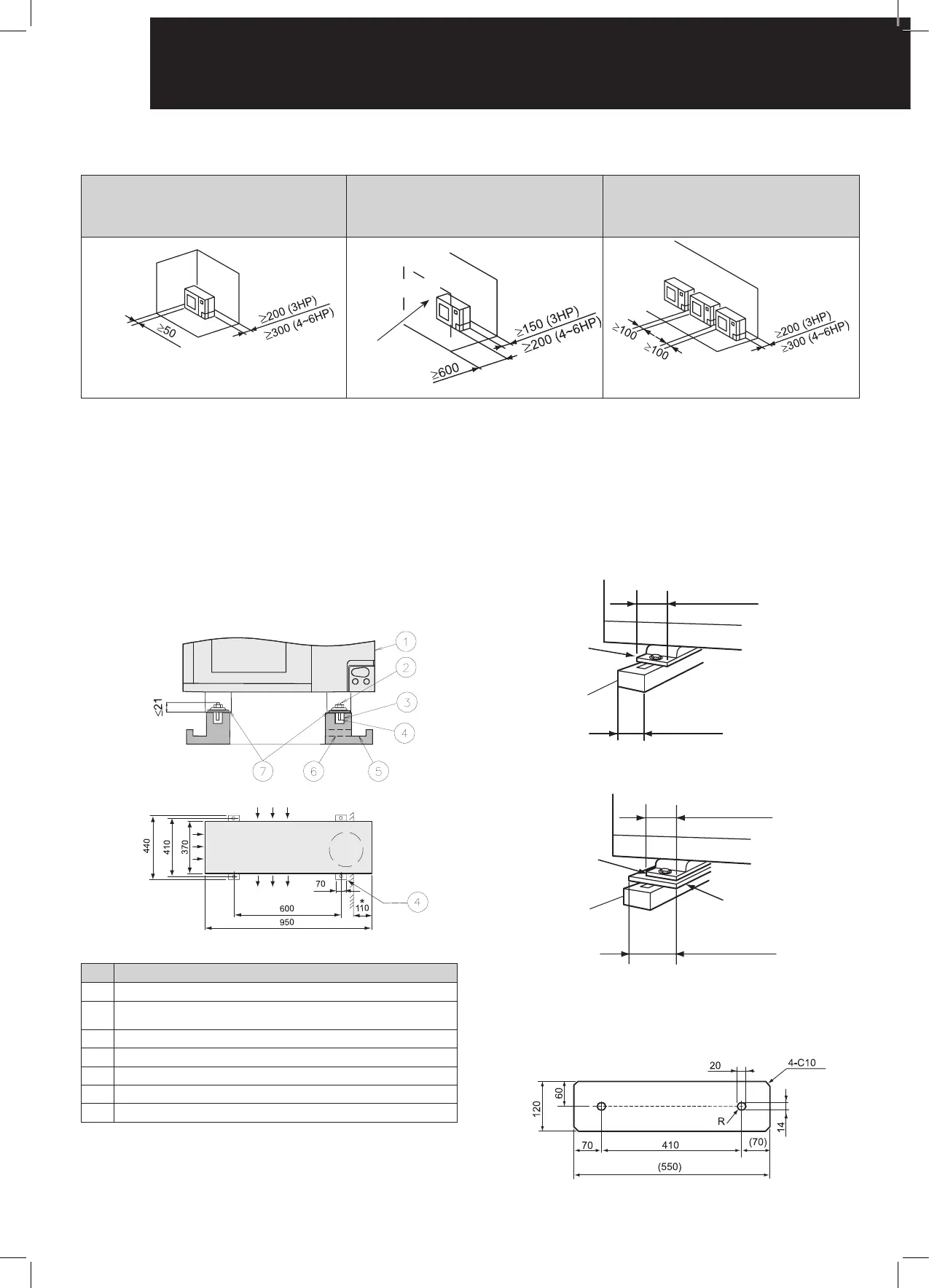

10.1.1. ESPAÇO DE INSTALAÇÃO
(Unidade: mm)
a) No caso da zona de cima da unidade estar
aberta. (Unidade única)
b) No caso da zona de cima ou alguma das
zonas laterais da unidade estar aberta
(existem obstáculos na parte frontal).
(Unidade única)
c) No caso da zona de cima estar aberta.
(Unidade múltipla)
Parede frontal
O espaço lateral para a tampa de serviço
deve ser superior a 100 mm
- Não empilhe mais de duas unidades.
10.1.2. PROVISÃO DO LOCAL DE INSTALAÇÃO
¡ Fundação em betão
1. A fundação deve ser plana e recomenda-se que esteja entre
100 e 300 mm acima do nível do chão.
2. Instale uma drenagem em torno da fundação para que o escoamento
seja fácil.
3.
Ao instalar a unidade exterior, xe a unidade com cavilhas de escora M10.
4. Se a temperatura ambiente for sucientemente fria, a água de esgoto
das unidades instaladas em telhados ou varandas, por exemplo,
pode gelar. Evite derramar o esgoto em locais onde passam
pessoas, porque é escorregadio.
*Espaço para tubagem com inclinação descendente
N.º Descrição
Unidade exterior
Corte esta parte da cavilha; caso contrário, será difícil retirar
a tampa de serviço
Furo para encher com betão (Ø100 mm X Profundidade 150 mm)
Cavilha de escora M10 (furo de Ø12,5)
Drenagem (Largura de 100 mm X Profundidade de 150 mm)
Drenagem
Apoios anti-vibração
NOTA:
Quando são asseguradas as dimensões marcadas com *,
o trabalho de tubagem no lado de baixo da unidade pode
ser efectuado sem interferência da fundação.
5. Toda a base da unidade exterior deve ser instalada sobre uma
fundação. Se utilizar uma manta anti-vibrações, esta também deve
ser colocado da mesma forma. Quando instalar a unidade exterior
numa estrutura fornecida em campo, utilize chapas de metal para
ajustar a largura da estrutura para uma instalação estável, como
mostrado na gura abaixo.
Dimensões recomendadas da chapa metálica
- Material (não fornecido): Chapa de aço macio laminado a quente
- Espessura da chapa de aço macio laminado a quente: 4,5 T
O espaço lateral para a tampa de serviço
deve ser superior a 100 mm
100 mm
Largura da base da unidade exterior
A unidade
exterior está
instável
Estrutura
60 mm
Largura da estrutura
(não fornecido)
INCORRECTO
CORRECTO
A unidade
exterior está
estável
100 mm
Largura da base da unidade exterior
Estrutura
100 mm ou mais
Chapa de metal
PMML0197_r0_04-10.indb 174 08/07/2010 9:23:53
