56
Español
NOTAS SOBRE EL USO (CORTADORA)
1. Corte normal (Fig. 5)
(1) Gire la palanca en la dirección de la flecha y abra
la cubierta.
(2) Ponga el dial de ajuste en la posición de corte
(“Cut”).(Gire el dial de ajuste completamente
en el sentido de las agujas el reloj). (Fig. 6)
(3) Ponga la unidad en la posición indicada en la
Fig. 5.
(4) Coloque la varilla a cortar en la cortadora inferior.
(5) Al colocar la varilla, asegúrese de que el tope de
reacción B esté enganchado a la varilla.
(6) Tire del interruptor de disparo y corte la varilla.
ADVERTENCIA:
䡬 Al conectar los interruptores, asegúrese de no
colocar su mano cerca de la cortadora, del tope de
reacción o del rodillo de curvar.
䡬 Si deja la mano cerca de estos componentes podrá
sufrir lesiones graves.
䡬 No corte ninguna varilla que exceda la capacidad
máxima indicada en las especificaciones de la
unidad.
䡬 No corte nunca materiales duros como acero PC
(hormigón prefabricado). Los materiales de este
tipo tienden a partirse en trozos y producir lesiones.
䡬 La varilla que está cortando puede contener puntos
duros. La calidad puede variar entre una varilla y
otra. No intente cortar nunca una varilla NON
GRADE.
䡬 Cuando reemplace la cortadora, cambie la goma de la empuñadura gastada por otra
nueva.
䡬 Tenga en cuenta que esta no es una herramienta de mano. Es absolutamente necesario
asegurarse de usar la unidad sólo después de colocarla sobre un sitio estable como el
piso, el suelo, etc.
PRECAUCIÓN:
Aunque haya terminado de realizar el corte, continúe tirando del interruptor de disparo
hasta que el motor comience a funcionar en dirección opuesta y la cortadora inicie el
retorno. De liberar el interruptor de disparo prematuramente, la cortadora no retornará
y será necesario volver a tirar del interruptor de disparo.
2. Extracción de la varilla durante la operación
de corte. (Fig. 7)
Si libera el interruptor de disparo a mitad del corte,
la cortadora podría detenerse en una posición
intermedia y la varilla quedaría atascada en la
unidad.
Si así sucede, podrá tirar del interruptor de disparo
otra vez y cortar la varilla o bien liberar la varilla
volviendo a poner la cortadora superior en la
posición inicial mediante el siguiente
procedimiento. (Fig. 7)

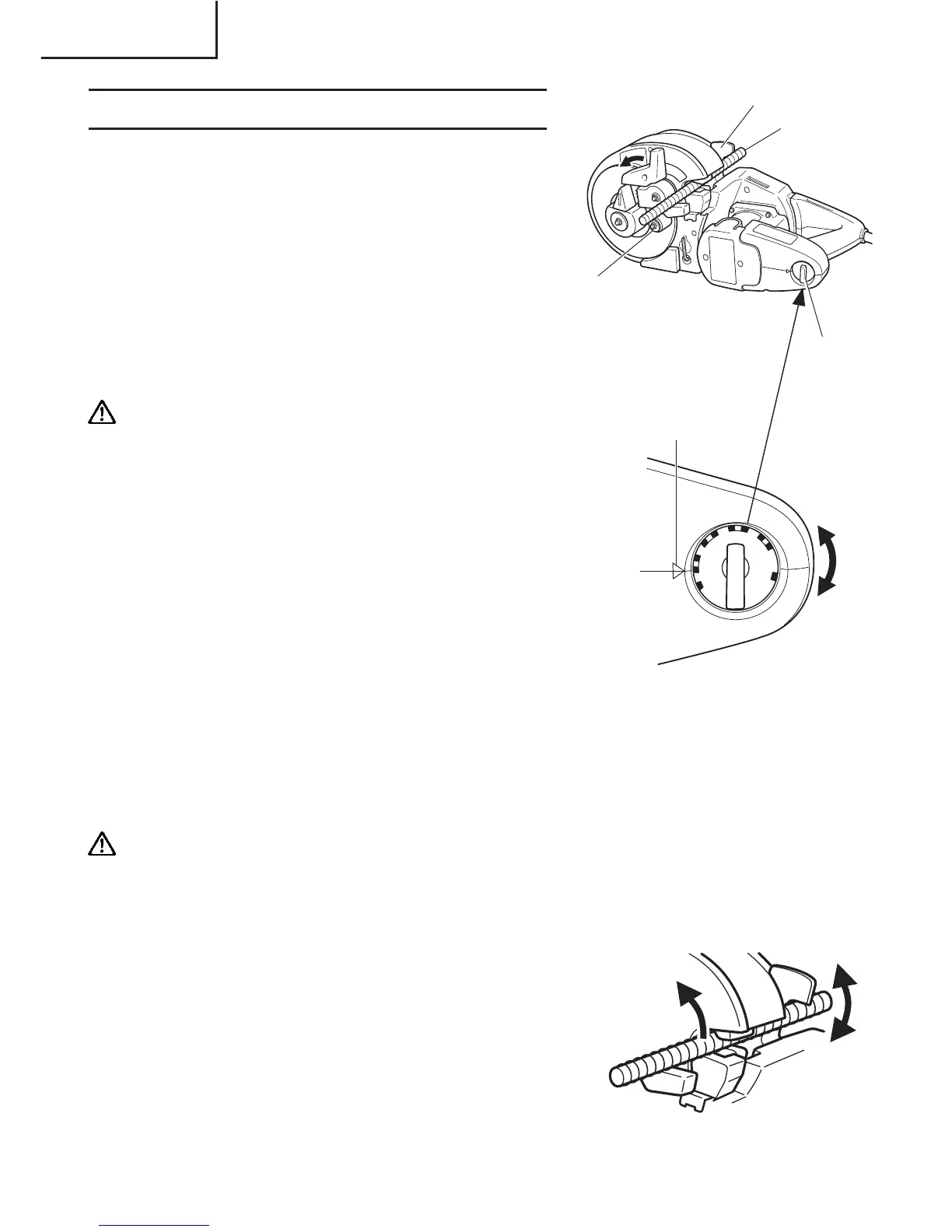

Fig. 6
Tope de reacción B
Dial de
ajuste
Posición de ajuste
Varilla
Rodillo
de curvar
Fig. 5
Fig. 7
0˚
RETURN
CUT
45˚
90˚
135˚
180˚
