2 PREMIUM PR:O Aktiv-Subwoofer
PR:O 18 Sub A • PR:O 210 Sub A

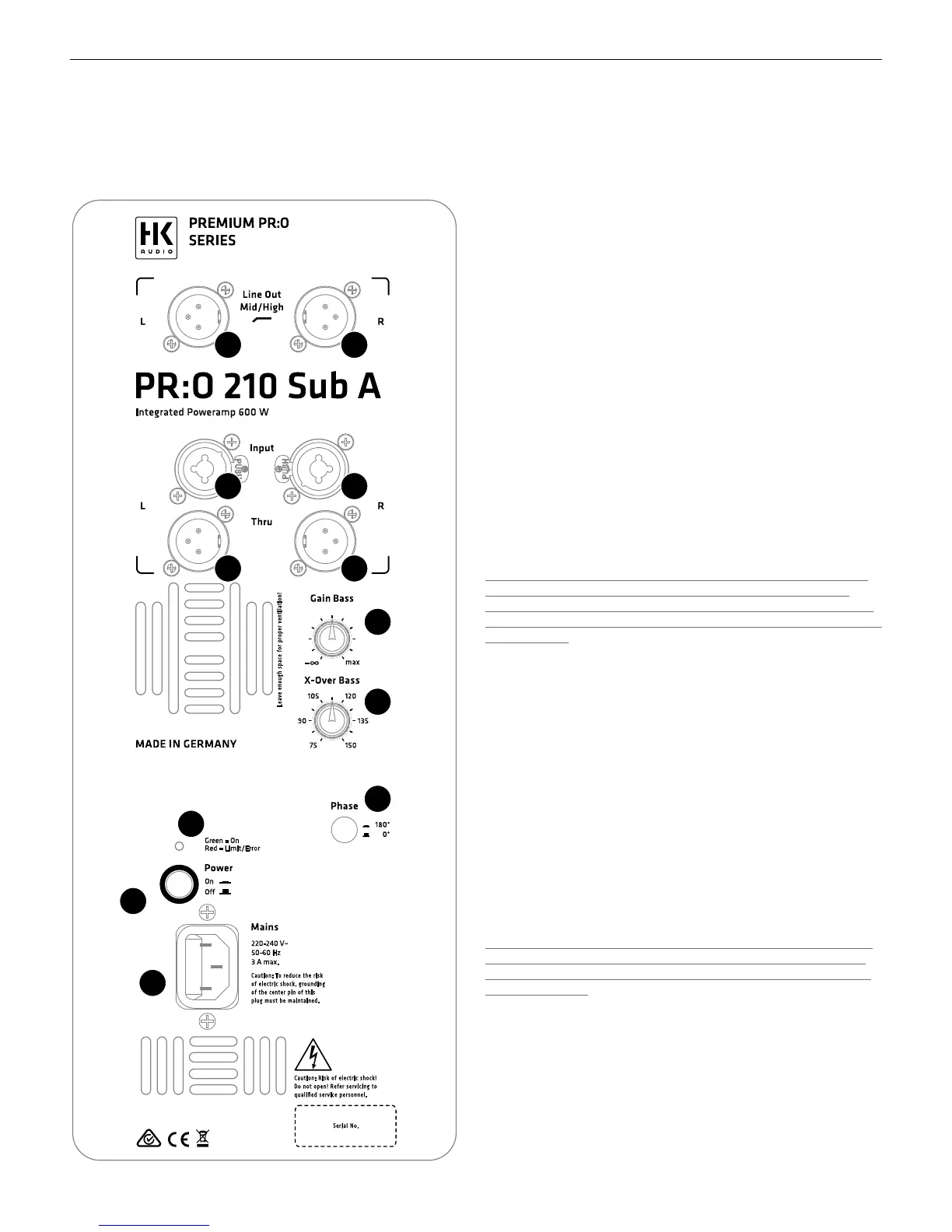

2.1 Bedienelemente
2
1
3
2
1
3
4
5
6
7
8
9
●
1
Line Out Mid/High L/R
Zwei elektronisch symmetrierte XLR-Ausgangsbuchsen für den Anschluss
von PREMIUM PR:O-Topteilen (Pin 1= Ground, 2= +, 3= -).
●
2
Input L/R
Zwei elektronisch symmetrierte, kombinierte XLR-/Klinke-Eingangsbuch-
sen für das Mischpult-Signal (Pin 1= Ground, 2= +, 3= -).
●
3
Thru L/R
Parallele Line-Ausgänge zur Weiterleitung des Line-Signals, z.B. an weitere
PREMIUM PR:O-Aktivboxen oder Monitore (Pin 1= Ground, 2= +, 3= -).
●
4
Gain Bass
Mit diesem Regler wird der Eingangspegel angepasst (Mittelstellung =
0dBV). Im Betrieb mit aktiver PREMIUM PR:O-Aktivbox ist die Mittelstel-
lung der ideale Ausgangspunkt. Je nach Bedarf kann der Bassanteil durch
Drehen des Reglers angehoben oder abgesenkt werden. In Verbindung mit
angeschlossenen PREMIUM PR:O-Topteilen wird der Gain-Regler in der
Mittelrasterung justiert. Von dort aus kann er je nach Beschallungssituation
reduziert oder erhöht werden.
●
5
X-Over-Bass
Mit der aktiven Frequenzweiche kann die obere Eckfrequenz des Subwoo-
fers von 75 Hz bis 150 Hz variiert werden. Da sich die optimale Position
je nach räumlicher Umgebung und Benutzung der Topteile ändern kann,
empfehlen wir an dieser Stelle keinen festgesetzten Wert.
Hinweis: Unterhalb von 100 Hz überträgt der Subwoofer hauptsächlich
Signale von Bass, Bass-Drum und sehr tiefen Keyboardsounds. Das
Ändern der Trennfrequenz des Subwoofers bewirkt im Bereich oberhalb
100 Hz auch die Verstärkung tiefer Frequenzen von Stimmen und anderer
Klangerzeuger.
●
6
Phase
Mit dem Phasen-Schalter kann der Sub-Bass auf die Phasenlage der ange-
schlossenen Topteile angepasst werden (0°-180°). Im Betrieb mit PREMIUM
PR:O-Topteilen wird der Schalter beim PR:O 18 Sub A auf 0° eingestellt.
Beim PR:O 210 SUB A muss die Phase um 180° gedreht werden, damit
PREMIUM PR:O-Topteile und Subwoofer in Phase laufen.
Beim Betrieb mit anderen Lautsprechern ist unter Umständen ein Drehen
um 180° erforderlich. Falls Sie sich nicht sicher sind, probieren Sie es einfach
aus. Verändert sich der Bass-Sound und wirkt drucklos und undierenziert,
ist die Phase falsch eingestellt.
●
7
Limiter/Status-LED
Die zweifarbige LED zeigt den Status der PREMIUM PR:O Aktivbox an (Grün
= Power On, Rot = Limit/Fehler). Ein kurzzeitiges, rotes Aufleuchten der
LED zeigt das Arbeiten des Limiters bei Pegelspitzen an.
Achtung! Leuchtet die Status-LED während des Betriebs dauerhaft rot,
wird das System überlastet. Reduzieren Sie den Eingangspegel! Wenn
kein Eingangssignal anliegt und die Status-LED dauerhaft rot leuchtet,
liegt ein Fehler vor.
