PREMIUM PR:O 1.0
13

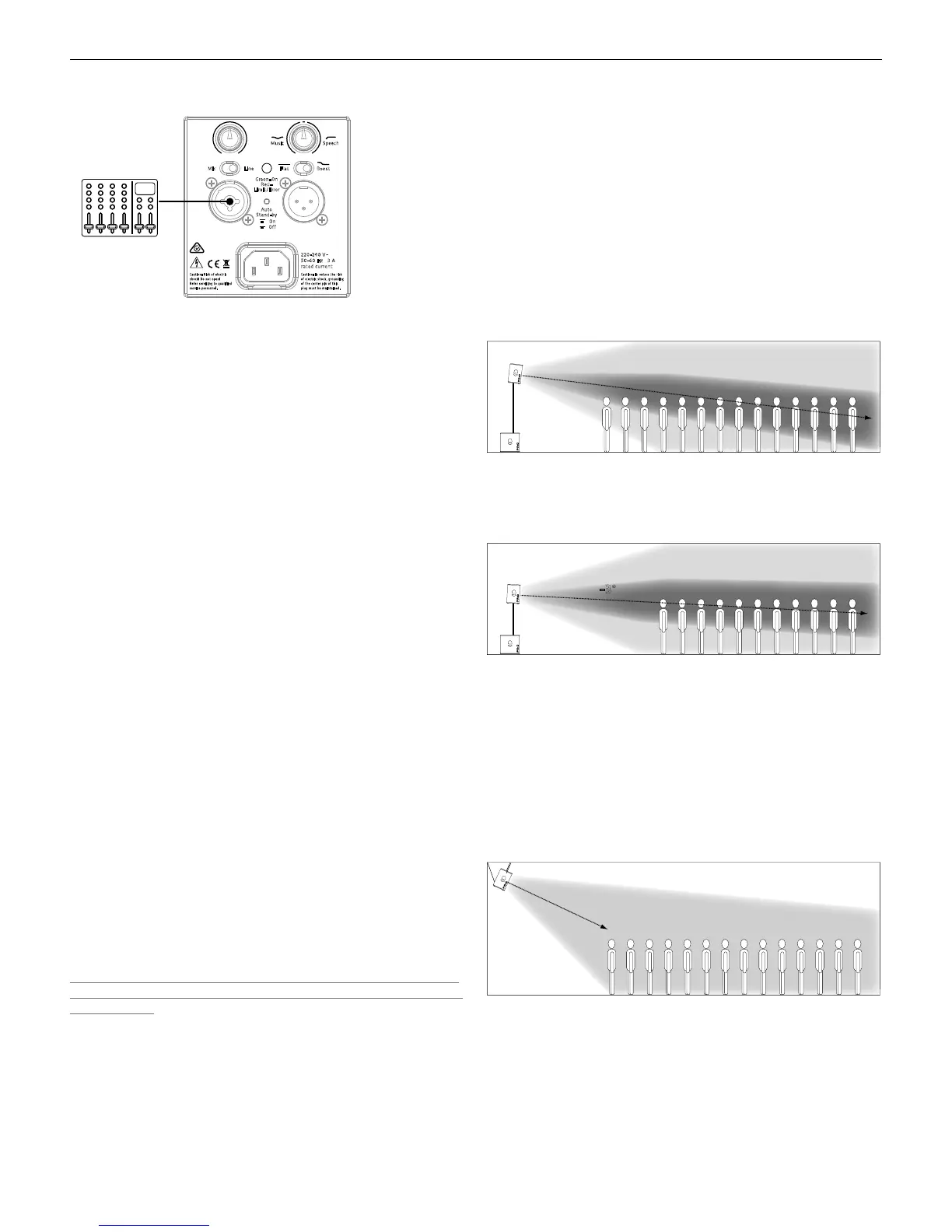

1.2 Anschlüsse und Verkabelung
Music Speech
BoostFlat
Mic Line
Auto
Stand-by
Green=On
Red=
Limit/Error
On
O
ThruInput
Gain Tone
MADE IN GERMANY
Ca ut ion : Ri sk of e lec tr ic
sh oc k! Do n ot op en !
Re fe r s er vi ci ng to q ual if ie d
se rv ic e per so nne l.
Ca ut ion : To r ed uc e t he r isk
of e le ctr ic s hoc k, g rou nd ing
of t he ce nt er pi n of th is
pl ug m ust b e mai nt ai ned .
220-240 V~
50-6 0 Hz 3 A
rated current
• Für eine Stand-Alone- oder Monitor-Anwendung der PREMIUM PR:O
Lautsprecherbox im Betrieb ohne Subwoofer schließen Sie das vom Misch-
pult (Monitor Out, Line Out o.ä.) oder Mikrofon kommende Signal über ein
symmetrisches XLR/Klinkenkabel an die Input-Buchse an.
• In Verbindung mit aktiven Subwoofern der PREMIUM PR:O Serie verbin-
den Sie den Line Out Mid/High des Subwoofers mittels XLR-Kabel mit der
Input-Buchse des Topteils.
• Zum Durchschleifen des am Input anliegenden Signals verwenden Sie ein
XLR-Kabel an der Thru-Buchse.
Anschussbeispiele zur Verkabelung finden Sie ab Seite 18.
1.3 Inbetriebnahme
• Achten Sie darauf, dass die PREMIUM PR:O ausgeschaltet ist.
Achtung! Achten Sie darauf, dass die Spannungsangabe auf der
PREMIUM PR:O der ortlichen Netzspannung entspricht. Der Anschluss an
eine falsche Netzspannung kann die Elektronik dieser Aktivbox zerstö-
ren.
• Achten Sie beim Anschluss eines Line-Signals darauf, dass alle übrigen an-
geschlossenen Komponenten schon vorher in Betrieb sind. Sowohl das an-
geschlossene Mischpult als auch alle mit ihm verbundenen Signalquellen
wie Keyboards, Instrumentalverstärker, Eekte usw. sollten eingeschaltet
sein. Die PREMIUM PR:O sollte immer zuletzt, d.h. nach allen anderen
Komponenten, eingeschaltet, und zuerst, d.h. vor allen angeschlossenen
Geräten, ausgeschaltet werden.
• Nach dem Einschalten mit dem Power-Schalter läuft der Lüfter kurz an
(Systemcheck) und stoppt nach ca. 5 Sekunden. Ab diesem Zeitpunkt
erfolgt die Lüftersteuerung durch die Elektronik der Box. Der Lüfter geht
nur bei sehr hohen Lautstärken in Betrieb und wird temperaturabhängig
geregelt. Während des Systemchecks leuchtet die Status-LED rot. Sie
wird grün, wenn kein Fehler vorliegt und Netzspannung anliegt.
• Die Default-Einstellung des Gain-Reglers ist auf Mittelposition (+4 dBu/
Centerclick). Grundsätzlich ist bei der Benutzung eines Mischpults zur
Ansteuerung der PREMIUM PR:O diese Pegelstellung zu bevorzugen.
Falls Sie direkt einen CD-Player oder z.B. ein Keyboard anschließen, kann
je nach Signalstärke die Eingangsempfindlichkeit über den Gain-Regler
angepasst werden.
Achtung! Drehen Sie ggf. den Gain-Regler zurück (Linksanschlag), wenn
die Eingangsempfindlichkeit des Inputs von „Line“ auf „Mic“ umgeschal-
tet werden soll.
• Falls Verzerrungen oder Übersteuerungen auftreten, überprüfen Sie die Si-
gnalquellen und reduzieren Sie nach Möglichkeit dort das Ausgangssignal.
1.4 Ausrichtung
DuoTilt™ 3/7
Mit dem HK Audio DuoTilt 3/7 können die PREMIUM PR:O Lautsprecher-
boxen auf einem Stativ, sowie einer Distanzstange vertikal ausgerichtet
werden. Dadurch können störende Reflexionen an der Decke vermieden
bzw. verringert werden. Beim Verwenden der vorderen Flanschönung im
DuoTilt beträgt der Neigungswinkel 7°, bei der hinteren 3°.
Als Faustformel gilt: Bei einer Platzierung der Lautsprecherboxen in der
Nähe der Zuhörer und z.B. mittels Stativen erhöht auf der Bühne oder bei
sitzendem Publikum ist ein Anwinkeln von 7° ratsam. Somit ist eine homo-
genere Schallverteilung, insbesondere im Hochtonbereich, bis unmittelbar
vor die Lautsprecherboxen gewährleistet.
