PREMIUM PR:O 1.0
12
1 PREMIUM PR:O Aktiv-Tops
PR:O 10 XD • PR:O 12 D • PR:O 12 XD • PR:O 15 D • PR:O 15 XD

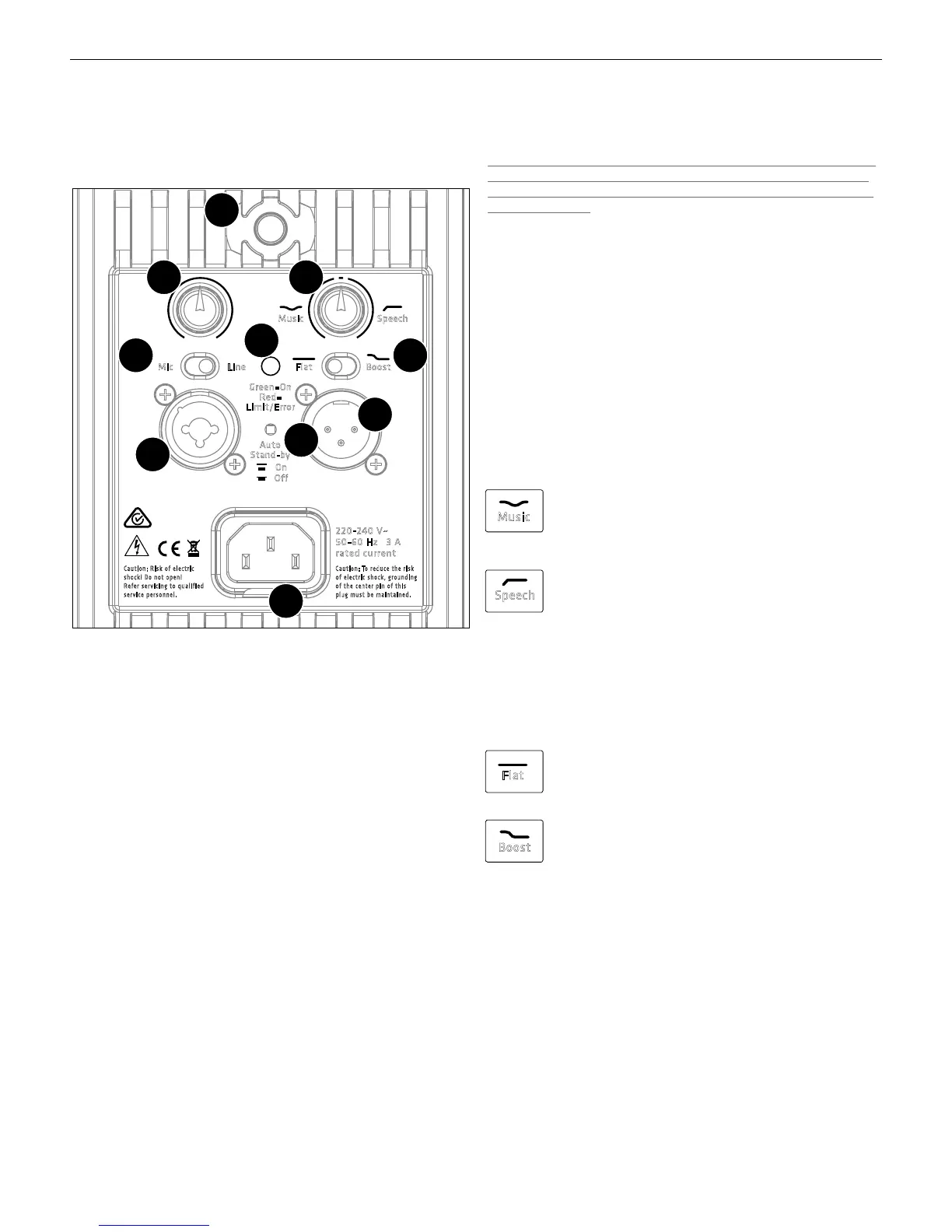

1.1 Bedienelemente
Music Speech
BoostFlat
Mic Line
Auto
Stand-by
Green=On
Red=
Limit/Error
On
O
ThruInput
Gain Tone
MADE IN GERMANY
Caution: Risk of electric
shock! Do not open!
Refer servicing to qualified
service personnel.
Caution: To reduce the risk
of electric shock, grounding
of the center pin of this
plug must be maintained.
220-240 V~
50-60 Hz 3 A
rated current
2
1
3 8
5
4
9
6
10
7
●
1
Power
Power kennzeichnet den Ein-/Aus-Schalter für die PREMIUM PR:O Aktiv-
modelle. In eingeschaltetem Zustand leuchtet die Limiter/Status-LED grün.
●
2
Gain
Über den Gain-Regler wird die Empfindlichkeit des Inputs an den Eingangs-
pegel angepasst.
Lautstärkeanpassung mit dem Gain-Regler:
Die Gain-Position +4 dBu (Centerclick) ist hierbei der Ausgangspunkt für
ein werkseitig ausgewogenes Top/Sub-Pegelverhältnis. Passen Sie bei
Bedarf mit dem Gain-Regler das Pegelverhältnis zwischen Topteil und
Subwoofer(n) für eingehende Line-Signale an.
●
3
Wahlschalter Mic/Line
Bei Anschluss eines Mikrofons, optimieren Sie mit der Schalterstellung
„Mic“ die Eingangsempfindlichkeit. Sie wird dabei um 30 dB erhöht.
Wählen Sie die Schalterstellung „Line“ für eine Line-Level-Quelle wie
Mischpult, Audio-Zuspieler oder elektronische Musikinstrumente.
●
4
Input
Elektronisch symmetrierte, kombinierte XLR-/Klinkenbuchse für das Ein-
gangsssignal (Pin 1= Ground, 2= +, 3= -).
●
5
Limiter/Status-LED
Die zweifarbige LED zeigt den Status der PREMIUM PR:O Aktivbox an (Grün
= Power On, Rot = Limit/Fehler). Ein kurzzeitiges, rotes Aufleuchten der
LED zeigt das Arbeiten des Limiters bei Pegelspitzen an.
Achtung! Leuchtet die Status-LED während des Betriebs dauerhaft rot,
wird das System überlastet. Reduzieren Sie den Eingangspegel! Wenn
kein Eingangssignal anliegt und die Status-LED dauerhaft rot leuchtet,
liegt ein Fehler vor.
●
6
Auto Stand-by
Die Topteile der PREMIUM PR:O verfügen über eine Energiespar-Funktion,
die ein- und ausgeschaltet werden kann. Bei Stellung „On“ schaltet die
Endstufe – sofern etwa 4 Stunden kein Signal anliegt – in den Ruhezustand
(Verbrauch <0,5 Watt). Um die PREMIUM PR:O wieder in den Betriebs-
zustand zu versetzen, schalten Sie die Lautsprecherbox über den Power-
Schalter für fünf Sekunden aus und anschließend wieder ein. Auto Stand-
by auf „o“ deaktiviert diese Funktion und die Topteile bleiben dauerhaft
in Betrieb.
●
7
Tone
Der Tone-Regler passt den Frequenzgang an den jeweiligen Anwendungs-
fall an. Auf Mittelstellung verhalten sich die Filter neutral.
Drehen nach links in Richtung „Music“ bewirkt eine breitban-
dige Absenkung des Mittenbereichs (Centerfrequenz bei 2,5
kHz, bis zu –6 dB) und nimmt damit dem Klang die Schärfe. Die
Gesamtlautstärke wird dadurch nicht beeinträchtigt.
Drehen nach rechts in Richtung „Speech“ aktiviert einen Low-
Cut (von 80 – 200 Hz), das sorgt für Klarheit bei Sprachanwen-
dungen und verringert die Übertragung von Trittschall.
Die „X“-Modelle (PR:O 10 XD, PR:O 12 XD, PR:O 15 XD) sind zusätzlich auf
eine rückkopplungs- und verzerrungsarme Wiedergabe bei hohen Lautstär-
ken abgestimmt.
●
8
Wahlschalter Flat/Boost
Bei Schalterstellung „Flat“ wird der Frequenzgang auf eine
lineare Wiedergabe optimiert und ist damit ideal für Live-
Anwendungen und den Betrieb mit Subwoofern.
Die „Boost“-Funktion verleiht dem Klang mehr Bass-Präsenz.
Sie unterstützt mit einer breitbandigen Anhebung den
Kickbass-Bereich zwischen 70 Hz – 80 Hz und erweitert die
Tiefton-Wiedergabe.
●
9
Thru
Passiver paralleler Ausgang zur Weiterleitung des in die Input-Buchse
eingespeisten Signals (Pin 1= Ground, 2= +, 3= -).
●
10
Mains
Verbinden Sie diese Anschlussbuchse mittels des mitgelieferten Netzkabels
mit der Netzsteckdose.
Music
Speech
Flat
Boost
