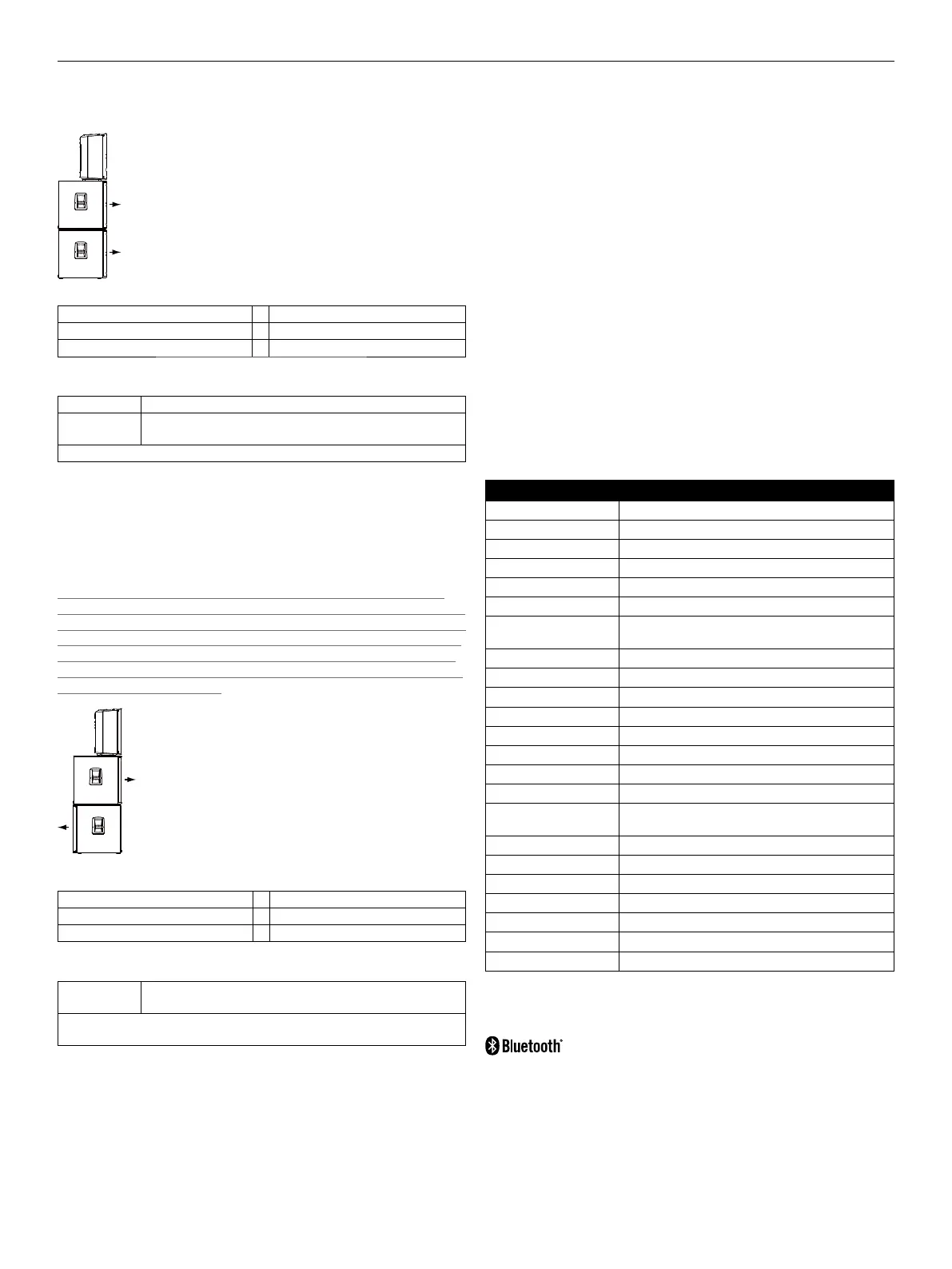

SONAR 115 Sub D 1.1
13
• Fullstack-System (zwei Subwoofer pro Seite)
#1
#2
Seitenansicht
Signalweg:
Ext. Mischpult Out L/R 2x SONAR Sub #2 In (jeweils L oder R)
2x SONAR Sub #2 Thru (jeweils L oder R) 2x SONAR Sub #1 In (jeweils L oder R)
2x SONAR Sub #1 Thru (jeweils L oder R) 2x SONAR Xi Line In
Einstellungen:
MODE "Normal"
X-OVER "SONAR" (oder entsprechende Frequenz bei Verwendung anderer
Lautsprecher)
Weitere Einstellungen nach Bedarf
• Fullstack-System im Cardioid-Aufbau (zwei
Subwoofer pro Seite)
SONAR 115 Sub D bietet zwei vorkonfi gurierte Presets für "Cardioid Front"
und "Cardioid Rear", die einen einfachen und schnellen Cardioid-Aufbau mit
überzeugender akustischer Wirkung ermöglichen.
Achtung: Für einen optimalen Cardioid-E ekt müssen die Subwoofer
übereinander positioniert werden. Der obere Subwoofer (Sub #1) muss in
Richtung Publikum abstrahlen (nach vorne), während der untere Subwoo-
fer (Sub #2) in Richtung Bühne (nach hinten) abstrahlt. Eine Platzierung
der Subwoofer neben- oder hintereinander erzielt nicht die gewünschte
Wirkung! Zudem ist darauf zu achten, dass mindestens 1 Meter Abstand
zu Wänden gewährleistet ist.
#1
#2
Seitenansicht
Signalweg:
Ext. Mischpult Out L/R 2x SONAR Sub #2 In (jeweils L oder R)
2x SONAR Sub #2 Thru (jeweils L oder R) 2x SONAR Sub #1 In (jeweils L oder R)
2x SONAR Sub #1 Thru (jeweils L oder R) 2x SONAR Xi Line In
Einstellungen:
MODE Sub #1: "Cardioid Front"
Sub #2: "Cardioid Rear"
Die Volume-Regler beider Subwoofer müssen auf den exakt gleichen Wert gestellt
werden.
Hinweis: In den Betriebsarten "Cardioid Front" und "Cardioid Rear" sind die
Menüpunkte Bass Boost, Polarity, X-Over und Delay gesperrt und können
vom Benutzer nicht verändert werden (siehe 2.2 Menüfunktionen/Mode)
Info: Während Lautsprecher mittlere und hohe Frequenzen gerichtet
wiedergeben können, zeigen tiefe Frequenzen ein annähernd kugelförmiges
Abstrahlverhalten. Übermäßige Basspegel auf oder hinter der Bühne sind
oft problematisch. Um diesen Bereich von unerwünschten Bassfrequen-
zen freizuhalten, kommen vermehrt so genannte "Cardioid-Setups" zum
Einsatz.
Was bedeutet Cardioid-Setup? Einfach erklärt, zeigt beim Cardioid-Aufbau
ein Subwoofer (oder auch mehrere) in Richtung des Publikums, während
ein weiterer Subwoofer (oder mehrere), umgekehrt aufgebaut, in Richtung
Bühne zeigt. Durch technische Kni e wie Phasendrehung und Zeitverzö-
gerung wird so eine unverminderte Basswiedergabe in Richtung Publikum
erreicht, während die rückwärtige Bassabstrahlung deutlich reduziert wird
und zu einem "sauberen" Bühnensound beiträgt.
Tipp: Für eine unau ällige Integration des mit der Rückseite nach vorne
zeigenden SONAR 115 Sub D kann dessen Displaybeleuchtung mittels
"Display Dim: On" abgeschaltet werden. Diese Einstellung wird jedoch nicht
abgespeichert und muss jedes Mal neu gewählt werden, wenn SONAR 115
Sub D eingeschaltet wird.
4 Optionales HK Audio-Zubehör
Das Angebot an Zubehör kann regional und saisonal unterschiedlich sein.
Weitere Informationen erhalten Sie auf der SONAR-Produktseite unter
www.hkaudio.com.
5 Technische Daten
Modell SONAR 115 Sub D
Max. SPL @ 10% THD 125 dB Halfspace
Max. SPL peak 128 dB Halfspace
Frequenzgang +/- 3 dB 40 Hz – X-Over
Frequenzgang -10 dB 36 Hz – X-Over
Endstufenleistung (Peak Power) 1500 W
Endstufentyp Class D
Aktive Schutzschaltungen Subsonic-Filter, Thermo-Protection, Overload-Protection, Peak-,
RMS-Limiter
Basslautsprecher 1x 15", 3" Schwingspule
Trennfrequenz aktiv 60 – 150 Hz, variabel
Anzeige 2,2" LCD
Audio-Anschlüsse in 2x XLR/Klinke-Kombi In symm.
Audio-Anschlüsse out 2x XLR Thru symm.
Setup-Modes Cardioid Front, Cardioid Rear, SONAR
DSP-Funktionen Bass Boost, Polarity, X-Over, Delay, Front LED, Display Dim, Reset
Delay bis 10 Meter
Leistungsaufnahme 0,8 A / 220-240 V AC • 1,6 A / 100-120 V AC
Nenn-Stromverbrauch nach EN 62368-1
Hochständerflansch 1x M20
Griffe 2x MultiGrip
Gehäuse Holz
Oberfläche Acryllack, schwarz
Frontgitter Metallgitter mit schwarzem Akustikschaumstoff
Abmessungen (BxHxT) 43 x 61,2 x 61,6 cm • 16-15/16 x 24-61/64 x 24-17/64"
Gewicht 28,4 kg / 62,6 lbs
Apple, iPad, iPad Air und iPad Pro sind Marken der Apple Inc., die in den USA und weiteren Ländern
eingetragen sind.
Die Bluetooth-Wortmarke und -Logos sind Eigentum der Bluetooth SIG, Inc. Die Nutzung dieser Marken
durch Stamer Musikanlagen GmbH erfolgt unter Lizenz.
Alle erwähnten Warenzeichen und Copyrights gehören ihren jeweiligen Eigentümern.
