SONAR 115 Sub D 1.1
30
Nota: El acceso a estos parámetros está bloqueado en los modos de funcio-
namiento "Cardioid Front" y "Cardioid Rear".
Delay
Este punto de menú permite retardar la señal de audio del subwoofer
para compensar posibles diferencias de tiempos de ejecución.
Opciones: 0 – 10 m/33 ft
Nota: El acceso a estos parámetros está bloqueado en los modos de funcio-
namiento "Cardioid Front" y "Cardioid Rear".
Front LED
El LED frontal se puede desactivar a voluntad o conmutar a la indicación
de la actividad del limiter.
Opciones: O ; On; Limit
Si el LED se ilumina a veces de color rojo, indica el funcionamiento del
limitador con picos de nivel.
¡Atención! Si el LED frontal se ilumina de forma permanente en rojo, es
indicio que el sistema se sobrecarga. ¡Reduzca el nivel de señal! Si no
llega ninguna señal y el LED frontal se ilumina permanentemente en rojo,
existe un fallo.
Display Dim
Esta opción posibilita oscurecer el display LCD si no es necesaria una
iluminación continua.
Opciones: O ; On
Si se activa la función, el display oscurece 8 segundos después de la última
utilización del regulador de volumen. Al momento de volver a usar el
regulador de volumen se ilumina de nuevo el display.
Nota: Sin embargo este ajuste no se memoriza y se ha de ajustar de nuevo
cada vez que se active el aparato. Así se puede evitar una falsa suposición
que el subwoofer esta apagado.
Reset
Con esta función se pueden restablecer todos los parámetros a los
valores de fábrica. Al activar se abre una consulta de seguridad: "Reset to
default settings. Are you sure?"
Opciones: No; Yes
Consejo: Esta función es útil p.ej., si el subwoofer se usa a menudo para
fi nes de alquiler. De este modo se pueden restablecer de forma rápida los
valores de fábrica antes de la entrega al cliente nuevo.

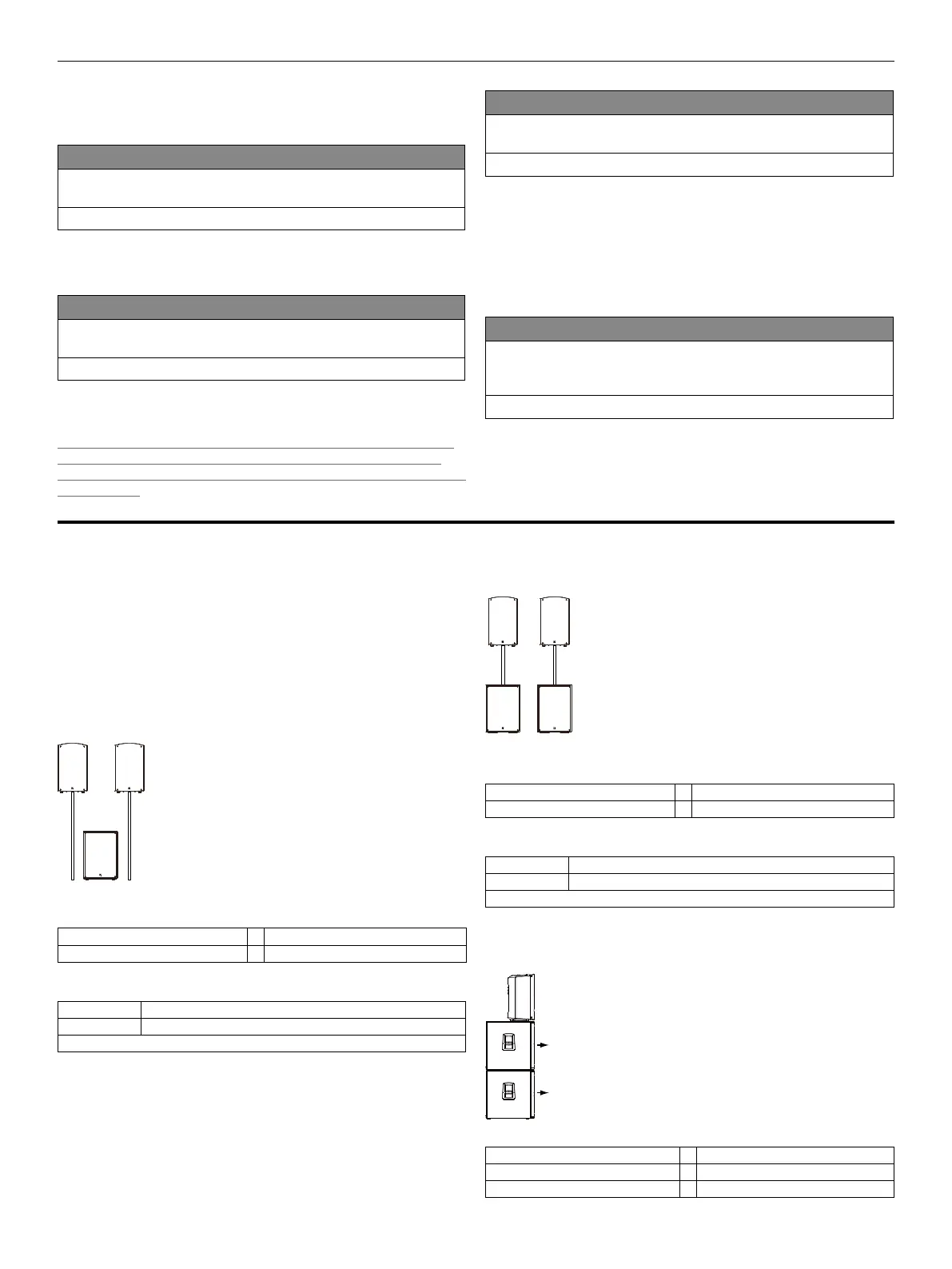

3 Ejemplos de aplicación
Nota: Los ejemplos siguientes hacen referencia a la utilización del SONAR
115 Sub D en combinación con las partes superiores activas de la serie
SONAR. Estas simplemente se han de ajustar al modo de funcionamiento
"Ext. Sub: On" y así queda perfectamente sintonizado al SONAR 115 Sub D.
• 2.1 Sistema estéreo (Single-Subwoofer)
Vista frontal
Vía de señal:
Mesa de mezclas externa Out L/R  SONAR Sub In L/R
SONAR Sub Thru L/R  2x SONAR Xi Line In
Ajustes:
MODE "Normal"
X-OVER "SONAR" (o la frecuencia correspondiente al usar un altavoz distinto)
Otros ajustes cuando sea necesario
Para lograr un patrón acústico estéreo lo más homogéneo posible, el
subwoofer debe colocarse centrado entre las dos partes superiores.
• Sistema halfstack (un subwoofer por cada lado)
Vista frontal
Vía de señal:
Mesa de mezclas externa Out L/R  2x SONAR Sub In (L o R respectivo)
2x SONAR Sub Thru (L o R respectivo)  2x SONAR Xi Line In
Ajustes:
MODE "Normal"
X-OVER "SONAR" (o la frecuencia correspondiente al usar un altavoz distinto)
Otros ajustes cuando sea necesario
• Sistema fullstack (dos subwoofer por cada lado)
#1
#2
Vista lateral
Vía de señal:
Mesa de mezclas externa Out L/R  2x SONAR Sub #2 In (L o R respectivo)
2x SONAR Sub #2 Thru (L o R respectivo)  2x SONAR Sub #1 In (L o R respectivo)
2x SONAR Sub #1 Thru (L o R respectivo)  2x SONAR Xi Line In
