SONAR
115 Sub D
Volume
Push to edit
Input
L
Thru
L
Input
R
Thru
R
On
O
PowerMains
Leave enough space for proper ventilation!
24bit Digital Signal Processor
Serial No.
HK Audio is a brand of Stamer Musikanlagen GmbH
.BHEFCVSHFS4USŦ4U8FOEFMŦ(FSNBOZ
7_Ţ)[
"!PVUQVUQPXFS
This device complies with part 15 of the FCC Rules. Operation is
TVCKFDUUPUIFGPMMPXJOHUXPDPOEJUJPOT5IJTEFWJDFNBZOPU
DBVTFIBSNGVMJOUFSGFSFODFBOEUIJTEFWJDFNVTUBDDFQUBOZ
JOUFSGFSFODFSFDFJWFEJODMVEJOHJOUFSGFSFODFUIBUNBZDBVTF
undesired operation.
$POGPSNTUP6-45%
Certified to CSA STD. C22.2
/P
Caution: Risk of electric shock! Do not open!
Refer servicing to qualified service personnel.
1
2
3 4
3 4
5 6

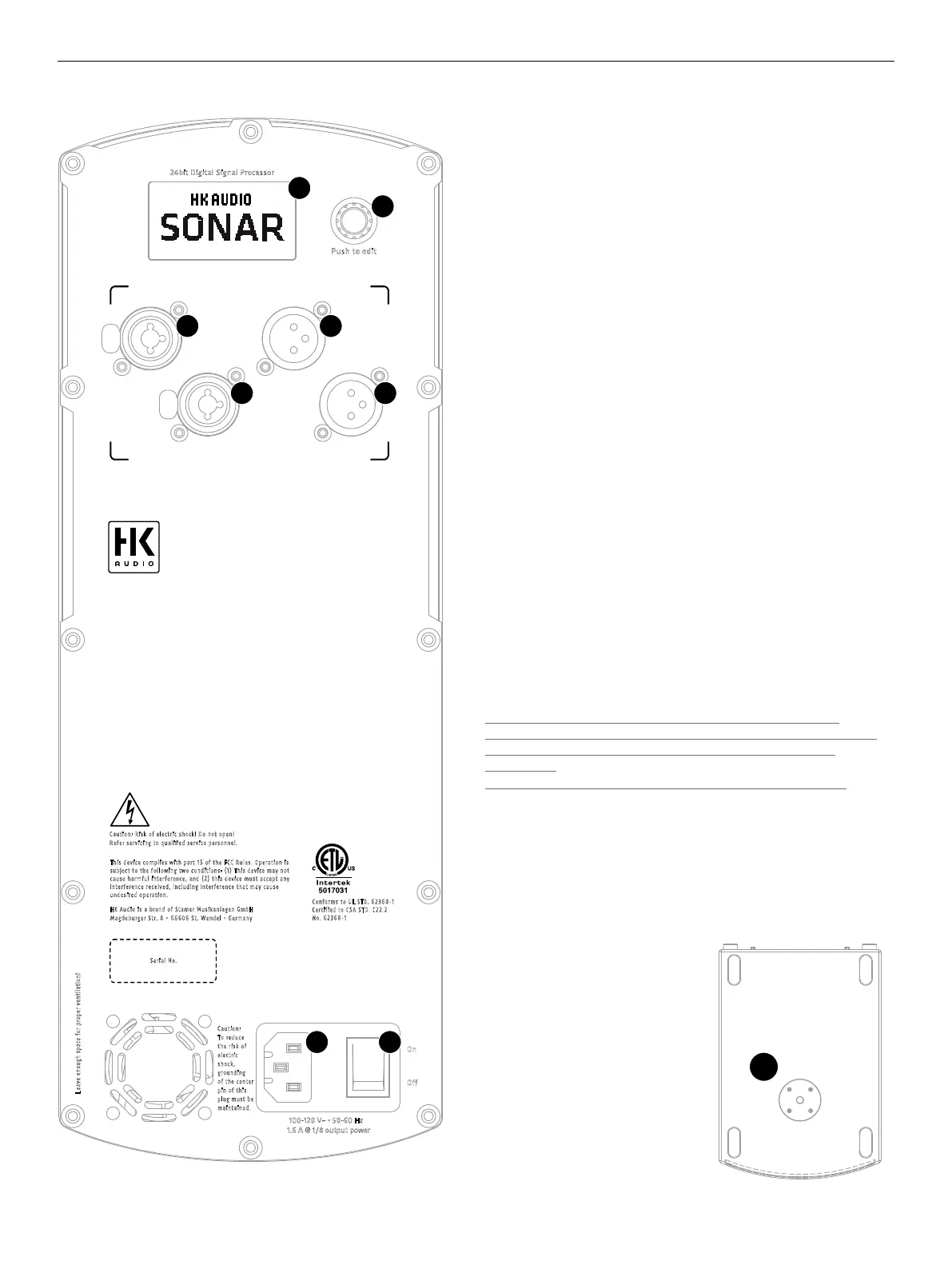

1 Connettori ed elementi di controllo
●
1
Display
Nel modo di funzionamento normale, il display indica il livello, vi fornisce
informazioni su varie impostazioni del menu e vi permette di accedere ad
altre funzioni del DSP.
• Cfr. 2 "Menu DSP" per addizionali informazioni.
●
2
Volume (Push to edit)
Il controllo Volume a destra del display serve soprattutto a regolare il
volume. Il livello attuale del volume è indicato nel display - il campo di
controllo va da Mute fi no a +10 dB.
Girando e premendo il controllo Volume (push to edit), accedete ai vari
parametri del DSP per poterli editare. Il parametro attualmente scelto
appare ingrandito nella parte inferiore del display. Girando il controllo
Volume, potete muovervi nel menu. Premendolo, scegliete il punto attuale
del menu oppure confermate la vostra scelta.
●
3
Input (L/R)
Ingresso combinato XLR/jack bilanciato. Potete usare sia un connettore
XLR che un connettore jack da 6,35 mm (bilanciato o non bilanciato).
Informazione: Vi suggeriamo di usare un segnale simmetrico perché vi o re
una migliore protezione da possibili disturbi e interferenze di alta frequen-
za.
●
4
Thru (L/R)
Uscite parallele XLR bilanciate per un bypass dei segnali d’ingresso collegati
agli ingressi Input.
●
5
Mains
Presa rete IEC per collegare l'apparecchio alla rete di corrente. Per favore,
usate il cavo rete contenuto nella confezione.
Prima di collegare l’apparecchio alla rete di corrente, verifi cate che
l’interruttore rete si trovi nella posizione O .
Attenzione! Verifi cate sempre che la tensione elettrica indicata
sull’apparecchio corrisponda a quella della rete di corrente. Collegando
l’apparecchio una tensione non adatta, rischiate di distruggere
l’elettronica.
Attenzione! Badate sempre di non coprire o bloccare il ventilatore.
●
6
Power
Interruttore rete per accendere e spegnere l’apparecchio. Dopo averlo
acceso, vengono caricate le impostazioni DSP usati come ultimi. Dal
momento che vedete apparire l’indicatore volume nel display, il SONAR 115
Sub D è pronto all’uso.
●
7
Flangia di supporto satellite
La fl angia di supporto satellite serve
ad inserire un’asta di supporto con
fi lettatura M20.
7
