Zusammenbau

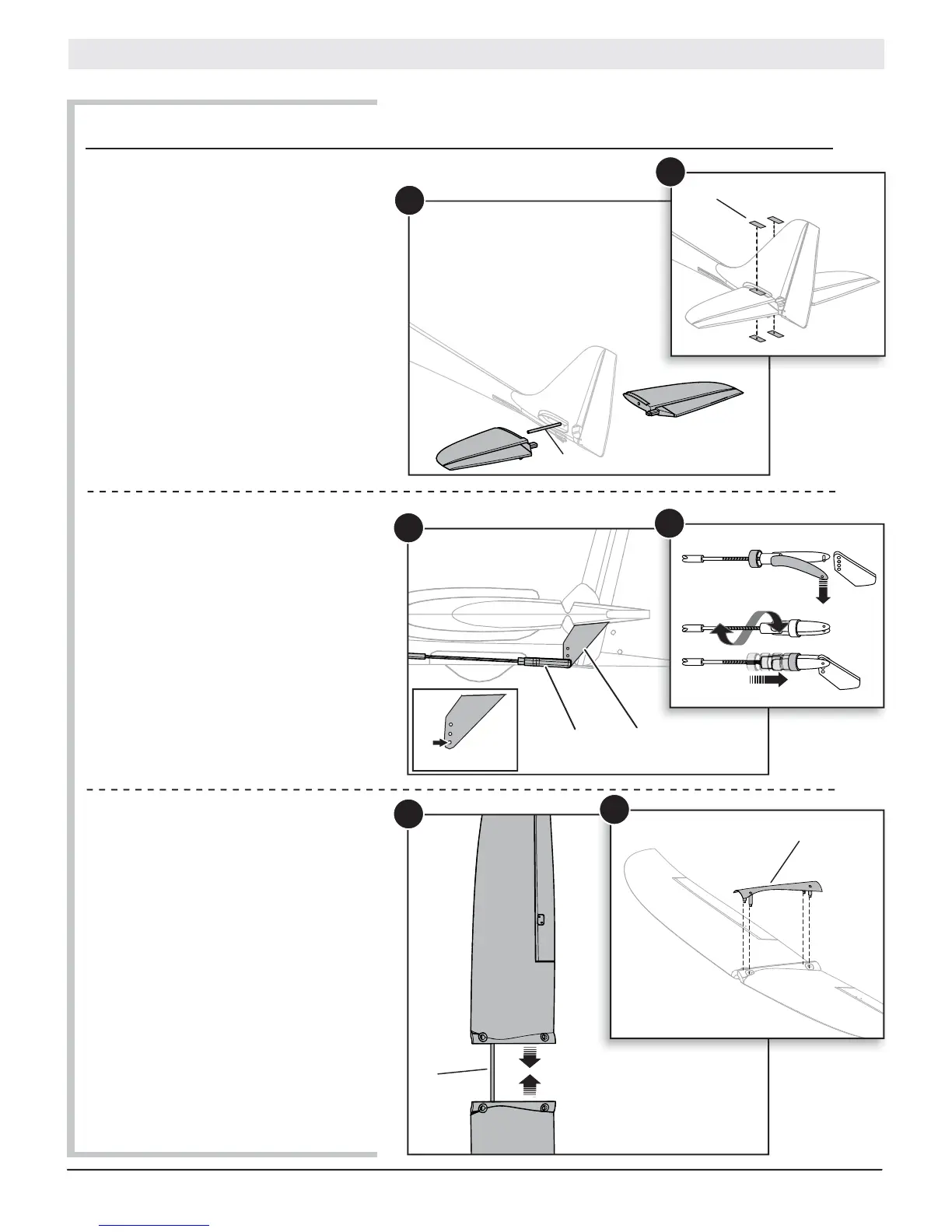

Montage des Höhenleitwerks
1. Schieben Sie den Leitwerksverbinder (A) in die Öff-
nung am Heck.
2. Montieren Sie die beiden Höhenleitwerksteile (links
und rechts) wie abgebildet. Bitte achten Sie darauf,
dass das Ruderhorn nach unten zeigt.
3. Fixieren Sie das zweiteilige Höhenleitwerk mit den
beiden beiliegenden Stücken Klebeband (B). Bringen
Sie ein Stück Klebeband wie abgebildet oben und
unten auf jeder Seite des Höhenleitwerks an.
Montage des Gabelkopfes am Ruderhorn
Beenden Sie die Montage des Höhenleitwerks mit dem
Verbinden des Gabelkopfes an das Ruderhorn unter dem
Höhenruder.
1. Öffnen Sie den Gabelkopf und verbinden ihn in dem
äußersten Loch (A) des Ruderhorns.
2. Fall nötig entfernen Sie den Gabelkopf vom Ruder-
horn.
- Drehen Sie zur Längenverstellung den Gabelkopf
auf dem Gestänge.
- Schließen Sie den Gabelkopf am Ruderhorn und
schieben zur Sicherung das Schlauchstück auf den
Gabelkopf.
-
Installation der Tragfl ächen
Zusammenbau der Tragfl ächen
1. Schieben Sie wie abgebildet die linke und die rechte
Seite der Tragfl ächen über das Rohr (A).
2. Fixieren Sie die beiden Tragfl ächen mit dem Trag-
fl ächenbügel (B).
A
1
2
A
1
2
B
1
2
A
B
Gabelkopf
Ruderhorn
