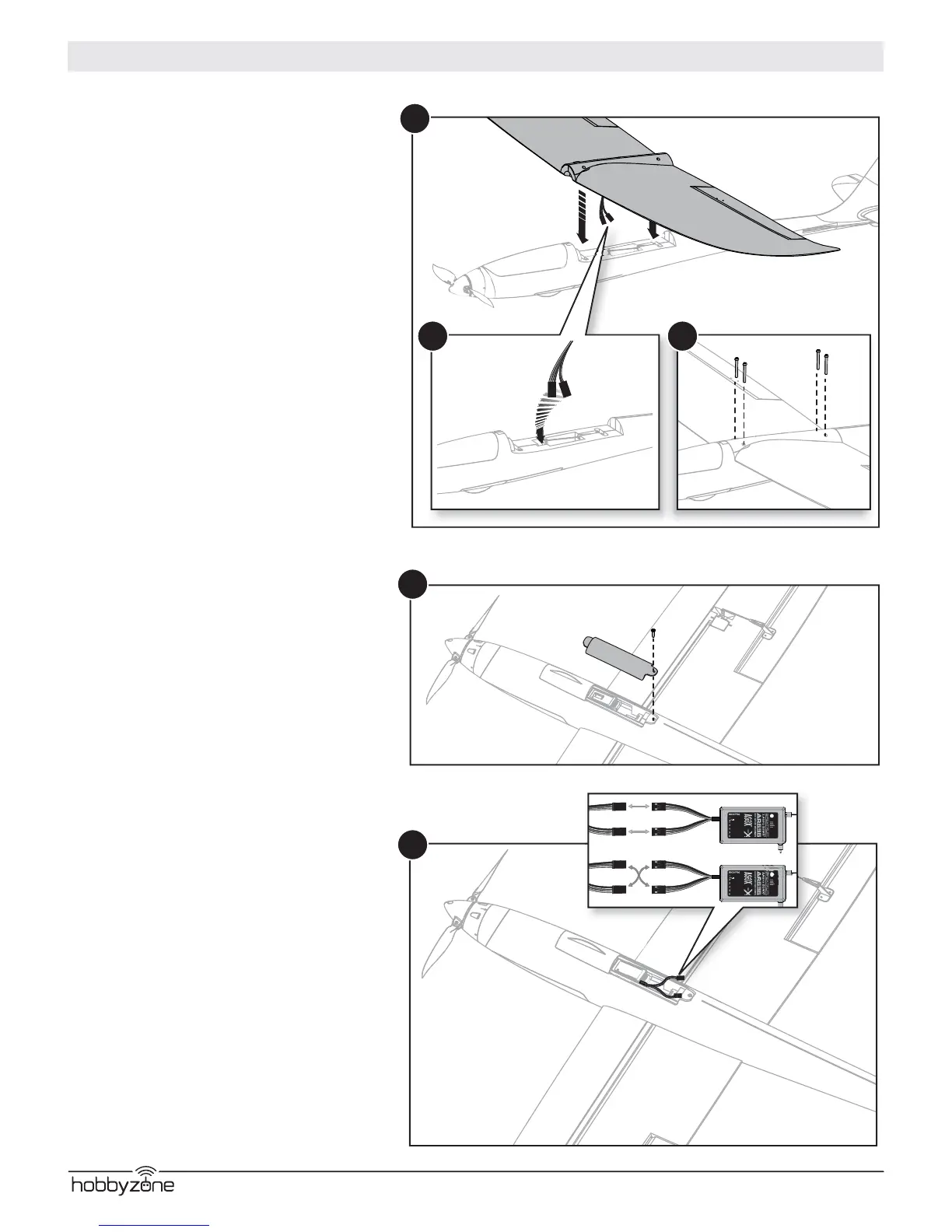

Assemblage de l’aile (suite)
1. Alignez les 4 tétons de montage avec les 4 encoches
correspondantes du fuselage comme sur l’illustration.
2. En alignant l’aile, guidez les câbles du servo d’aileron
dans le trou menant au compartiment récepteur situé
sous le fuselage.
3. Utilisez 4 vis pour fi xer l’aile sur le fuselage comme
sur l’illustration.
4. Ouvrez la trappe du récepteur en retirant la vis.
5. Connectez les servos d’ailerons gauche et droit au
cordon Y pré-installé. Les servos d’aileron gauche et
droit peuvent être connectés à n’importe quel côté du
cordon Y.
6. Remettez la trappe du récepteur en place et fi xez-la
avec la vis
IMPORTANT: Pour le bon fonctionnement du système
SAFE, les deux servos d’aileron doivent être connectés
au cordon Y et la voie AILE au récepteur.
En cas de nécessité, le démontage s’effectue en ordre
inverse
