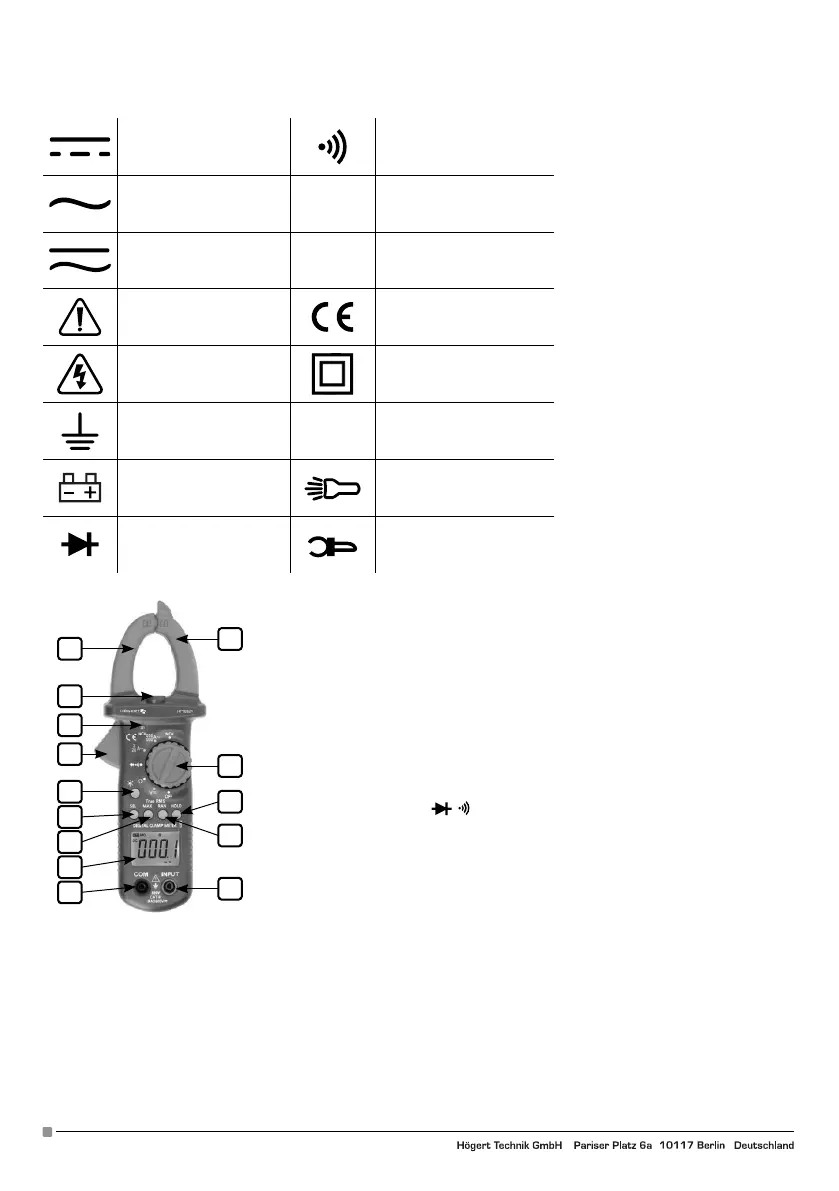

3. ELEKTRISCHE SYMBOLE
Gleichstrom DC Kontinuitätstest
Wechselstrom AC
˚C
Celsius-Skala
Gleich- oder Wechselstrom
DC/AC
AUTO
Automatische
Bereichsauswahl
Wichtige Sicherheitsinfor-
mationen.
Gemäß der Richtlinie der
Europäischen Union
Hochspannung möglich. Doppelte Isolierung
Erdung.
EF
Kontaktlose
Spannungsmessung
Niedriger Batterielade-
stand
Taschenlampe
Diode
Kontaktlose
Frequenzmessung
4. PANELBESCHREIBUNG
1
14
13
5
9
10
2
3
4
6
12
11
8
7
1. Messgerätezangen
2. Taschenlampe
3. Alarmanzeige
Die Anzeige leuchtet, wenn das Messgerät einen unter Spannung stehenden Leiter entdeckt.
4. Auslöser
Drücken, um die Zangen zu öff nen. Nach der Freigabe des Auslösers werden die Zangen wieder
geschlossen.
5. Funktions-/Drehschalter
Mithilfe dieses Schalters können Sie die gewünschte Funktion und den Bereich auswählen.
6. Beleuchungstaste
Drücken Sie die Taste - die Beleuchtung wird eingeschaltet. Drücken Sie die Taste erneut - die
Beleuchtung wird ausgeschaltet.
7. Auswahltaste
Drücken Sie diese Taste, um
, oder V auszuwählen, wenn der Funktionsschalter in der
entsprechenden Bereichsposition eingestellt ist.
8. MAX-Taste:
Drücken Sie diese Taste, um die maximalen und minimalen Werte der aktuellen Messung an-
zuzeigen.
9. Halten Sie die Taste und elektrische Taschenlampe gedrückt
Drücken Sie diese Taste, die LCD-Anzeige zeigt den letzten Messwert an, und das Symbol „H“
erscheint solange, bis die Taste erneut gedrückt wird. Die Datenspeicherung wird automatisch
durch Drehen des Funktionsschalters abgebrochen.
Drücken Sie die Taste länger als 2 Sekunden, die Taschenlampe wird eingeschaltet, drücken Sie die Taste erneut 2 Sekunden lang. Die
Taschenlampe ist ausgeschaltet.
10. Bereichstaste
Drücken Sie diese Taste, um den richtigen Messbereich zu wählen, z. B. Position 2 / 20A.
11. Anzeige
3/5/6 Ziff ern LCD-Anzeige mit maximaler Wertanzeige 5999.
12. Eingangsbuchse COM
13. Eingangsbuchse INPUT
Eingang mit hohem Isolierungswiderstand für hohe Spannungen, Widerstand, Kontinuität und Temperatur.
14. NCV-Messung
Erkennt ein starkes elektrisches Feld, schaltet die LED-Diode der NCV-Anzeige ein.
