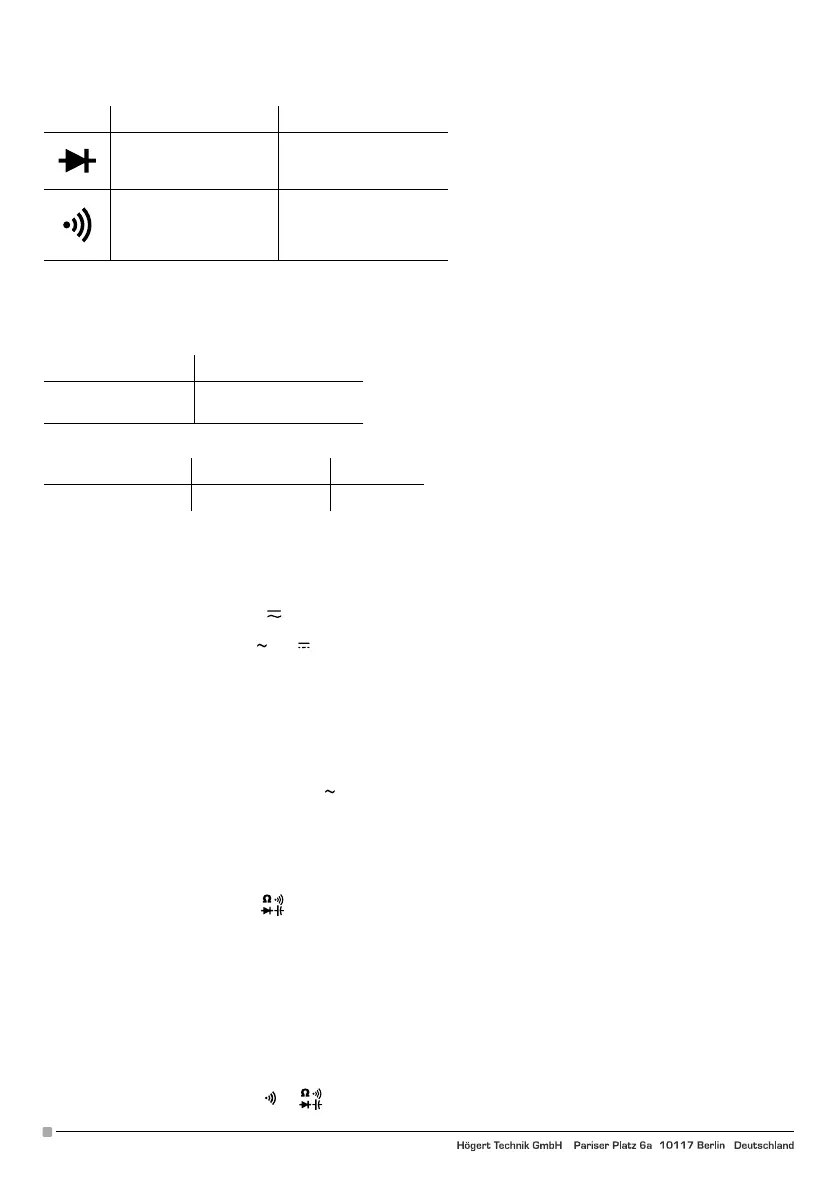

5-5. Dioda i ciągłość
Zakres Opis Uwaga
Zostanie wyświetlony
przybliżony spadek
napięcia do przodu
Napięcie w obwodzie
otwartym: około 1,5 V
Wbudowany brzęczyk
zabrzmi, gdy rezystancja
będzie mniejsza niż około
30 Ω
Napięcie w obwodzie
otwartym: około 0,5 V.
Zabezpieczenie przed przeciążeniem: 250 V DC / AC rms
Do testu ciągłości: gdy rezystancja wynosi od 30 Ω do 100 Ω, brzęczyk może zabrzmieć lub nie. Kiedy opór jest
powyżej 100Ω, brzęczyk nie będzie brzmiał.
5-6. Pojemność (automatyczny wybór zakresu)
Zakres Dokładność
60nF/600nF/6uF
60uF/60mF(15Sec)
±(5.0% odczytu + 8cyfr)
5-7. Cykl obowiązkowy
Zakres Rozdzielczość Dokładność
0.01%~99.9% 0.01% ±1%
Dla wartości od 10% do 90% cyklu pracy przy 50 Hz.
6. INSTRUKCJA OBSŁUGI
6-1. Pomiar napięcia
1) Podłącz CZARNY przewód pomiarowy do gniazda „COM” i CZERWONY do gniazda „INPUT”.
2) Ustaw przełącznik funkcji w pozycji V
.
3) Podłącz przewody pomiarowe do źródła lub obwodu.
4) Naciśnij przycisk SEL, aby wybrać V
lub V .
5) Odczytaj wynik pomiaru na ekranie LCD. Polaryzacja połączenia przewodu CZERWONEGO będzie wskazana podczas wykonywania
pomiaru prądu stałego.
Uwaga:
a. W małym zakresie miernik może wyświetlać niestabilny odczyt, gdy przewody pomiarowe nie zostały podłączone obciążenie do
obwodu. Jest to normalne i nie ma wpływu pomiary.
b. Aby uniknąć uszkodzenia miernika, nie mierz napięcia który przekracza 600 V DC (dla pomiaru napięcia stałego) lub 600Vac (do
pomiaru napięcia przemiennego).
6-2. Pomiar natężenia prądu
1) Ustaw przełącznik funkcji / zakresu na zakres A
.
2) Naciśnij spust, aby otworzyć szczęki transformatora i zacisnąć na jednym przewodzie. Miernik nie jest w stanie wykonać pomiarów
kiedy dwa lub trzy przewody są zaciskane w tym samym czasie.
3) Odczyt jest możliwy kiedy przewodem płynie prąd przemienny.
6-3. Pomiar oporności
1) Podłącz CZARNY przewód pomiarowy do gniazda „COM” i CZERWONY do gniazda „INPUT” (Uwaga: biegunowość czerwonego
przewodu testowego wynosi dodatnie „+”).
2) Ustaw przełącznik zakresu na Ω lub
.
3) Podłącz przewody pomiarowe do mierzonego obwodu.
4) Odczytaj wynik na wyświetlaczu.
Uwaga:
a. W przypadku pomiarów rezystancji> 1MΩ miernik może poświęć kilka sekund na ustabilizowanie odczytu. To normalne przy
pomiarze wysokiej rezystancji.
b. Gdy wejście nie jest podłączone, tj. W obwodzie otwartym, symbol „OL” zostanie wyświetlony jako wskaźnik przekroczenia zakresu.
c. Przed pomiarem rezystancji w obwodzie upewnij się, że w testowanym obwodzie cała moc została odłączona, kondensatory są
całkowicie rozładowane.
6-4. Test ciągłości
1) Podłącz CZARNY przewód pomiarowy do gniazda „COM” i CZERWONY do gniazda „INPUT” (Uwaga: biegunowość czerwonego
przewodu testowego wynosi dodatnie „+”).
2) Ustaw przełącznik zakresu w pozycji
lub .
