5
Serie RTH7400/RTH7500

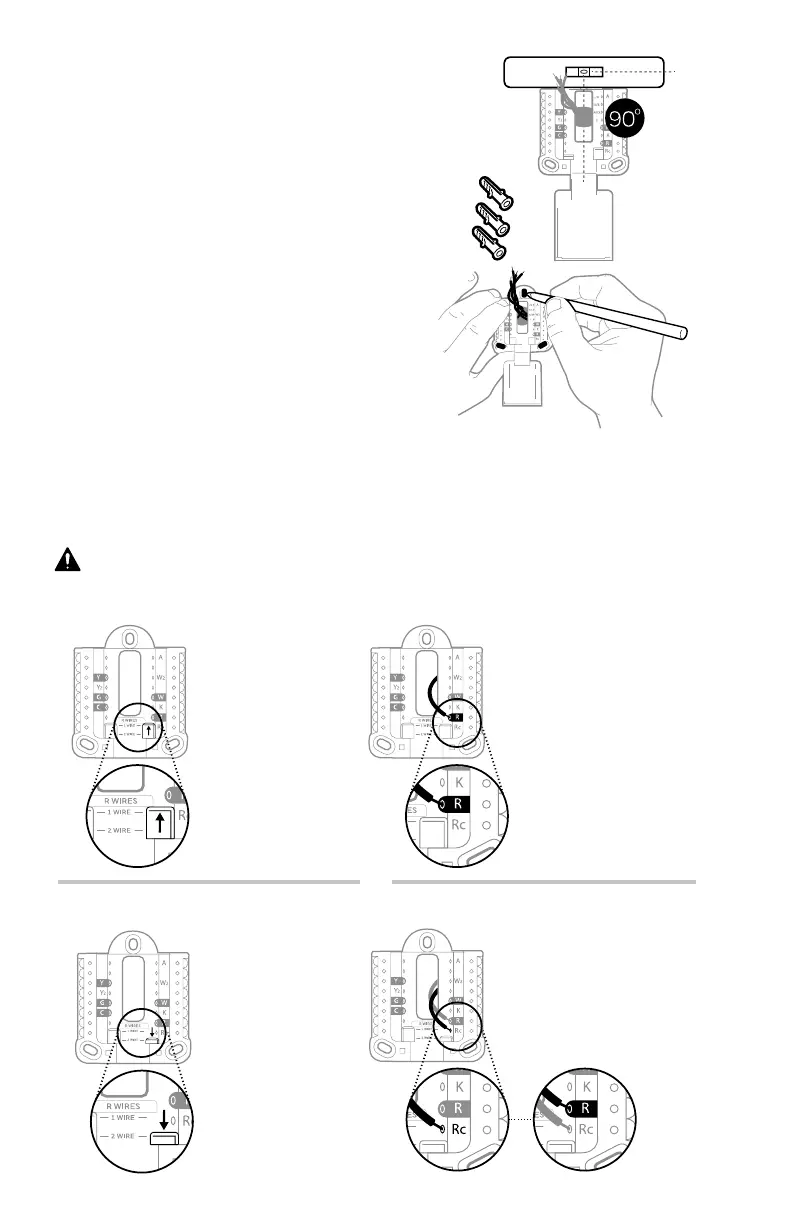

11 Inserte los anclajes de pared.
Se recomienda que para el montaje
del termostato use los anclajes de
pared incluidos en la caja.
Puede usar la UWP para marcar
el lugar donde desea colocar los
anclajes de pared.
a) Nivele la placa de pared.
b) Marque la ubicación de los
anclajes de pared con un lápiz.
c) Perfore los orificios. Si su caja
contiene taquetes rojos, taladre
agujeros de 5.6 mm (7/32”). Si su
caja contiene taquetes amarillos,
taladre agujeros de 4.8 mm
(3/16”).
d)
Inser
te los anclajes de pared.
e)
A
segúrese de que los tarugos
queden a ras con la pared.
Inserte los cables en los agujeros internos de los terminales en la UWP. Las
lengüetas estarán en la posición inferior una vez insertado el cable.
Si tiene 1 cable R (R, Rh o Rc)
Si tiene 2 cables R (R o Rh y Rc)
o
1. Coloque el
interruptor R
en posición
hacia arriba.
1.
C
oloque el
interruptor R
en la posición
hacia abajo.
2.
I
nserte el cable R
(R, Rh o Rc) en el
terminal R.
2.
I
nserte el cable Rc
en el terminal Rc.
3.
I
nserte el cable R o
Rh en el terminal
R.
12 Establezca la posición del interruptor R e inserte el(los) cable(s) R.
Coloque el interruptor R en posición hacia arriba o hacia abajo en función de
sus notas de cableado del paso 7.
