Serie RTH7400/RTH7500
Cableado: Bomba de calor
Conexión de los cables: bomba de calor
1 Haga coincidir cada cable etiquetado con la misma letra en el termostato
nuevo.
2 Inserte los cables en el terminal correspondiente.
NOTA: Si tiene problemas para insertar los cables, es posible que deba
presionar el botón pulsador del terminal que se encuentra al lado del terminal
correspondiente.
¿Las etiquetas no coinciden?
Si las etiquetas no coinciden con las letras en el termostato, consulte la
página 13.

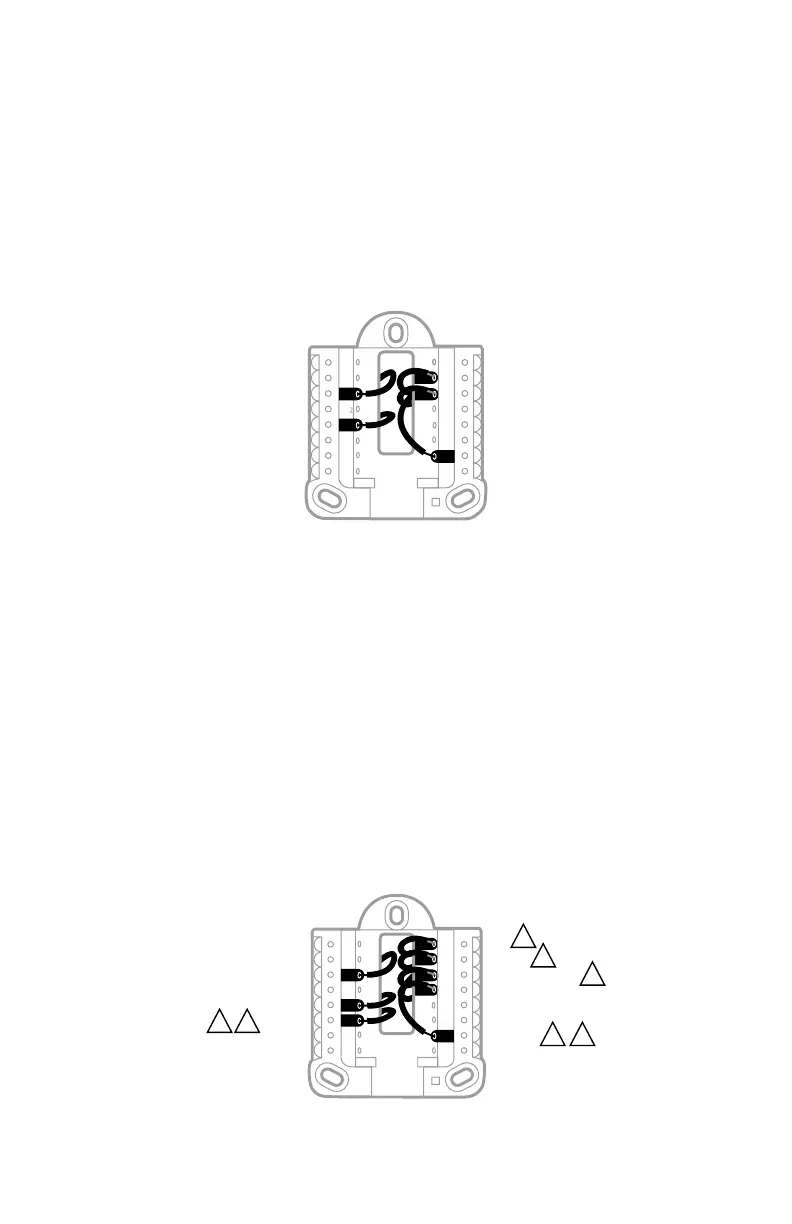

Cableado alternativo (para bombas de calor únicamente)
NOTAS:
1. Mantenga la lengüeta deslizante R en la posición hacia arriba (1 cable).
2.
Si el termos
tato antiguo tenía cables V y VR, deténgase y comuníquese con
un contratista cualificado para obtener ayuda.
3.
Si el termos
tato existente tenía cables O y B separados, conecte el cable
B al terminal C. Si hay otro cable conectado al terminal C, deténgase y
comuníquese con un contratista cualificado para obtener ayuda.
4.
Si el termos
tato antiguo tenía cables Y1, W1 y W2, deténgase y
comuníquese con un contratista cualificado para obtener ayuda.
5. El terminal C no alimenta la pantalla del termostato ni lo hace funcionar. Se
requieren baterías siempre.
6. Este modelo no es compatible con la alerta de falla de la bomba de
calor (terminal L/A). Si desea contar con esta característica, póngase en
contacto con un contratista para realizar el cambio de modelo.
AUX
Y
G
C
Y
A
Rc
W
K
W
2
R
L/A
O/B
E
3 5
3
4
o X o B
o F
o Y1 o M
2
o H o B
o V o VR
o W o W1
o
W2
o X o X2
o F
21
6
AUX
Y
G
C
Y
A
Rc
W
K
W
2
R
L/A
O/B
E
NOTA: NO utilice W para las aplicaciones de la bomba de calor. La calefacción
auxiliar debe estar conectada a AUX o E.
