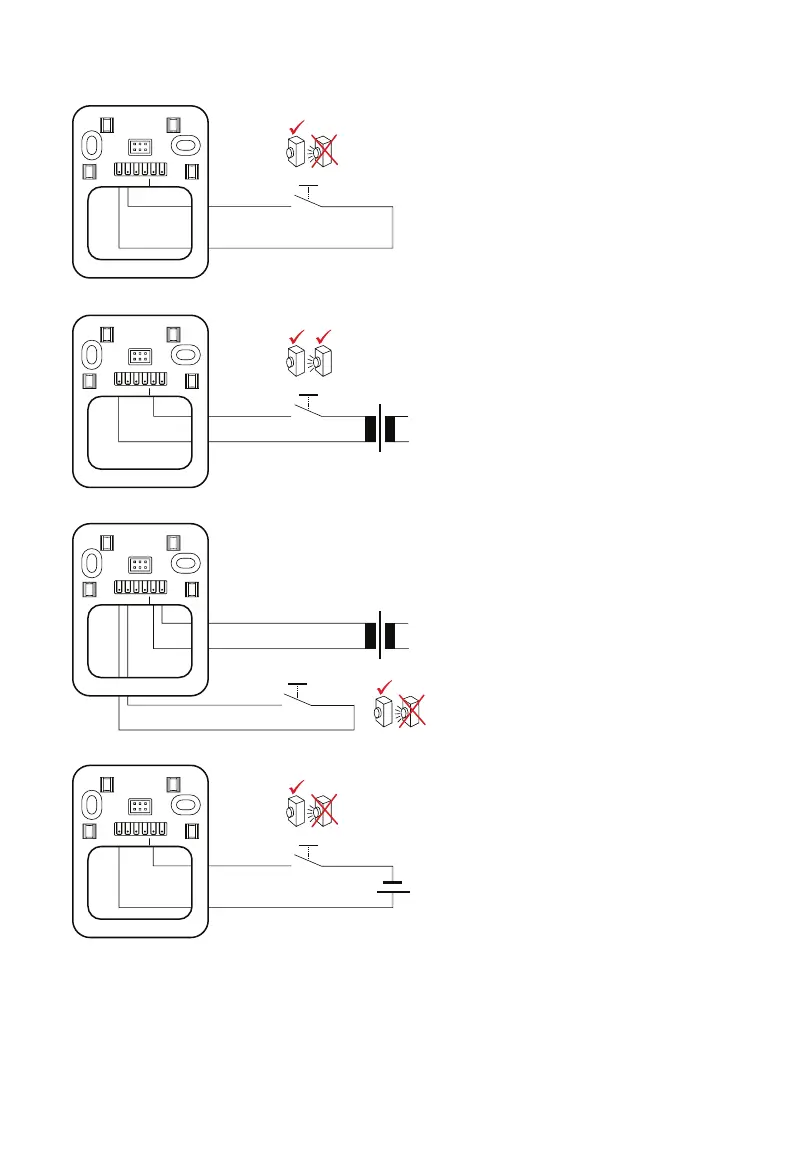

Schémas de câblage
• Connexion sans potentiel d’un
bouton de sonnette filaire
• Un deuxième bouton de sonnette
filaire (bornes B1 et B2) peut être
connecté
• Les piles du carillon doivent être
insérées
• Extension sans fil d’un système de
sonnette/interphone filaire
• Un deuxième bouton de sonnette
filaire (bornes B1 et B2) peut être
connecté.
• Les piles du carillon doivent être
insérées
• Connexion directe d’une source
d’alimentation.
• Un deuxième bouton de sonnette
filaire (bornes B1 et B2) peut être
connecté.
• Piles pour carillon non requises
• Extension sans fil d’une sonnette
filaire à piles (respecter la
polarité)
• Les piles du carillon doivent être
insérées
A1
AC1
B2
B1
A2
AC2
A1
AC1
B2
B1
A2
AC2
A1
AC1
B2
B1
A2
AC2
-
+
A1
AC1
B2
B1
A2
AC2
8-16 VAC
8-16 VAC
110 V
110 V
